Измерение выступа гильзы цилиндра двигателя Scania
Спецификации
Выступ гильзы цилиндра над блоком цилиндров составляет 0.20-0.30мм.
Разница максимально разрешенного выступа на 0.02 мм
гильзе измеряется между двумя диаметрально
противоположными точками.
Специальные инструменты
Номер Название Иллюстрация Панель инструментов
87198 Линейка с прямыми углами для крепления цифрового индикатора D2
98075 Цифровой
индикатор D2
Описание
1 Осторожно прочистите выступ гильзы блока цилиндров, поверхность вокруг цилиндра, выступ гильзы цилиндра и верхнюю поверхность гильзы цилиндра.
2 Рукой вставьте гильзу без уплотнительных колец.
3
Поместите инструмент номер 87198 и индикатор 98075 на гильзу цилиндра и
установите манометр на ноль около гильзы цилиндра (А). Переместите щуп к
блоку (В) и измерьте высоту гильз цилиндров (А-В) как изображено на рисунке.
Измерьте каждую гильзу цилиндра в двух диаметрально
противоположных точках в линии пересечения двигателя.
4 Гильза цилиндра должна быть немного выше, чем поверхность блока цилиндров.
5 Разница между двумя измерениями на той же самой гильзе цилиндра может быть не более 0.02 мм;
Высота гильз цилиндров (D или А-В) над блоком цилиндров должна быть между 0.20-0.30 мм.
А Измерение поверхности на гильзе цилиндра
В Измерение поверхности на блоке цилиндров
С Измерительный щуп
D Высота гильзы цилиндра D=А-В
Уплотнение коленчатого вала, заднее двигателя Scania
Замена
Специальные инструменты
Номер Название Иллюстрация Панель инструментов
99317 Нажимная
пластина
Описание

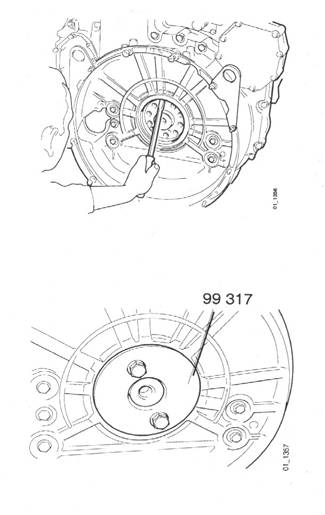

1 Снимите уплотнение коленчатого вала, используя отвертку. Будьте осторожны, чтобы не поцарапать поверхности на коленчатом валу и кожухе маховика.
Примечание! Уплотнение коленчатого вала следует устанавливать сухим и ни в коем случае не смазывать. Втулка внутри уплотнение не должна двигаться до того, прежде чем она не будет установлена в двигатель.
2 Установите новое уплотнение, используя инструмент 99 317.

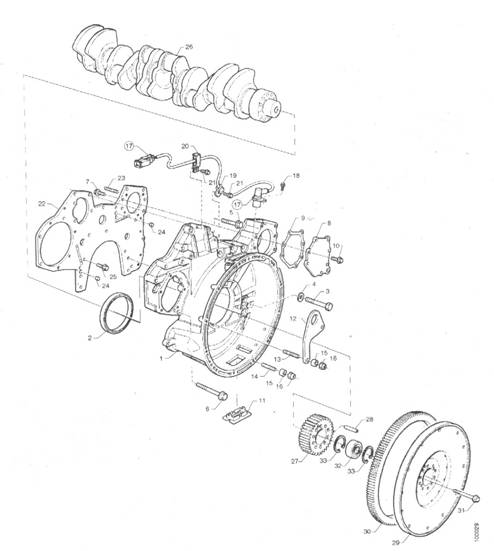

Кожух маховика двигателя Scania
1
Крышка маховика
2 Уплотнительное кольцо
3 Болт
4 Шайба
5 Болт с буртиком
6 Болт с буртиком
7 Болт с буртиком
8 Крышка
9 Прокладка
10 Болт с буртиком
11 Крышка
12 Подъемный кронштейн
13 Шпилька
14 Шпилька
15 Распорная втулка
16 Контргайка
17 Датчики скорости двигателя
18 Болт с буртиком
19 Зажимы
20 Зажимы
21 Винт
22 Пластина трансмиссии
23 Шпилька
24 Штифт
25 Болт с буртиком
26 Коленчатый вал
27 Шестерня коленчатого вала
28 Штифт
29 Маховик
30 Шестерёнчатое колесо
31 Болт
32 Шариковый подшипник
33 Стопорное кольцо
Снятие
 |
Описание
1 Снимите стартер
2 Отсоедините насос усилителя рулевого управления
3 Снимите кожух маховика
Установка
Спецификации
Моменты затяжек
Болты для крышки клапана М10:50 Нм
M12:90 Нм
Уплотняющее средство
Уплотняющий состав для крышки маховика 816 064
Специальные инструменты
Номер Название Иллюстрация Панель инструментов
588189 Распылитель
сжатого воздуха
584117 Переходник
584118 Штуцер
Описание
1 Снимите все старые уплотнительные средства на уплотнительных поверхностях картера распределительного механизма и пластины трансмиссии. Отчистите масло и смазку средством на спиртовой основе.
ВНИМАНИЕ! Уплотнительная
поверхность должна быть чистой от смазки.

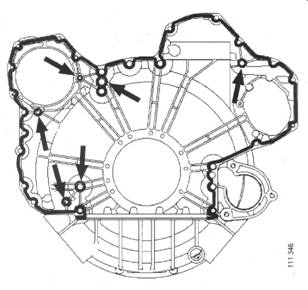

2 Нанесите уплотняющее средство на картер распределительного механизма специальным распылителем. Полоса распыления должна быть 0.8 и 1.2 мм. Следуйте примеру, указанному на картинке.
ВНИМАНИЕ! Убедитесь, что уплотняющее средство накладывается на посадочную поверхность как показано на рисунке, при чём отверстия для прохода смазки не замазываются, а герметик наносится вокруг них.
ВНИМАНИЕ! Монтаж должен проходить в течение 25 минут от начала наложения уплотнительного средства.
3
Установите кожух маховика на пластину трансмиссии

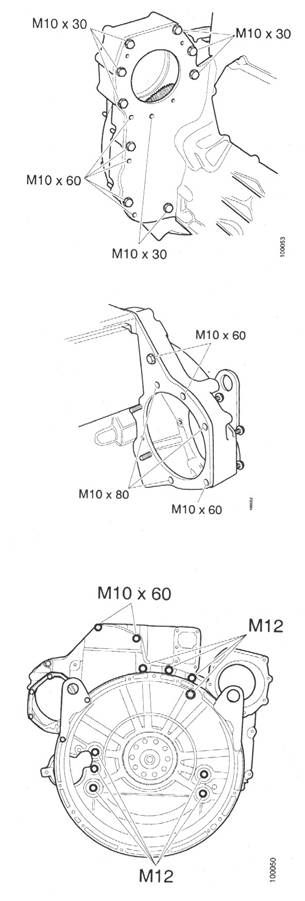

Примечание! Болты имеют разные размеры и длины. Убедитесь, что они ставятся в соответствующее место.
4 Затяните М винты 12 с усилием 50 Нм.
5 Установите стартер.
