Головка цилиндра двигателя Scania

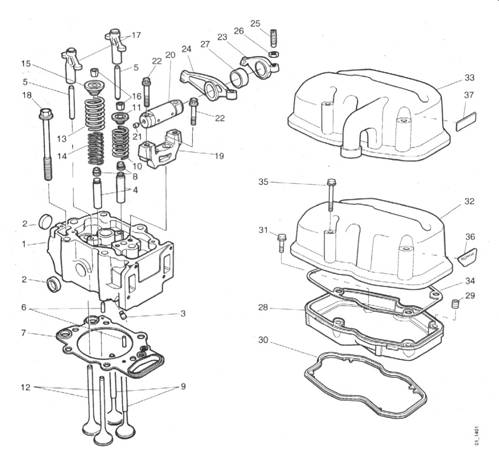

Полная головка цилиндра двигателя Scania



1 Головка цилиндра

2 Центровая пробка

3 Заклепочная заглушка

4 Направляющая клапана

5 Штифт

6 Штифт

7 Прокладка головки цилиндра

8 Уплотнение стержня клапана

9 Впускной клапан

10 Пружина клапана

11 Шайба клапана

12 Выпускной клапан

13 Пружина клапана

14 Пружина клапана

15 Шайба клапана

16 Конусная втулка

17 Вилка клапана

18 Болт

19 Опорный кронштейн

20 Вал

21 Заклепочная пробка

22 Прижимной болт

23 Коромысло клапана

24 Коромысло клапана

25 Регулировочный винт

26 Гайка

27 Распорная втулка

28 Крышка коромысла клапана

29 Резьбовая вставка

30 Прокладка крышки коромысла клапана

31 Болт с буртиком

32 Крышка коромысел клапанов

33 Крышка коромысел клапанов

34 Прокладка крышки коромысел клапанов

35 Болт с буртиком

36 Табличка с данными

37 Табличка с данными по эмиссии











Общие моменты затяжек



Спецификации



Следующие моменты затяжек обычно применяются, если не указано особо:



Резьба М5                                                                  6.7 Нм



Резьба М6                                                                  10.2 Нм



Резьба М8                                                                  26 Нм



Резьба М10                                                                50 Нм



Резьба М12                                                                92 Нм



Резьба М14                                                                149 Нм



Для специально установленных моментов затяжек применятся допуск +/-15%, если не указано особо.
