Втулки форсунок  двигателя Scania



Следующая информация применятся к двигателям с ТНВД насосом.



Замена



Специальные инструменты



Номер                        Название                Иллюстрация               Панель    инструментов



99 394             Направляющая













99 381            Оправка















588 221           Метчик













Описание



При замене втулки форсунки, снимается головка цилиндра. Рисунки показывают головку цилиндра со снятыми клапанами с тем, чтобы легче можно было увидеть описываемые операции.



Могут устанавливаться кольца седел клапанов с припуском, если места колец седла клапана были повреждены. Это место потом должно быть обработано инструментом 587277.

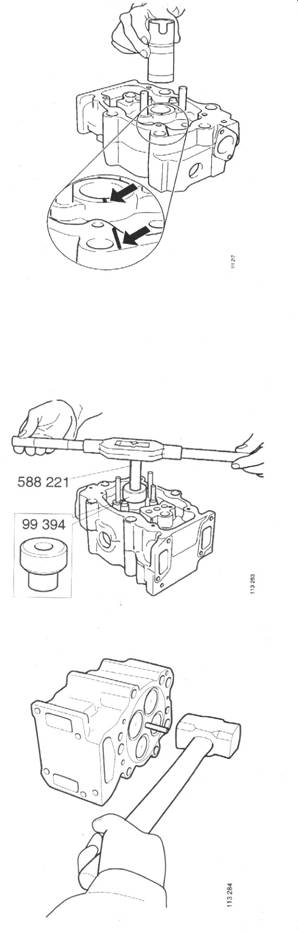

ВНИМАНИЕ! Пометьте положение канавки во втулке на головке цилиндра как изображено на рисунке.

Новая втулка должна находиться в том же самом положении, чтобы обеспечить защиту от засорения и утечки масла обратных каналов.



































1 Нарежьте резьбу в  верхней части  втулки, используя метчик 588 221 и направляющую 99394.



























2 Выбейте метчик и втулку снизу. Используйте 100 мм металлический стержень с 9 мм диаметром.





















3 Обезжирьте и проверьте соприкасающиеся поверхности втулки и головки цилиндра. Удалите все заусенцы и шероховатости, которые могут поцарапать втулку.



4 Обезжирите новую втулку форсунки и нанесите тонкую пленку уплотнительного средства 561200 на втулку и на соприкасающиеся поверхности в головке цилиндра.

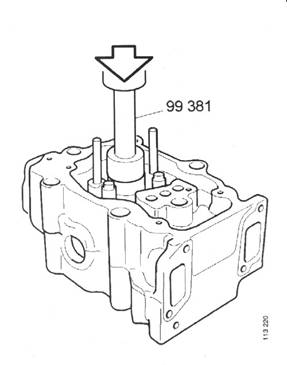

5 Втолкните втулку, используя оправку 99381.



ВНИМАНИЕ! Убедитесь, что канавка во втулке  находится в правильном положении, согласно метке.





















Втулки насос-форсунок двигателя Scania





Замена



Специальные инструменты



Номер                        Название              Иллюстрация               Панель  инструментов



99 394             Направляющая











99 395             Оправка

















99397              Удлинитель с

винтовой

рукояткой





588 221           Метчик





































Описание





При замене втулки насос форсунки, снимается головка цилиндра. Клапан не нужно снимать. Рисунки показывают головку цилиндра со снятыми клапанами с тем, чтобы легче можно было увидеть описываемые операции.

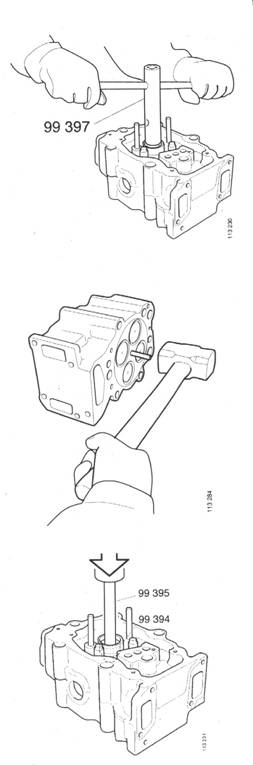

1 Нарежьте резьбу в  верхней части  втулки, используя  метчик 588 221 и направляющую 99394. Используйте удлинитель 99397.













2 Выбейте снизу метчик и втулку. Используйте 100 мм металлический стержень диаметром 9 мм.

















3 Обезжирьте и проверьте соприкасающиеся поверхности втулки и головки цилиндра. Удалите все заусенцы и шероховатости, которые могут поцарапать втулку.



4 Обезжирьте новую втулку насос форсунки и нанесите тонкую пленку уплотнительного средства 561200 на втулку и на соприкасающиеся поверхности в головке цилиндра.



5 Установите втулку, используя оправку 99381 и направляющую 99394.





















Блок цилиндров двигателя Scania



Общие моменты затяжек



Спецификации



Следующие моменты затяжек применяются обычно, если не указано особо:



Резьба М5                                                                  6.7 Нм



Резьба М6                                                                  10.2 Нм



Резьба М8                                                                  26 Ни



Резьба М10                                                                50 Нм



Резьба М12                                                                92 Нм



Резьба М14                                                                149 Нм



Для специально установленных моментов затяжек применятся допуск +/-15%, если не указано особо.



Гильза цилиндра



Снятие



Специальные инструменты



Номер                        Название               Иллюстрация               Панель   инструментов



99 066             Съемник гильз

цилиндров                                                                 D2



























Описание

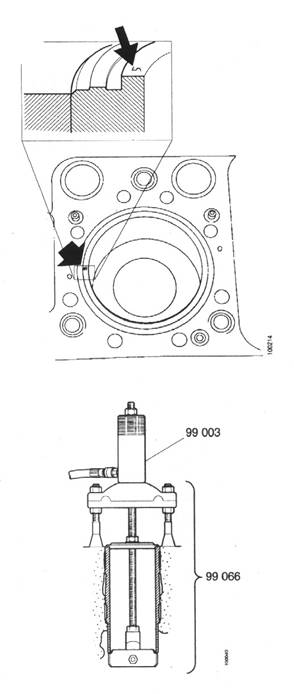

1 Промаркируйте гильзы цилиндров номерами от 1 до 6. Маркировка необходима для того, чтобы установить гильзы в тоже место и в тоже положение.



Примечание: Могут помечаться только те  поверхности, которые изображены на рисунке. Другие поверхности являются уплотнительными поверхностями.

























2 Вытащите гильзу цилиндра с помощью съемника 99066.









3 Удалите уплотнители из блока цилиндров.



Установка



Описание



1 Проверьте выступ гильзы цилиндра, как описано в разделе Измерение выступа гильзы цилиндра.



2 Проверьте чтобы внутренняя сторона блока цилиндров была чистой. Проверьте поверхности уплотнительных колец.



3 Осторожно проверьте гильзы цилиндров, как новые, так и старые, на трещины, которые возможно возникли во время транспортировки или небрежной погрузки.



Слегка постучите по гильзе металлическим предметом. Гильза должна давать чистый металлический звук, если она не повреждена. Если она повреждена, то звучит с некоторым треском.

4 Смажьте  уплотнение, которое должно быть установлено на гильзу цилиндра, моторным маслом и установите его.





5 Смажьте поверхность нижней направляющей на гильзе цилиндра.



6 Поверните гильзу вперед проштампованным номером гильзы и осторожно бейте ее используя резиновый молоток.
