Клапаны двигателя Scania



Снятие



Специальные инструменты



Номер                        Название                Иллюстрация               Панель инструментов

99 322             Оправка



















Описание



1 Снимите клапана, конусные втулки, шайба пружины клапана. Вдавите пружину, используя инструмент 99322 в зажим с тем, чтобы снять конусные втулки.



2 Расположите клапаны на стеллаже так, чтобы их можно было снова установить в то же самое место в головке цилиндров.











Установка



Специальные инструменты



Номер                        Название                       Иллюстрация               Доска инструментов

99 322             Оправка





















Описание



1 Обильно смажьте все части моторным маслом перед сборкой.



2 Поместите клапан в свою направляющую.



3 Установите пружины и упорные шайбу.



4 Сожмите пружины в прессе используя инструмент 99 322 и установите конусную втулку. Убедитесь, что конусная втулка установлена в правильном положении



Проверка и обработка



Спецификации



Впускной клапан

Угол головки клапана                                                                                  19.5º

Минимальный размер А для обработанного клапана                              2.6 мм



Выпускной клапан

Угол головки клапана                                                                                  44.5º

Минимальный размер А для обработанного клапана                              1.8 мм



Проверьте размер А для каждого  клапана

Обработайте клапаны на точильном станке













Минимальный размер А для

обработанного клапана

































Уплотнение стержня клапана двигателя Scania



Замена



Специальные инструменты



Номер                        Название                       Иллюстрация               Панель инструментов

99 322             Оправка













Описание



1 Снимите клапан.

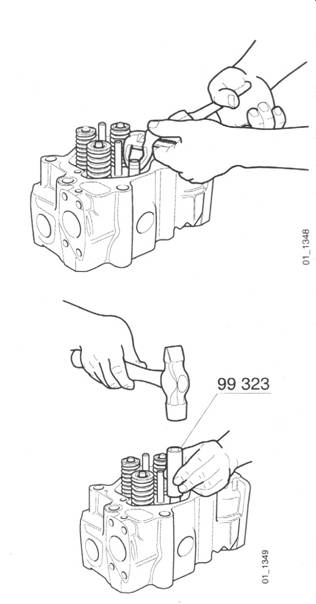

2 Снимите уплотнение стержня клапана, используя плоскогубцы.



3 Установите клапан.













4 Осторожно вбейте новое уплотнение стержня клапана, используя инструмент 99 323 и молоток.

































Седла клапанов двигателя Scania



Замена



Специальные инструменты



Номер                        Название               Иллюстрация               Панель   инструментов



99 384             Оправка















99385              Рукоятка





Описание

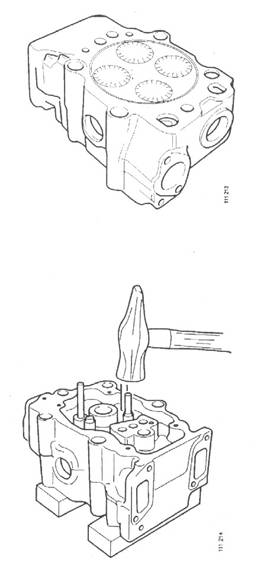

1 Снимите кольца седел клапанов. Используйте старый клапан, который был обработан так, что диаметр головки слегка меньше, чем внутренний диаметр гнезда.

2 Вставьте клапан на свое место и обварите его сваркой вокруг, чтобы закрепить его в своем месте. Охладите водой. Переверните головку цилиндра и постучите по стержню клапана так, чтобы клапан и кольцо седла выпали.

Клапан обваренный сваркой на месте





ВНИМАНИЕ! Имейте защитные очки. Всегда  поворачивайте головку цилиндра нижней стороной вниз, когда выбиваете кольцо седла клапана. Иначе, возникает риск повреждения от отделяющейся стружки.





















3 Впрессуйте новые кольца седел клапанов, используя поправку 99 385. Охладите оправку и седло клапана приблизительно до - 80С в сухом льду или жидком воздухе. Кольца должны устанавливаться очень быстро.



ВНИМАНИЕ! Будьте осторожны при использовании охлаждающей жидкости и охлажденных деталей. Существует опасность обморожения.



Могут устанавливаться кольца седел клапанов с припуском, если места колец седел клапана были повреждены. Если это так, то место должно быть обработано инструментом 587277.



































































Обработка



Спецификации



Головка цилиндра



Расстояние «В» между поверхностью цилиндра и головки клапана.

Впускной, минимальное значение                                                                         0.75 мм

Выпускной, минимальное значение                                                                       0.66 мм

Впускной, максимальное значение                                                                                    1.8 мм

Выпускной, максимальное значение                                                                     1.8 мм





Седло впускного клапана



Угол гнезда                                                                                                                20.0-20.5

Ширина А контактной поверхности                                                                      1.9-2.6 мм

Наружный диаметр кольца гнезда клапана                                                           46.054-46.065 мм

Место для кольца гнезда клапана, диаметр                                                           46.000-46.016 мм

Место для кольца клапана, глубина                                                                       11.25-11.35 мм

Припуск кольца седла клапана:

Внешний диаметр                                                                                                     46.254-46.265 мм

Место для кольца седла клапана, диаметр                                                            46.200-46.21 мм

Температура охлаждения при установке                                                               около -80ºС

кольца седла клапана



Седло выпускного клапана



Угол седла                                                                                                                 45.0-45.5

Ширина А контактной поверхности                                                                      1.8-2.6 мм

Наружный диаметр кольца седла клапана                                                            44.081-44.092 мм

Место для кольца седла клапана, диаметр                                                                        44.000-44.016 мм

Место для кольца седла клапана, глубина                                                             11.25-11.35 мм

Припуск кольца седла клапана:

Внешний диаметр                                                                                                     44.281-44.292 мм

Место для кольца седла клапана, диаметр                                                            44.200-44.216 мм

Температура охлаждения при установке                                                               около -80ºС

кольца седла клапана

















Инструменты



Номер                        Название              Иллюстрация               Панель инструментов







587 277           Резец для нарезки

                        седла клапана













587 061           Резец для нарезки

                        седла клапана



Имеется два одинаковых выбора резцов для нарезки седел:

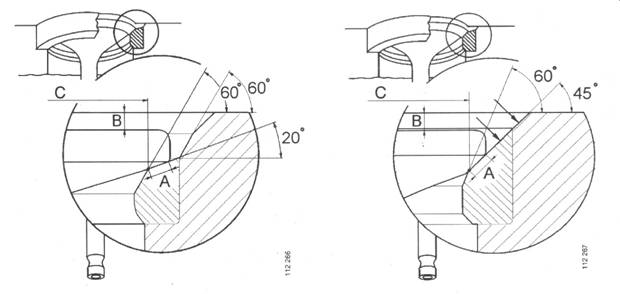

Кольцо гнезда клапана, величины обработки









































Впускной клапан А=1.9-2.6 мм B=0.75-1.8 мм C=диаметр,39.8+/-0.5мм(Установочная величина для обрабатывающего инструмента)

Выпускной клапан А=1.8-2.6 мм B=0.66-1.8 мм C=диаметр,37.8+/-0.5 мм(Установочная величина для обрабатывающего инструмента)





Описание





Это описание применяется к резцу для нарезки седел клапанов 587 277.



Размеры обработки и припуск колец седел клапанов, смотрите Спецификации.

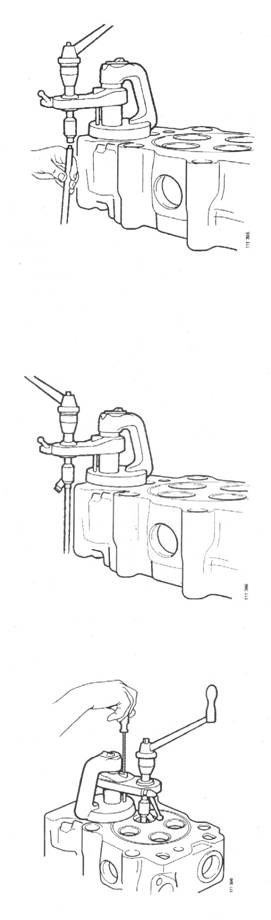

1 Проверьте чтобы контактные поверхности и магнитная ножка были гладкими и чистыми. Прочистите втулки клапанов.



2 Выберите самую большую ось, которая легко входит в направляющую клапана.

Установите ось клапана и поверните винт подачи до его верхней позиции.













3 Выберите и установите резец.





























4 Ослабьте быстросъемный зажим и поверните поворотную планку к верхней позиции, используя регулировочный винт.



















5 Установите индикатор резца, используя клапан.





6 Установите резец. Величины диаметра 37.9 мм и 39.8 мм, смотрите в разделе Кольца гнезда клапана, значения при обработке.

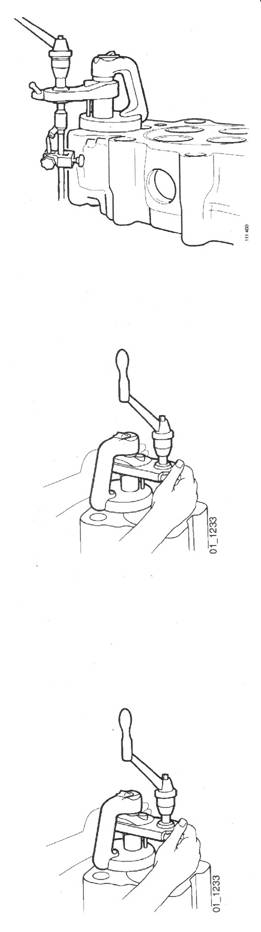

7 Отсоедините магнит (положение 2). Вставьте ось направляющей во втулку клапана. Отрегулируйте поворотную пластину так, чтобы зазор между нарезкой и гнездом клапана был около 1 мм. Осторожно от центруйте инструмент.





















8 Соедините магнит (положение 1).



9 Закрепите быстросъемный зажим. Проверьте, чтобы инструмент поворачивался легко. Если нет, повторите центровку.



10 Нарезайте седло клапана, поворачивая инструмент по часовой стрелке и одновременно поворачивая  винт подачи. Никогда не закручивайте против часовой стрелки. Резец может сломаться. Смазывайте маслом для нарезки во время работы.



















11Когда поверхность седла клапана обработана, ослабьте  давление резца, закручивая его на 2-3 оборота без подачи. Продолжайте заворачивать и поворачивать винт подачи против часовой стрелки. Резец для седел клапанов теперь готов для другого седла клапана.



Кольца клапанов могут быть обработаны при использовании инструментов из набора 587 061.



Направляющая клапана



Замена



Специальные инструменты



Номер                        Название               Иллюстрация               Панель инструментов

99382              Оправка















99 383             Оправка















Описание

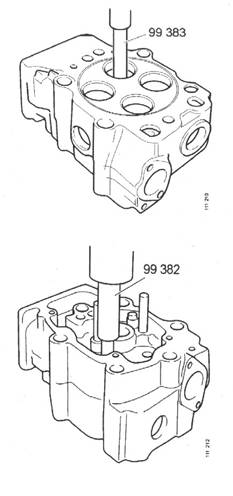

1 Выбейте направляющие клапана, используя оправку 99 383.

















2 Вдавите новые направляющие, используя пробойник 99 382. Вдавливайте направляющую, насколько это позволит оправка, то есть когда она войдет в контакт с гнездом пружины в блоке цилиндров.
