Снятие двигателя двигателя Scania







Специальные инструменты



Номер                        Название              Иллюстрация               Панель инструментов



98094              Подъемный

                        хомут

















99318       Опора двигателя























Другие инструменты



Номер                        Название              Иллюстрация               Доска инструментов

587 308           Лебедка















Описание



1 Снимите крышку аккумуляторной батареи и отсоедините отрицательный провод батареи.

2 Снимите защитную крышку над центральным электрическим блоком под передним люком. Снимите соединители 13 и 14. Также отсоедините положительные и отрицательные провода.

3 Снимите зажим с тем, чтобы кабеля 13 и 14 были свободными.

4 Наклоните кабину, согласно инструкции. Смотрите группу 18.



5 Снимете брызговики.



6 Вытяните отсоединенную проводку и разместите ее на двигателе.



ВНИМАНИЕ! Подъемный кронштейн на двигателе не рассчитан для того, чтобы поднимать весь автомобиль и, поэтому он не должны использоваться для этой цели. При  подъеме двигателя, должны быть использованы все три подъемных кронштейна на двигателе.















Правая сторона:



1 Снимите впускную трубу турбокомпрессора, шланг компрессора и шланг вентиляции картера. Накройте воздушный фильтр.



2 Отсоедините четыре шланга радиатора.



3 Отсоедините гофрированный шланг от трубы наддувного воздуха.



4 Снимите ремень вентилятора.



5 Отсоедините воздушный шланг цилиндра горного тормоза и снимите заднюю выхлопную трубу.































Левая сторона:



1 Снимите шланг наддувного воздуха воздушной трубы.



2 Отсоедините  компрессор кондиционера и отодвиньте его в сторону.



3 Снимите трубопровод масляного фильтра и масляный щуп.



4  Отсоедините провод заземления и снимите положительный провод стартера.



5 Снимите топливные трубопроводы.



6 Снимите трубу регулятора давления



7  Отсоедините насос усилителя рулевого управления и передвиньте его на одну сторону.



8 Снимите коробку передач (группа 5, Снятие и установка коробки передач) и установите подъемные кронштейны в кожухе маховика.

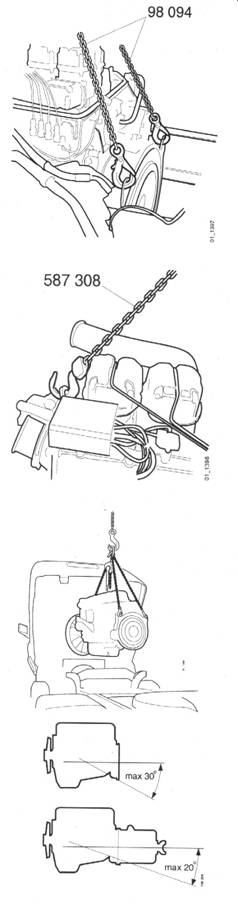

9 Присоедините подъемную цепь 98 094 к задним подъемным кронштейнам.











10 Присоедините  лебедку для двигателя 587 308 к переднему подъемному кронштейну.



11 Открутите болты с опоры двигателя. Поднимите вверх двигатель.











ВНИМАНИЕ! Подъемные кронштейны используются при поднятии двигателя со снятой коробкой передач  с углом подъема не более чем 30 градусов,  для двигателя вместе с коробкой передач не более чем на 20 градусов.







Установка двигателя



Технические требования



Крутящие моменты затяжек



Болт для опоры двигателя                                                    47 Нм

V зажимы для охладителя наддувного воздуха                  8 Нм

Зажимы для выпускной трубы турбокомпрессора            8+/-2нм



Описание



1 Поднимите вверх двигатель так, чтобы кронштейны двигателя были приблизительно на расстояние около 10 мм над опорами двигателя.



2 Поставьте болты в свое положение и опускайте двигатель так, чтобы он опирался на подвеску двигателя и опору двигателя 99318. Затяните болты с усилием 47 Нм.



3 Установите коробку передач, смотрите группу 5.





Левая сторона:



1 Присоедините плюсовой кабель к стартера



2 Установите насос усилителя рулевого управления с новой прокладкой.



3 Установите топливные трубопроводы. Верхняя труба промаркирована буквами RV, а нижняя  промаркирована буквами RA



4  Установите провод заземления.



5 Установите трубопровод масляного фильтра и масляный щуп.



6 Установите воздушную трубу компрессора.



7 Установите компрессор кондиционера.



8 Установите v-образный зажим вокруг шланга  охладителя наддувного воздуха.  Затяните с усилием 8 Нм.





















Правая сторона:



1 Установите выхлопную трубу.



2 Установите соединение горного тормоза.



3 Установите четыре шланга радиатора.



4 Установите гофрированный шланг охладителя наддувного воздуха. Затяните зажим с усилием 8 Нм.



5 Установите  впускную трубу турбокомпрессора.



Примечание: Затягивайте зажимы с правильным моментом затяжки, иначе они повредятся.



6 Соедините трубу вентиляции коленчатого вала и воздушную трубу компрессора.



7 Установите ремень вентилятора.



8 Укрепите кабеля 13 и 14 зажимом и проложите их к передней части грузовика.



9 Установите брызговики.



10 Наклоните кабину назад в рабочие положение.



11 Соедините положительные и отрицательные провода и соедините кабели 13 и 14. Закрепите все кабели зажимами.



12 Установите  пластмассовые крышки над центральным электрическим блоком.



13 Соедините отрицательный провод с аккумуляторной батареей. Установите крышку батареи.
