1. Инструктивно-технологическая карта на монтаж устройства подъема вышки (УПВ) БУ 3200/200 ЭУК-2МЯ







   Общие требования

   Таблица 9.13




   Технические требования	Техника безопасности
   кран МКАТ-40 1 шт. (Q=40 т).	5 Перед опусканием груза стропальщик обязан: гада, прошедшая инструктаж по данной ИТК.

   1. Настоящая инструктивно-технологическая карта определяет последовательность и правила выполнения операций по повторному монтажу устройства подъема вышки (УПВ) БУ 3200/200 ЭУК-2МЯ.

   2. Проведение операций по монтажу УПВ допускается начинать при наличии следующей техники:

   3. Допускается производить монтаж другими кранами с соответствующей характеристикой.

   4. Монтаж производить в соответствии с требованиями инструкции завода-изготовителя и настоящей ИТК.

   1. Работы по монтажу УПВ производить под непосредственным руководством лица, ответственного за безопасное производство работ по перемещению грузов кранами.

   2. К стропальным работам допускаются вышкомонтажники, обученные по специальной программе, имеющие удостоверение на право производства этих работ.

   3. Подобрать грузозахватные приспособления, соответствующие массе и характеру поднимаемого груза. Стропы должны подбираться с учетом числа ветвей такой длины, чтобы угол между ветвями не превышал 90 °. Проверить исправность грузозахватных приспособлений и наличие на них клейм или бирок с обозначением номера, даты испытания, грузоподъемности.

   4. При подъеме и перемещении груза стропальщику запрещается:

   • находиться под поднимаемым грузом и в радиусе перемещения стрелы и груза или допускать нахождение других лиц;

   • направлять груз руками, изменять положение стропов во время нахождения груза на весу.

   • на место установки груза, в случае необходимости, предварительно уложить прочные подкладки для удобства извлечения стропов из-под груза;

   • снимать стропы с груза или с крюка лишь после того, как груз будет надежно установлен, а при необходимости – закреплен. К работе по монтажу допускается вышкомонтажная бри-







   Монтаж устройства подъема вышки

   Таблица 9.14






   Примен.

   Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

   и инстр.




   1. Перед началом монтажа проверить комплектность и исправность узлов и деталей УПВ, обводного ролика, подъемных канатов после демонтажа и перевозки. Изношенные и деформированные детали заменить или отремонтировать.

      с



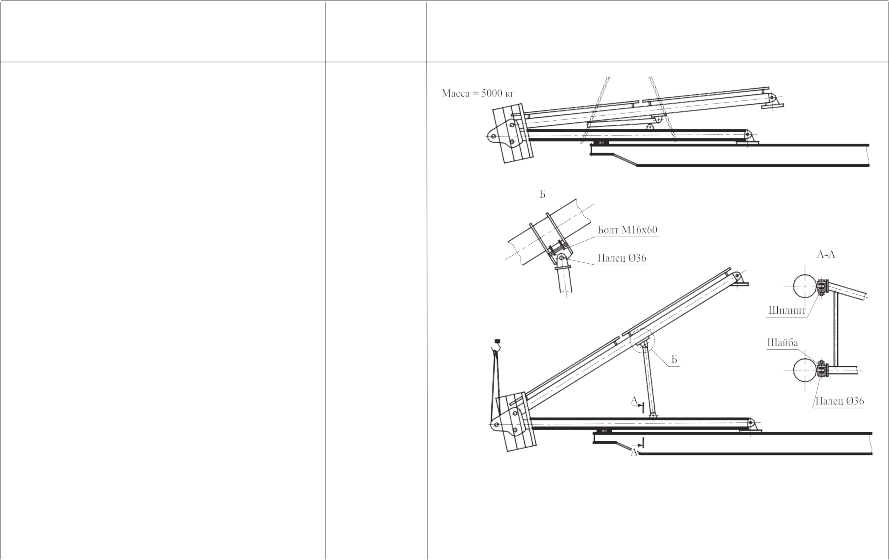

   2. Установить стойки с подкосами УПВ на основание ВЛБ и соединить пальцами стойки УПВ с проушинами на основании ВЛБ. Краном поднять подкос и установить распорку между стойкой и подкосом УПВ (R =7500 мм)

      Кран МКАТ-40

      с



      L =27000 мм

      с



      R =8500 мм

      строп СКП1-3,6

      c



      l =6000 мм

      (рис. 9.25).

   3. Надеть подъемные канаты на серьги, закрепить их ограничителем и зашплинтовать (рис. 9.26).

   4. Перед установкой треноги проверить крепление площадки, монтажной лестницы, фиксацию пальцев, резьбовые детали которых должны быть законтрены и зашплинтованы. 5 Краном установить треноги в рабочее

   положение.

   1. При совмещении отверстий на проушинах подкоса и на основании ВЛБ закрепить проушины к основанию четырьмя болтами М42 (узел Б, рис. 9.27).

      105



   2. При несовмещении отверстий необходимо ослабить крепление проушины на рас-




      с



      R =9500 мм

      строп СКП1-9,0

      c







      l =3000 мм








      106



      Продолжение табл. 9.14






      Применю

      Наименование операции, описание работ техника Схема выполняемой работы, крепления стропов и расстановки техники

      и инстр.




      порке между стойкой и подкосом (узел Б, схема), совместить отверстия проушины с отверстием на основании ВЛБ и закрепить.

   3. По окончанию установки треноги закрепить крепление проушин на распорке.

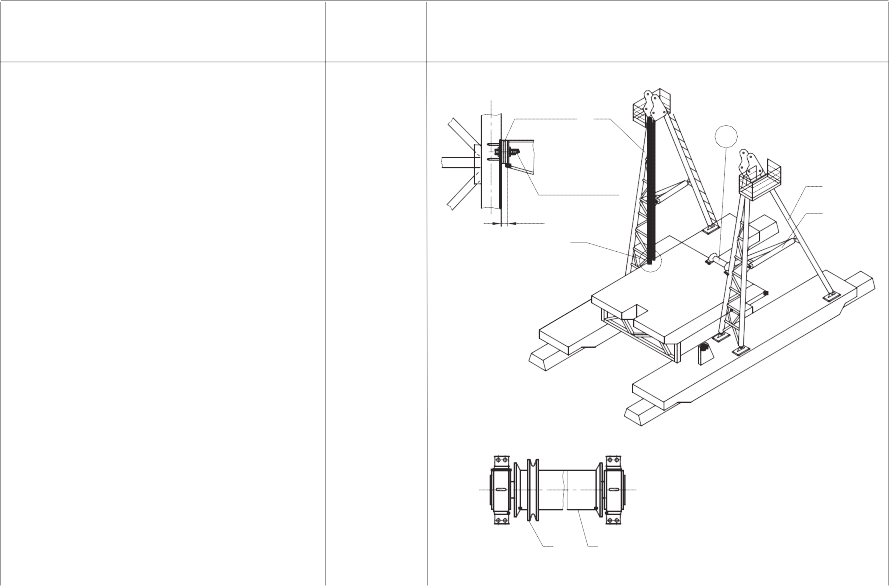

   4. Соединить стойки УПВ с верхней площадкой основания ВЛБ (узел Б, схема) болтами М24Ч130. Промежуток между стойками УПВ и площадкой ВЛБ заполнить прокладками.

      Толщина набора прокладок может быть до 60 мм.

   5. Проверить крепление обводного ролика на ВЛБ. Крепление выполнено восемью болтами М24Ч75 ГОСТ 7798-70.

   Барабан 4 обводного ролика должен легко вращаться, а шкив 5 свободно перемещаться вдоль оси барабана.

   Масса обводного ролика – 435 кг.




   1. – стойка

   2. – подкос

   3. – распорка

   4. – барабан

   5. – шкив




      Б




      Прокладки 1

      А

      Болт М24х130 2

      3

      0-60

      Б




      А




      5 4






      Схема границ зон при работе краном

      Пояснение к рис. 9.25




      1. Перед монтажом произвести осмотр стропов.

      2. Привязать оттяжную веревку к грузу.

      3. Застропить устройство подъема вышки согласно схеме строповки.

      4. По команде руководителя работ крановщику приподнять груз на 200-300 мм над поверхностью земли.

      5. Убедившись в правильности строповки и в отсутствии людей в опасной зоне работы крана, руководитель подает команду на перемещение груза на основание вышечно-лебедочного блока, как показано на схеме.

      6. Сопровождать груз страховочной оттяжкой во время перемещения.





      7. Опустить груз на площадку, после полного ослабления стропов расстропить груз.

      8. Соединить пальцами стойки устройства подъема вышки с проушинами на основании.






   • Руководитель

     107



   • Стропальщик

   Длина стрелы 27 м Вылет стрелы 8,5 м

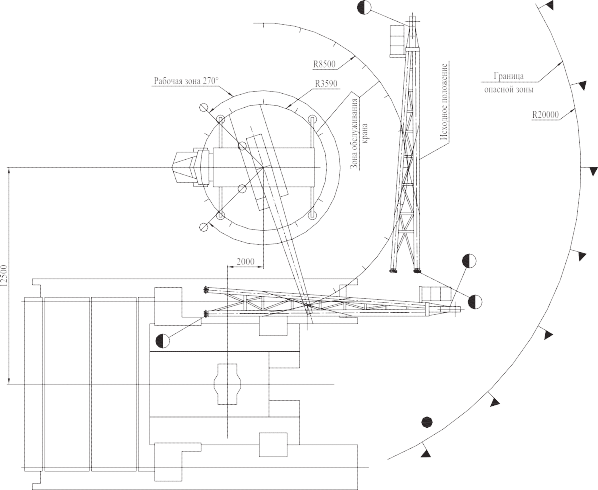

   Рис. 9.25. Схема монтажа устройства подъема вышки автомобильным краном МКАТ-40
















   108

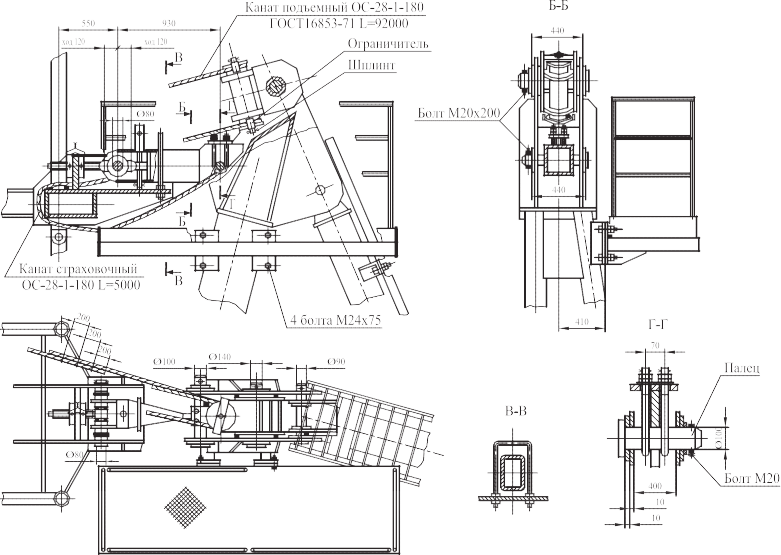

   Рис. 9.26. Схема монтажа устройства подъема вышки



























   109

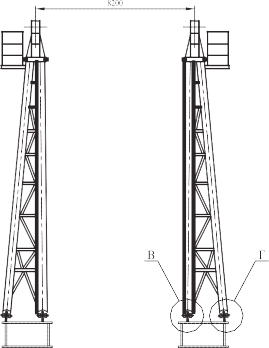

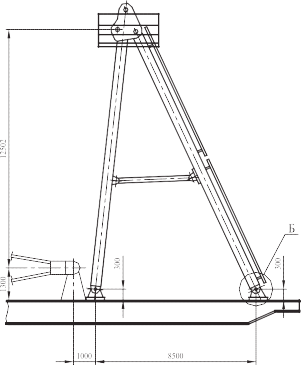

   Рис. 9.27. Схема монтажа устройства подъема вышки
