149

5.6 Меры безопасности при проведении ТО и ремонта



 5.6.1

Общие требования безопасности



Запрещается  при  работающем  двигателе  снимать  боковины  капота  и  (или)

поднимать капот трактора.


Операции технического обслуживания (ремонта) выполняйте только при нера-

ботающем двигателе и заторможенных хвостовиках заднего ВОМ. Навешенные ма-

шины должны быть опущены, трактор заторможен стояночным тормозом.


Соблюдайте  требования  безопасности  при  пользовании  подъемно-

транспортными средствами.



При  осмотре  объектов  контроля  и  регулирования  пользуйтесь  переносной

лампой  напряжением  не  более 36 В.  Лампа  должна  быть  защищена  проволочной

сеткой.



Инструмент и приспособления для проведения ТО должны быть исправными,

соответствовать назначению и обеспечивать безопасное выполнение работ.


Во  избежание  ожогов  проявляйте  осторожность  при  сливе  (доливке)  охлаж-

дающей жидкости из системы охлаждения двигателя, горячего масла из двигателя,

гидросистем НУ и ГОРУ, корпусов трансмиссии, редукторов ПВМ. Избегайте сопри-
косновений с горячими поверхностями перечисленных узлов.



Монтаж и демонтаж двигателя производите с помощью троса, закрепленного к

имеющимся на двигателе рым-болтам.



Не вносите в трактор или в его отдельные составные части никаких изменений

без согласования с заводом-изготовителем. В противном случае трактор снимается

с гарантийного обслуживания.



 5.6.2

Меры предосторожности для исключения возникновения опасности, свя-

занной с аккумуляторными батареями и топливным баком.



При обслуживании аккумуляторных батарей выполняйте следующее:

 -

избегайте попадания электролита на кожу;

 -

батареи очищайте обтирочным материалом, смоченным в растворе аммиака

(нашатырного спирта);

 -

при проверке уровня электролита доливайте только дистиллированную воду;

 -

не  проверяйте  степень  заряженности  батареи  путем  короткого  замыкания

клемм;

 -

не подключайте аккумуляторную батарею обратной полярностью.



Во избежание повреждения электронных блоков систем электрооборудования

и электроуправления, соблюдайте следующие предосторожности:
 -

не  отсоединяйте  выводы  АКБ  при  работающем  двигателе.  Это  вызовет  по-

явление  пикового  напряжения  в  цепи  заряда  и  приведет  к  неизбежному  поврежде-

нию диодов и транзисторов;
 -

не отсоединяйте электрические провода при работающем двигателе и вклю-

ченных электрических переключателях;

 -

не вызывайте короткого замыкания из-за неправильного присоединения про-

водов.  Короткое  замыкание  или  неправильная  полярность  вызовет  повреждение
диодов и транзисторов;

 -

не  подключайте  АКБ  в  систему  электрооборудования,  пока  не  будет  прове-

рена полярность выводов и напряжение;

 -

не проверяйте наличие электрического тока «на искру», т. к. это приведет к

немедленному пробою транзисторов;



Ремонтные работы, связанные с применением на тракторе электросварки, вы-

полняйте при выключенном выключателе АКБ.


Во  избежание  опасности  возгорания  или  взрыва,  не  допускайте  нахождения

источников открытого пламени вблизи топливного бака, топливной системы двигате-

ля и аккумуляторных батарей.



150

 5.6.3

Правила  безопасного  использования  домкратов  и  указание  мест  для  их

установки


При подъеме трактора пользуйтесь домкратами и после подъема подставьте

подкладки  и  упоры  под  балку  переднего  моста,  полуоси  задних  колес  или  базовые
детали остова трактора.


На  тракторе  места  установки  домкратов  обозначены  знаком,  показанным  на

рисунке 5.6.1.

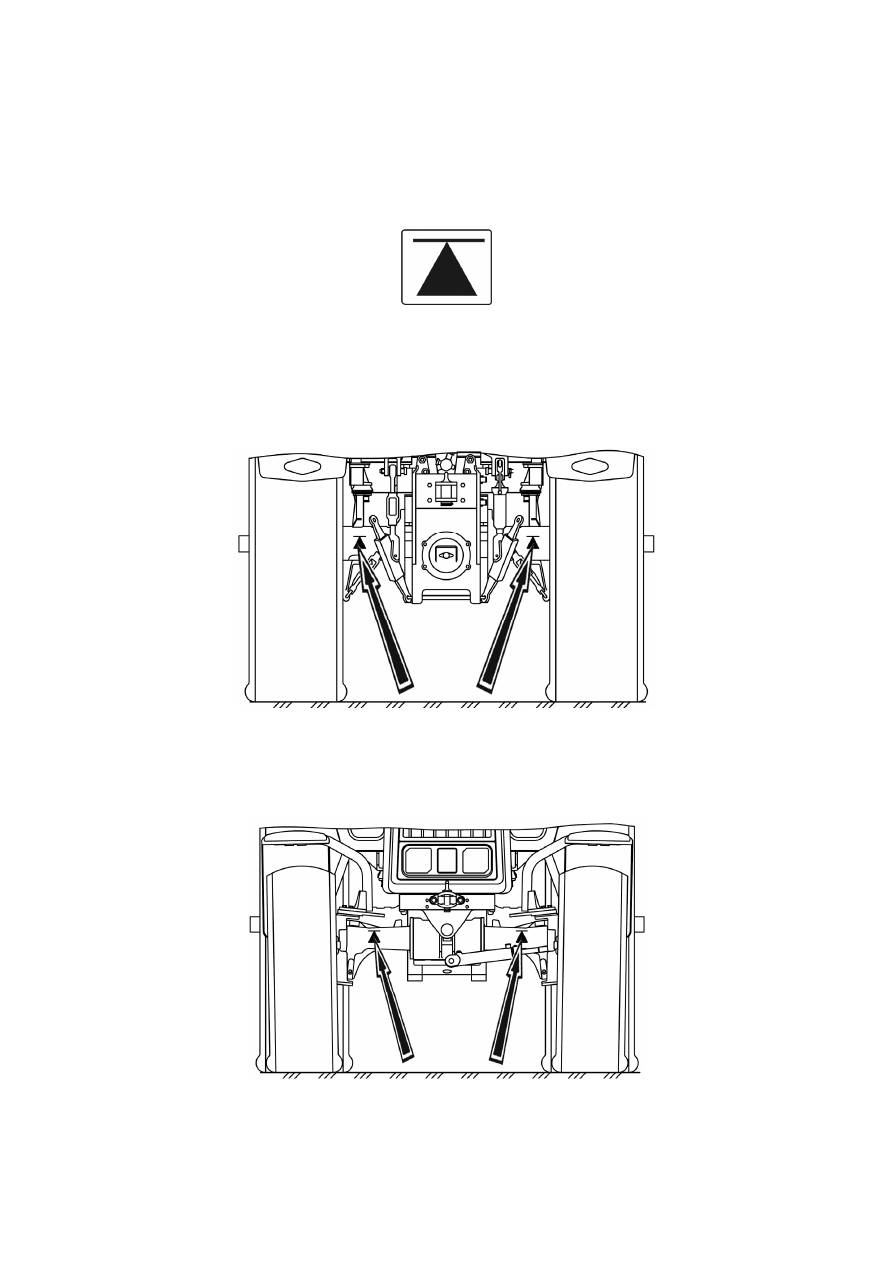

Рисунок 5.6.1 – Знак места установки домкрата





Для подъема задней части трактора, установите домкраты (или один домкрат)

под рукава полуосей заднего моста, как показано на рисунке 5.6.2. Под рукав полу-
оси  заднего  моста,  в  место  поддомкрачивания,  установите  деревянную  подкладку
(дощечку).







Рисунок 5.6.2 – Схема установки домкратов при подъеме задней части трактора





Для подъема передней части трактора, установите домкраты (или один дом-

крат) под рукава балки переднего ведущего моста, как показано на рисунке 5.6.3.







Рисунок 5.6.3 – Схема установки домкратов при подъеме передней части трактора



151



При  использовании  домкратов  соблюдайте  следующие  требования  безо-

пасности:

- при подъеме трактора «БЕЛАРУС-922.5» используйте только исправные дом-

краты грузоподъемностью не менее 5 т

⋅с;

-  перед  поддомкрачиванием  трактора  заглушите  двигатель  и  включите  стоя-

ночный тормоз;

- при поддомкрачивании передней части трактора следует подложить под зад-

ние колеса клинья;

- при поддомкрачивании задней части трактора необходимо включить переда-

чу и подложить клинья под передние колеса;

- не устанавливайте домкрат на мягкую или скользкую поверхность, так как в

этом случае возможно падение трактора с домкрата. Если необходимо, следует ис-
пользовать устойчивую и относительно большую по площади опору;

-  после  подъема  трактора  под  ось  ПВМ,  полуоси  задних  колес  или  базовые

детали  остова  трактора  необходимо  подставить  подкладки  и  упоры,  исключающие
падения и перекатывание трактора.



ЗАПРЕЩАЕТСЯ ЗАПУСК ДВИГАТЕЛЯ НА ПОДНЯТОМ ДОМКРАТОМ ТРАКТОРЕ.



ВНИМАНИЕ: К РАБОТЕ С ДОМКРАТОМ ДОПУСКАЮТСЯ РАБОТНИКИ, ПРО-

ШЕДШИЕ ВВОДНЫЙ И НА РАБОЧЕМ МЕСТЕ ИНСТРУКТАЖИ ПО ТЕХНИКЕ БЕЗО-
ПАСНОСТИ  РАБОТЫ  С  ДОМКРАТОМ,  И  ОСВОИВШИЕ  БЕЗОПАСНЫЕ  ПРИЕМЫ
РАБОТЫ С ДОМКРАТОМ!



152

5.7 Инструменты, приспособления и средства измерений при проведении

ТО и ремонта



Для  проведения  ремонта  и  ТО  необходимо  использовать  следующие  инстру-

менты, приспособления и средства измерений:

-  ареометр  или  плотномер  для  измерения  плотности  электролита  с  нижним

пределом  измерения  не  выше 1,15 г/см

3

,  верхним – не  ниже 1,31 г/см

3

,  погрешно-

стью измерения не более 0,01 г/см

3

;

- мультиметр для контроля исправности электрических цепей и электрообору-

дования с возможностью измерения: постоянного и переменного напряжения – от 1

мВ до 1000 В, постоянного и переменного тока – от 20 мА до 20 А, сопротивления –

от 20 Ом  до20  Мом.  Погрешность  измерения  мультиметра  не  должна  превышать

30% от контролируемого допуска;

- устройство КИ-4870 ГОСНИТИ для проверки герметичности впускного тракта;

- гидравлические манометр с возможностью измерения давления масел и ра-

бочих жидкостей с пределами измерений от 0 до 50 МПа с гибким удлинителем (ру-

кавом)  и  наконечниками  для  присоединения  к  резьбовым  отверстиям. Погрешность

измерения  гидравлического  манометра  не  должна  превышать 30% от  контролируе-

мого допуска;

- линейка ГОСТ 7502-98 или рулетка ГОСТ 427-75 для измерения уровня ОЖ

двигателя, натяжения ремней, уровня электролита совместно со стеклянной трубкой

диаметром  от 4 до 10 мм,  проведения  регулировок  узлов  и  систем  трактора  с  по-

грешностью измерения не более 30% от контролируемого допуска;

- динамометрические ключи для затяжки резьбовых соединений, имеющие по-

грешность измерения не более 30% от контролируемого допуска;

- манометр МД-124 ГОСТ 9921-81 для контроля давления накачки шин (допус-

кается  использовать  другие  приборы  контроля  давления  накачки  шин  с  метрологи-

ческими характеристиками, аналогичными манометру МД-124);

- манометр - 1,6 МПа-1 ГОСТ 2405-80 для контроля давления в пневмосисте-

ме (допускается использовать другие приборы контроля давления в пневмосистеме

с метрологическими характеристиками, аналогичными манометру М-1,6 МПа-1);

- штангенциркуль с пределом измерения 150 мм и ценой деления не более 0,1 мм

по ГОСТ 166-89 для регулировки датчиков скорости.

-  приспособление  контрольное 8538-7367-01 для  проверки  и  регулировки  на-

тяжения ремня привода компрессора кондиционера;

-  динамометр  ДПР-0,1  ГОСТ 13837-79 для  контроля  усилия  поворота  кулака

колесного редуктора ПВМ;

- динамометр-люфтомер для измерения углового люфта рулевого колеса;

- гребенку для выравнивания ребер радиаторов;

- комплект ключей гаечных ГОСТ 2839-80 для работы с резьбовыми соединениями;

- комплект отверток слесарно-монтажных ГОСТ 17199-88 для работы с винто-

выми резьбовыми соединениями;

- противооткатные упоры для предотвращения самопроизвольного перемеще-

ния трактора при проведении ТО и ремонта;

- подставки для подъема машины грузоподъемностью не менее 10 т;

- воронки для заправки ОЖ, масел, и прочих рабочих жидкостей трактора;

- емкости для слива отработанных масел и жидкостей с объемами не меньшими,

чем указано в столбце 8 таблицы 5.4 «Перечень ГСМ трактора «БЕЛАРУС-922.5».





Взамен  перечисленных  инструментов,  приспособлений  и  средств  измерений

допускается использовать другие инструменты, приспособления и средства измере-
ний с аналогичными метрологическими характеристиками.
