129



Необходимо проверить чистоту полости расположения механизма фиксации

шарниров в захватах 1 (рисунок 5.4.6) ЗНУ. При наличии загрязнения очистить в за-

хватах внутренние полости и промыть их водой.

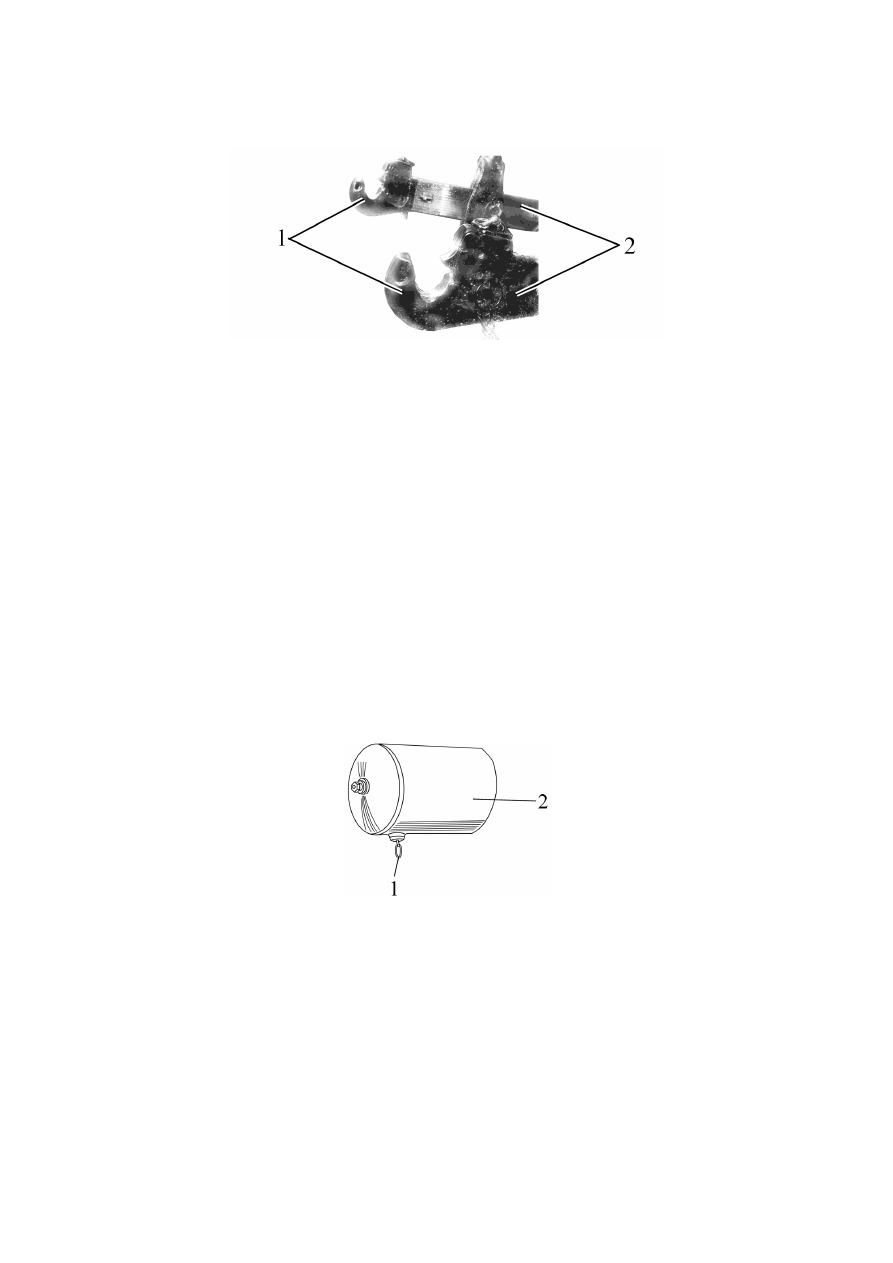

1 – захват; 2 – тяга.



Рисунок 5.4.6 – Захват ЗНУ





 5.4.1.14

Операция 13. Проверка  работы  тормозов  в  движении,  работоспособ-

ности  двигателя,  рулевого  управления,  приборов  освещения  и  сигнализации.  Про-

верка состояния электрических кабелей моторного отсека



Должны обеспечиваться следующие параметры работы трактора:

 -

двигатель должен устойчиво работать на всех режимах;

 -

органы управления, приборы световой и звуковой сигнализации должны быть

исправны;

 -

одновременность торможения правого и левого рабочих тормозов.



При несоблюдении вышеперечисленных  условий выполните требуемые регу-

лировки или ремонт соответствующих систем трактора.





 5.4.1.15

Операция 14. Удаление конденсата из баллона пневмосистемы



Для  удаления  конденсата  из  баллона 2 (рисунок 5.4.7) пневмосистемы  необ-

ходимо потянуть за установленное на баллоне кольцо 1 сливного клапана в горизон-
тальном направлении в любую сторону и держите до полного удаления конденсата.







1 – кольцо; 2 – баллон пневмосистемы.



Рисунок 5.4.7 – Удаление конденсата из баллона пневмосистемы




5.4.1.16  Операция 15. Проверка  состояния  жгутов  и  проводов  электрообору-

дования в моторном отсеке, в зоне передней стенки кабины и видимых частей элек-
тропроводки.


Осмотреть состояние электропроводки, жгутов проводов в моторном отсеке, в

зоне передней стенки кабины и видимых частей на наличие перетираний, оплавле-
ний или разрушения внешней изоляции.

В случае обнаружения перечисленных дефектов выполнить следующее:
- восстановить поврежденные участки лентой липкой изоляционной;
- устранить причину, вызвавшую повреждение изоляции.



130

5.4.1.17 Операция 16. Проверка уровня тормозной жидкости в бачках главных ци-

линдров гидроприводов управления сцеплением и тормозами

Проверить визуально уровни жидкости в бачке 2 (рисунок 5.4.8) главного цилинд-

ра  сцепления  и  бачках 4 главных  тормозных  цилиндров.  Уровень  должен  быть  между

метками «min» и «max», нанесенными  на  корпусах  бачков.  При  необходимости  долить

тормозную  жидкость  до  меток «max», предварительно  отвернув  крышки 1 бачков.  Для

доступа к бачкам 2 и 4 необходимо открыть люк облицовки трактора.

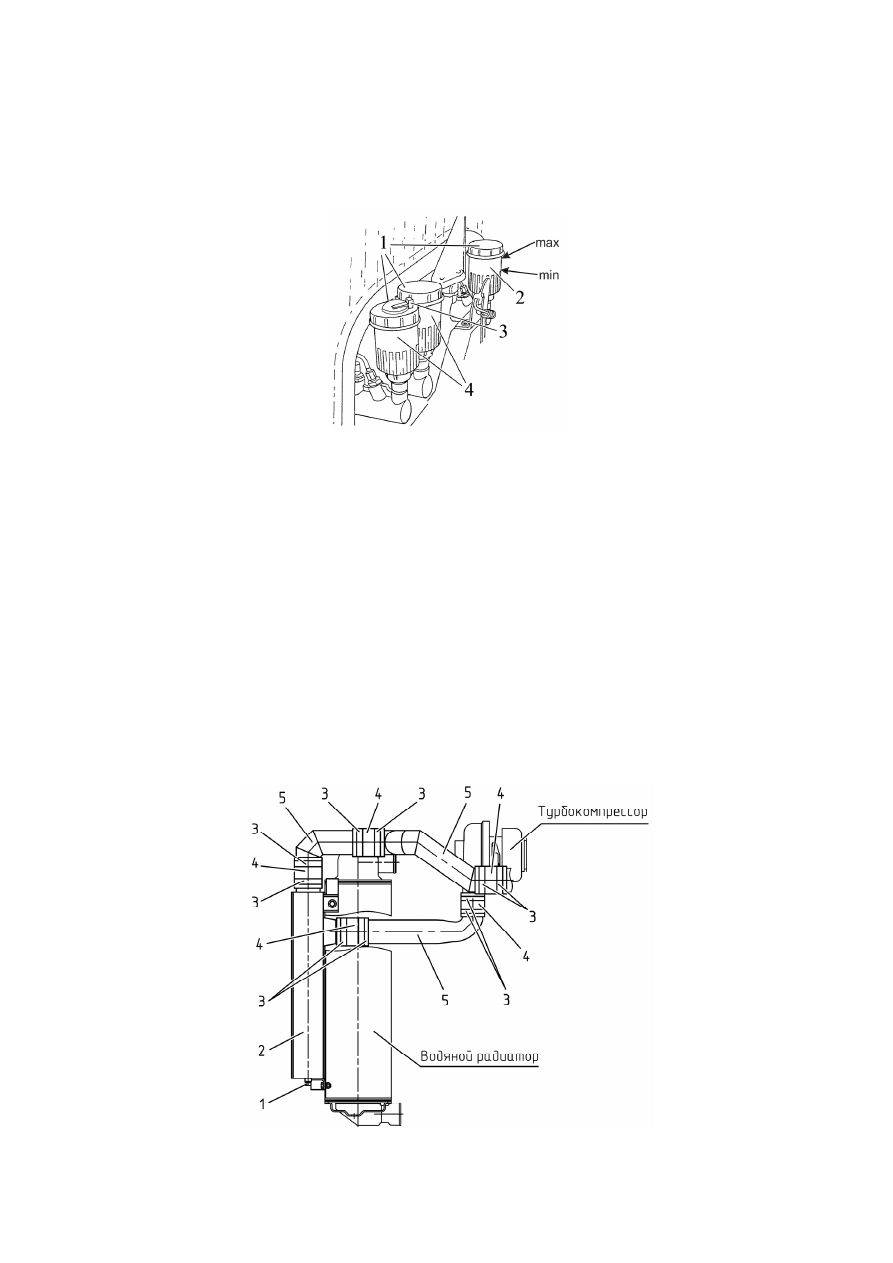

1 – крышка бачка; 2 – бачок главного цилиндра сцепления; 3 – датчик контроля

уровня тормозной жидкости; 4 – бачок главного тормозного цилиндра.



Рисунок 5.4.8 – Проверка уровня тормозной жидкости в бачках главных цилинд-

ров гидроприводов управления сцеплением и тормозами



Кроме того, для контроля уровня тормозной жидкости в бачках главных тормозных ци-

линдров на крышке одного из бачков  главных тормозных цилиндров монтируется датчик кон-

троля уровня тормозной жидкости 3. При загорании контрольной лампы уровня тормозной жид-

кости, расположенной в БКЛ щитка приборов, необходимо остановить трактор, заглушить дви-

гатель и долить тормозную жидкость в бачки главных тормозных цилиндров до меток «max».



5.4.1.18 Операция 17. Удаление конденсата из бачков радиатора ОНВ двигателя

Операция производится в осенне-зимний период через каждые 8-10 часов работы трак-

тора или ежесменно, а в весенне-летний период – через каждые 125 часов работы трактора.

Для  удаления  конденсата  из  бачков  радиатора  ОНВ  двигателя  необходимо  вы-

полнить следующее:

-  отвернуть  две  пробки 1 (рисунок 5.4.9) в  нижней  части  радиатора  охладителя

наддувочного воздуха 2;

- дать стечь конденсату;

- завернуть пробки 1.







1 – пробка; 2 – охладитель  надувочного  воздуха; 3 – хомуты; 4 – термостойкие

силиконовые патрубки; 5 – воздухопроводы.



Рисунок 5.4.9 – Обслуживание ОНВ двигателя



131

5.4.2 Техническое обслуживание через каждые 125 часов работы (ТО-1)



5.4.2.1 Общие указания



Выполните  предыдущие  операции,  а  также  операции,  перечисленные  в  на-

стоящем подразделе 5.4.2.




 5.4.2.2

Операция 18.  Проверка  затяжки  резьбовых  соединений  крепления

колес

Операция  проверки  затяжки  резьбовых  соединений  крепления  колес  прово-

дится единожды с первым ЕТО (через 8-10 часов работы), выполненным потребите-
лем и далее через каждые 125 часов работы трактора.



Проверьте затяжку гаек крепления колес и болтов ступиц, и, если необходимо,

подтяните:

-  момент  затяжки  болтов 2 (рисунок 5.4.10) клеммовых  ступиц  задних  колес

должен быть от 300 до 400 Н·м (четыре болта на каждую ступицу). Если установле-
ны конические ступицы – момент затяжки болтов 4 конических ступиц должен быть
от 360 до 450 Н·м;

- момент затяжки гаек 3 крепления задних колес к ступице должен быть от 300

до 350 Н·м;

- момент затяжки гаек 1 крепления передних колес к фланцам редуктора ПВМ

должен быть от 200 до 250 Н·м;

-  момент  затяжки  гаек 5 крепления  дисков  передних  колес  к  кронштейнам

ободьев должен быть от 180 до 240 Н·м.

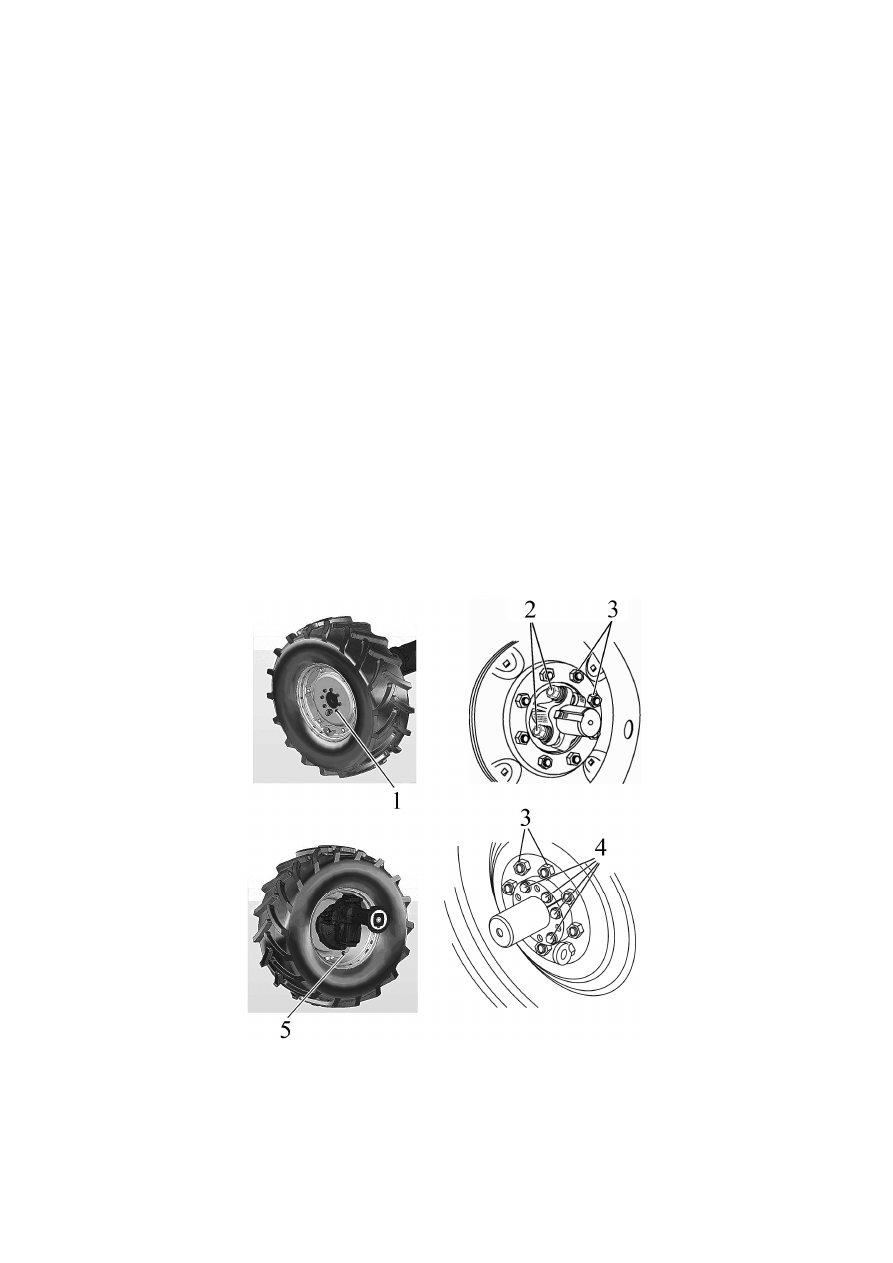

 1

–

гайка  крепления  дисков  передних  колес  к  фланцам  редуктора  ПВМ; 2 –

болт крепления клеммовых ступиц задних колес; 3 – гайка крепления задних колес к
ступицам; 4 – болт крепления конических ступиц задних колес; 5 – гайка крепления
дисков передних колес к кронштейнам ободьев.



Рисунок 5.4.10 – Проверка затяжки резьбовых соединений крепления колес





132



5.4.2.3 Операция 19. Промывка трактора и очистка интерьера кабины



Вымойте трактор и очистите интерьер кабины.
Во  время  мойки  трактора  струей  воды  двигатель  должен  быть  заглушен,  вы-

ключатель «массы» должен находиться в положении «выключено».

При мойке трактора принять меры по защите электрических и электронных из-

делий,  разъемов  от  попадания  на  них  струй  воды.  Запрещается  направлять  струю
воды на электрические и электронные изделия, разъемы жгутов.

Максимальная  температура  воды  не  должна  превышать 50

0

С.  Запрещается

добавлять в воду для мойки агрессивные добавки (моющие средства).


После  мойки  трактора  провести    очистку  сжатым  воздухом  электрических  и

электронных изделий, разъемов жгутов.




 5.4.2.4

Операция 20. Проверка затяжки болтов хомутов воздуховодов ОНВ



Проверьте и, если необходимо, подтяните болты всех хомутов 3 (рисунок  5.4.9)



воздуховодов ОНВ. Момент затяжки болтов хомутов червячного типа – от 5 до 8 Н⋅м,
момент затяжки болтов хомутов шарнирного типа – от 10 до 15 Н⋅м.





ВНИМАНИЕ:  ПОСЛЕ  ПРОВЕРКИ  МОМЕНТА  ЗАТЯЖКИ  БОЛТОВ  ХОМУТОВ

ТРЕБУЕТСЯ  ПРОВЕРИТЬ  ГЕРМЕТИЧНОСТЬ  ВСЕХ  СОЕДИНЕНИЙ  ТРАКТА  ОХЛА-
ЖДЕНИЯ  НАДДУВОЧНОГО  ВОЗДУХА  ДВИГАТЕЛЯ,  ДЛЯ  ЧЕГО  НЕОБХОДИМО
ПРОИЗВЕСТИ ОСМОТР НА НАЛИЧИЕ ПОВРЕЖДЕНИЙ И НЕПЛОТНОСТИ СОЕДИ-
НЕНИЙ  ВСЕХ  ВОЗДУХОПРОВОДОВ  И  СИЛИКОНОВЫХ  ПАТРУБКОВ  СИСТЕМЫ
ОХЛАЖДЕНИЯ  НАДДУВОЧНОГО  ВОЗДУХА.  ЕСЛИ  ПРИ  ПРОВЕРКЕ  ВЫЯВЛЕНЫ
НЕИСПРАВНОСТИ  ИЛИ  ПОВРЕЖДЕНИЯ,  НЕОБХОДИМО  ВЫЯСНИТЬ  ПРИЧИНУ
ИХ ПОЯВЛЕНИЯ И ПРИНЯТЬ МЕРЫ ПО ИХ УСТРАНЕНИЮ!





ЗАПРЕЩАЕТСЯ  ЭКСПЛУАТАЦИЯТРАКТОРА  С  НЕИСПРАВНОСТЯМИ  СИС-

ТЕМЫ ОХЛАЖДЕНИЯ НАДДУВОЧНОГО ВОЗДУХА!




 5.4.2.5

Операция 21. Проверка давления воздуха в шинах



Величина давления в шинах передних и задних колес должно выбираться ис-

ходя  из  нагрузки  на  одинарную  шину,  скорости  движения  трактора  и  выполняемой
работы.  Если  необходимо,  доведите  давление  в  шинах  до  требуемой  величины  в
соответствии  с  подразделом 3.2.8 «Выбор  оптимального  внутреннего  давления  в
шинах в зависимости от условий работы и нагрузки на оси трактора».





ВНИМАНИЕ:  КОНТРОЛЬ,  А  ПРИ  НЕОБХОДИМОСТИ  ДОВЕДЕНИЕ  ДО  НОР-

МЫ  ВНУТРЕННЕГО  ДАВЛЕНИЯ  В  ШИНАХ  ТРАКТОРА,  ПРОИЗВОДИТСЯ  КАЖДЫЙ
РАЗ  ПРИ  ПЕРЕХОДЕ  ТРАКТОРА  С  ОДНОГО  ВИДА  РАБОТ  НА  ДРУГОЙ  И  СМЕНЕ
АГРЕГАТИРУЕМЫХ С НИМ МАШИН И ОРУДИЙ!
