5.2  Обеспечение  доступа  к  составным  частям  для  технического  обслу-

живания



Перед  проведением  работ  по  техническому  обслуживанию  необходимо  под-

нять, затем зафиксировать капот трактора, и, при необходимости, снять обе бокови-
ны, для чего требуется выполнить следующее:

- потянуть за рукоятку 2 (рисунок 5.2.1) и приподнять капот 1 за поручень 3;

 -

зафиксировать капот 1 посредством тяги 4;

 -

убедиться в том, что капот 1 надежно  зафиксирован в поднятом положении;

 -

при необходимости, снимите левую боковину 6 и правую боковину 5, предва-

рительно отвернув по три крепежных болта 7 с каждой стороны.





Для  обеспечения  доступа  к  бачкам  главных  цилиндров  гидропривода  управ-

ления  сцеплением  и  тормозами,  а  также  к  бачку  стеклоомывателя,  необходимо  от-
крыть люк 8 (рисунок 5.2.1), предварительно открыв замок 9.





ЗАПРЕЩАЕТСЯ  ОТКРЫВАТЬ  КАПОТ  1  (РИСУНОК 5.2.1)  И  ЛЮК  8  ОД-

НОВРЕМЕННО.






 1

–

капот;   2 – рукоятка;   3 – поручень;   4 – тяга;   5, 6 – боковины;   7 – болт;

8 – люк; 9 – замок.

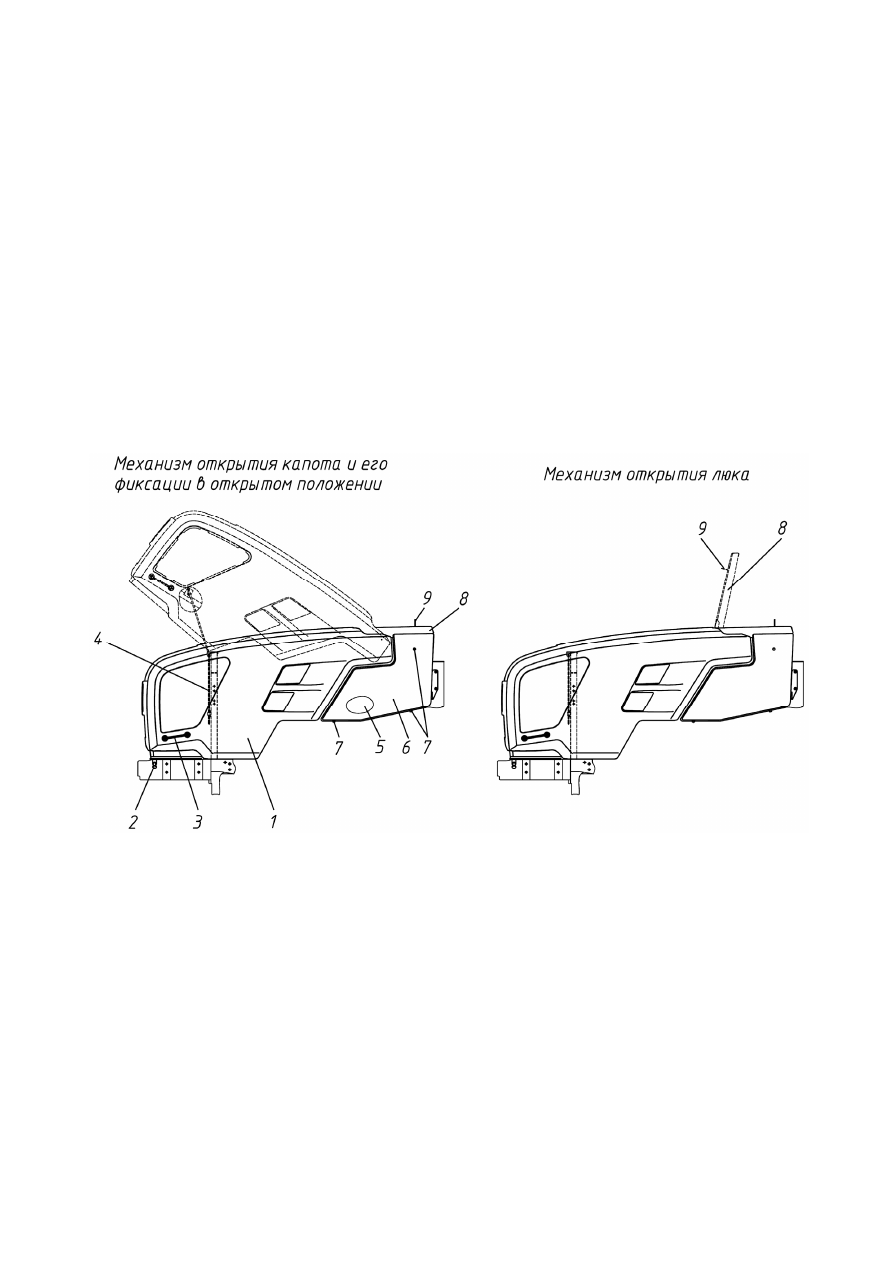

Рисунок 5.2.1 – Механизм открытия капота и люка, фиксация капота в откры-

том положении



122

5.3 Порядок проведения технического обслуживания



Содержание  операций  планового  технического  обслуживания  тракторов  «БЕ-

ЛАРУС-922.5» в процессе эксплуатации изложены в таблице 5.2.





Таблица 5.2

Периодичность, ч

№ опе-

рации

Наименование операции

8-10 125 250  500  1000 2000

1

Проверить уровень масла в картере двигателя

X











2

Очистить генератор

X











3

Проверить уровень масла в баке ГНС

X











4

Проверить уровень масла в баке ГОРУ

X











5

Проверить уровень охлаждающей жидкости в

системе охлаждения двигателя

X











6

Проверить состояние шин

X











7

1)

  Проверить крепления шлангов кондиционера

X











8

Осмотреть элементы  гидросистемы

X











9

1)

  Проверить / очистить дренажные трубки  кон-

диционера от конденсата

X











10

 1)

  Проверить / очистить конденсатор кондиционера

X











11



Проверить / очистить водяной радиатор дви-

гателя и радиатор ОНВ двигателя



X













12

2)

  Проверить / промыть захваты ЗНУ

X











13  Проверить  работу  тормозов  в  движении,  ра-

ботоспособность  двигателя,  рулевого  управ-

ления, приборов освещения и сигнализации.

X











14  Удалить конденсат из баллона пневмосистемы

X











15  Проверить  состояние  жгутов  и  проводов

электрооборудования  в  моторном  отсеке,  в

зоне передней стенки кабины и видимых час-

тей электропроводки

X











16  Проверить  уровень  тормозной  жидкости  в

бачках  главных  цилиндров  гидроприводов

управления сцеплением и тормозами

X











17  Удалить конденсат из бачков радиатора ОНВ

двигателя

X

зима

X

лето









18

3)

  Проверить затяжки резьбовых соединений

крепления колес

X

X









19  Вымыть трактор и очистить интерьер кабины



Х









20  Проверить затяжку болтов хомутов воздухо-

водов ОНВ



X









21

4)

  Проверить давление воздуха в шинах



X









22  Слить отстой из топливного бака



X









23  Слить отстой из фильтра грубой очистки топлива



X









24  Очистить фильтрующие элементы фильтра

системы вентиляции и отопления кабины



X









25  Смазать подшипники осей шкворней ПВМ



X









26

1)

  Проверить / отрегулировать  натяжения  рем-

ня привода компрессора кондиционера



X









27  Проверить  уровень  масла  в  промежуточной

опоре карданного привода ПВМ



X









28  Проверить / отрегулировать управление сце-

плением



X









29

 5)

  Провести  обслуживание  АКБ





X







30  Смазать шарниры гидроцилиндра ГОРУ





X







31  Проверить / отрегулировать люфты в шарни-

рах рулевой тяги





X









123



Продолжение таблицы 5.2

Периодичность, ч

№ опе-

рации

Наименование операции

8-10 125  250  500 1000 2000

32  Проверить / отрегулировать   сходимость

передних колес





X





33  Смазать подшипник отводки сцепления





X





34  Заменить масляный фильтр двигателя





X





35  Заменить масло в картере двигателя





X





36  Проверить/подтянуть болтовые соединения ТСУ





X





37  Слить    отстой    из    фильтра    тонкой  очистки

топлива





X





38  Обслужить генератор и стартер





X





39  Очистить  фильтрующий  элемент  фильтра  ре-

гулятора давления воздуха в пневмосистеме







X





40  Проверить / отрегулировать  управление  ра-

бочими тормозами







X





41  Проверить / отрегулировать  управление

стояночным тормозом







X





42  Проверить  герметичность  магистралей  пнев-

мосистемы







X





43  Проверить / отрегулировать  привод  тормоз-

ного крана пневмосистемы







X





44  Проверить  герметичность  всех  соединений

воздухоочистителя и впускного тракта







X





45  Проверить / отрегулировать  подшипники  ко-

лесного редуктора ПВМ







X





46  Проверить / отрегулировать подшипники осей

шкворня колесных редукторов ПВМ







X





47

 6)

  Проверить  уровень  масла  в  корпусах  тормо-

зов, работающих в масляной ванне







X





48  Проверить / отрегулировать зазоры между

клапанами и коромыслами двигателя







X





49  Проверка степени износа накладок тормоз-

ных лент ВОМ







X





50  Проверить уровень масла в корпусе главной

передачи и колесных редукторах ПВМ







X





51  Проверить уровень масла в трансмиссии







X



52

 7)

  Заменить сменный фильтрующий элемент ГНС







X

X



53

 7)

  Заменить  сменный  фильтрующий  элемент

бака ГОРУ







X

X



54  Заменить масло в баке ГНС









X



55  Заменить масло в баке ГОРУ









X



56  Заменить масло в трансмиссии









X



57



  Заменить масло в корпусе главной передачи

ПВМ, промежуточной опоре карданного приво-

да ПВМ и корпусах колесных редукторов ПВМ









X



58

 6)

  Заменить масло в корпусах тормозов, рабо-

тающих в масляной ванне









X



59  Заменить тормозную жидкость в приводе

управления сцеплением









X



60  Заменить тормозную жидкость в приводе

управления тормозами









X



61

 8)

  Смазать механизм шестеренчатых раскосов ЗНУ









X







124



Окончание таблицы 5.2

Периодичность, ч

№ опе-

рации

Наименование операции

8-10 125 250  500  1000 2000

62  Заменить  смазку  в  шарнирах  рулевой  тяги  и

промыть детали шарниров рулевой тяги









X



63  Проверить / отрегулировать  регулятор  дав-

ления пневмосистемы









X



64  Проверить / затянуть  болты  крепления  голо-

вок цилиндров









X



65  Проверить / подтянуть  наружные  резьбовые

соединения трактора









X



66  Промыть  систему  охлаждения  двигателя  и

заменить  охлаждающую  жидкость  в  системе
охлаждения двигателя













X

67  Заменить  фильтрующие  элементы  фильтра

системы вентиляции и отопления кабины











X

68  Заменить  фильтрующий  элемент  фильтра

грубой очистки топлива

Через каждые 600 часов ра-

боты или один раз в год

69  Заменить  фильтрующий  элемент  фильтра

тонкой очистки топлива

Через каждые 600 часов ра-

боты или один раз в год

70

 1)

  Заменить фильтр-осушитель  системы  конди-

ционирования воздуха

Через каждые 800 часов ра-

боты или один раз в год

71  Проведите  комплексное  обслуживание  сис-

темы “COMMON RAIL”

Через каждые 3000 часов ра-

боты или один раз в год

72

Отрегулировать давление масла в системе
смазки двигателя

По мере отклонения от нормы

давления масла в двигателе

73  Обслужить воздухоочиститель двигателя

По мере засоренности

________________________________________________________________________________________________________________________________________________



1)

Операция выполняется при установке на тракторе кондиционера взамен

вентилятора-отопителя.



2)

Операция выполняется при комплектации ЗНУ трактора нижними тягами с

захватами.



3)

 Операция проводится единожды с первым ЕТО (через 8-10 часов работы),

выполненным потребителем и далее через каждые 125 часов работы трактора.



4)

 Контроль, а при необходимости доведение до нормы внутреннего давле-

ния в шинах трактора, производится каждый раз при переходе трактора с одного
вида работ на другой и смене агрегатируемых с ним машин и орудий.



5)

 Периодичность проверки и обслуживания АКБ – один раз в 3 месяца, не реже.



6)

  Операция  выполняется  при  установке  на  тракторе  по  заказу  тормозов,

работающих в масляной ванне.



7)

 Первая и вторая замена выполняется через 500 часов работы трактора.

Далее замену требуется производить через каждые 1000 часов работы, одновре-
менно с заменой масла.



8)

 При установке по заказу винтовых раскосов операция не выполняется
