2.2 Прокачка гидравлической системы управления сцеплением

Прокачку гидравлической системы выполнять следующим образом:

- заполнить бачок 1 (рисунок 5.4.17) тормозной жидкостью до отметки «MAX»;

- снять с рабочего цилиндра 20 защитный колпачок 18 и на головку перепускного

клапана 17 надеть резиновый шланг, опустив его в емкость с тормозной жидкостью;

- произвести несколько нажатий на педаль сцепления;

-  удерживая  ее  в  нажатом  положении,  отвернуть  перепускной  клапан 17 на  чет-

верть оборота, выпустив излишки тормозной жидкости с пузырьками воздуха в сосуд с

тормозной жидкостью;

- завернуть перепускной клапан 17 и отпустить педаль сцепления;

-  прокачать  систему до  полного  исчезновения  воздушных  пузырьков  в  выпускае-

мой тормозной жидкости;

- снять шланг и надеть защитный колпачок 18;

- проверить уровень тормозной жидкости в бачке 1 и, при необходимости, долить.



ВНИМАНИЕ: ПРИ ПРОКАЧКЕ ГИДРОСИСТЕМЫ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ ПОДДЕР-

ЖИВАЙТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ 1 МЕЖДУ ОТМЕТКАМИ «MIN» и «MAX»!

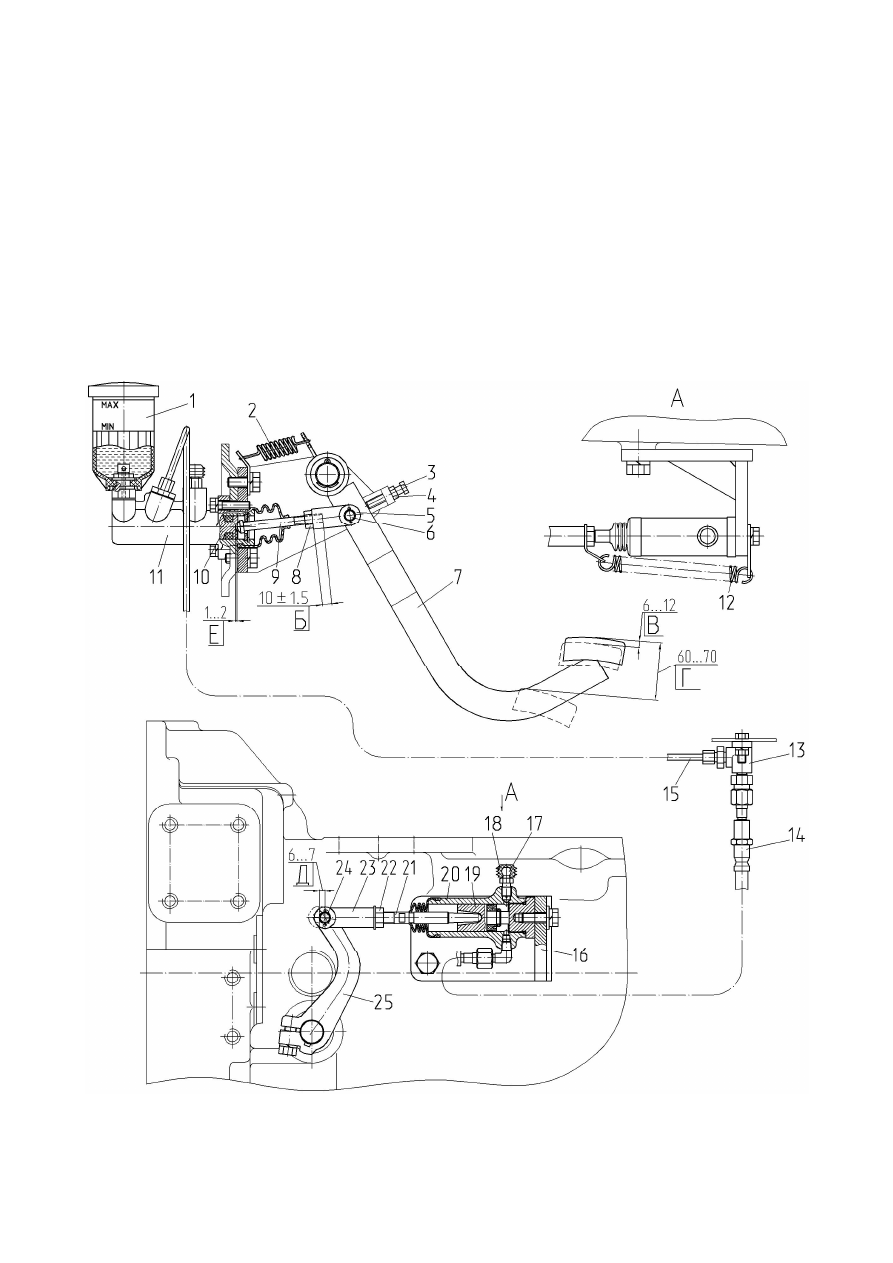

1 – бачок;  2, 12 – пружина;  3 – болт; 4, 8, 22 – гайка;  5, 23 – вилка; 6, 24 – палец;

7 – педаль; 9 – толкатель; 10 – поршень; 11 – цилиндр главный; 13 – угольник; 14 – рукав

гибкий; 15 – трубопровод; 16 – кронштейн; 17 – перепускной клапан; 18 – защитный кол-

пачок; 19 – поршень; 20 – цилиндр рабочий; 21 – тяга; 25 – рычаг.



Рисунок 5.4.17 – Схема управления сцеплением





138

2.3 Проверка чистоты выключения сцепления
После выполнения вышеперечисленных регулировок управления сцеплением

следует произвести проверку чистоты выключения сцепления, для чего:

- включить стояночный тормоз;
-  запустить      двигатель      и      установить    частоту    вращения    двигателя

(1400±100) мин

-1

;

-  полностью  выжать  педаль  муфты  сцепления  и  не  менее  через  пять  секунд

произвести включение передач КП, которое должно быть «чистым» – без посторон-
них шумов и скрежета.

При наличии шумов или скрежета необходимо произвести проверку и, при не-

обходимости, повторные регулировки, перечисленные в подпункте 2.1.

После  прокачки  гидравлической  системы  при  неработающем  двигателе  сум-

марный  свободный  ход  педали 7 (рисунок 5.4.17) должен  составлять  размер  Г,  что
соответствует перемещению рычага 25 на радиусе 120 мм на величину Д.



139

5.4.3 Техническое обслуживание через каждые 250 часов работы (2ТО-1), через

каждые 500 часов работы (ТО-2), через каждые 1000 часов работы (ТО-3), через каж-

дые 2000 часов  работы  (специальное  обслуживание)  и  техническое  обслуживание,

не совпадающее со сроками проведения ТО-1, 2ТО-1, ТО-2, ТО-3 и специальным ТО



5.4.3.1 Общие указания





ВНИМАНИЕ: ОПЕРАЦИИ 2ТО-1, ТО-2, ТО-3 И СПЕЦИАЛЬНОГО ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ,  ЗА  ИСКЛЮЧЕНИЕМ  ОПЕРАЦИЙ    «ПРОВЕРКА / РЕГУЛИРОВКА

СХОДИМОСТИ  ПЕРЕДНИХ  КОЛЕС»  И  «ПРОВЕРКА / РЕГУЛИРОВКА  ЛЮФТОВ  В  ШАР-

НИРАХ РУЛЕВОЙ ТЯГИ» ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО ДИЛЕРЫ!





Операции 2ТО-1 выполняются через каждые 250 часов работы трактора совмест-

но с операциями ЕТО и ТО-1.



Операции ТО-2 выполняются через каждые 500 часов работы трактора совместно

с операциями ЕТО, ТО-1 и 2ТО-1.



Операции ТО-3 выполняются через каждые 1000 часов работы трактора совмест-

но с операциями ЕТО, ТО-1, 2ТО-1 и ТО-2.



Операции  специального  технического  обслуживания  выполняются  через  каждые

2000 часов работы трактора совместно с операциями ЕТО, ТО-1, 2ТО-1, ТО-2, и ТО-3.



5.4.3.2 Операция 31. Проверка / регулировка люфтов в шарнирах рулевой тяги

Для  проверки  свободного  хода  и  люфтов  в  шарнирах 1 (рисунок 5.4.19) рулевой

тяги 4, необходимо при работающем двигателе повернуть рулевое колесо в обе стороны.

При наличии углового люфта рулевого колеса свыше 25° градусов (усилие для поворота

рулевого колеса должно быть (10±1) Н), как показано на рисунке 5.4.18, требуется устра-

нить люфты в шарнирах рулевых тяг, для чего необходимо выполнить следующее:

- заглушить двигатель;

- снять контровочную проволоку 3 (рисунок 5.4.19);

- завернуть резьбовую пробку 2 так, чтобы устранить зазор в шарнирном соединении;

- законтрить пробку 2 проволокой 3.



Если подтяжкой резьбовых пробок люфт в шарнирах не устраняется, необходимо

разобрать шарнир и заменить изношенные детали.

Кроме того, причиной повышенного углового люфта рулевого колеса может быть

слабая затяжка корончатых гаек конусных пальцев гидроцилиндров ГОРУ.

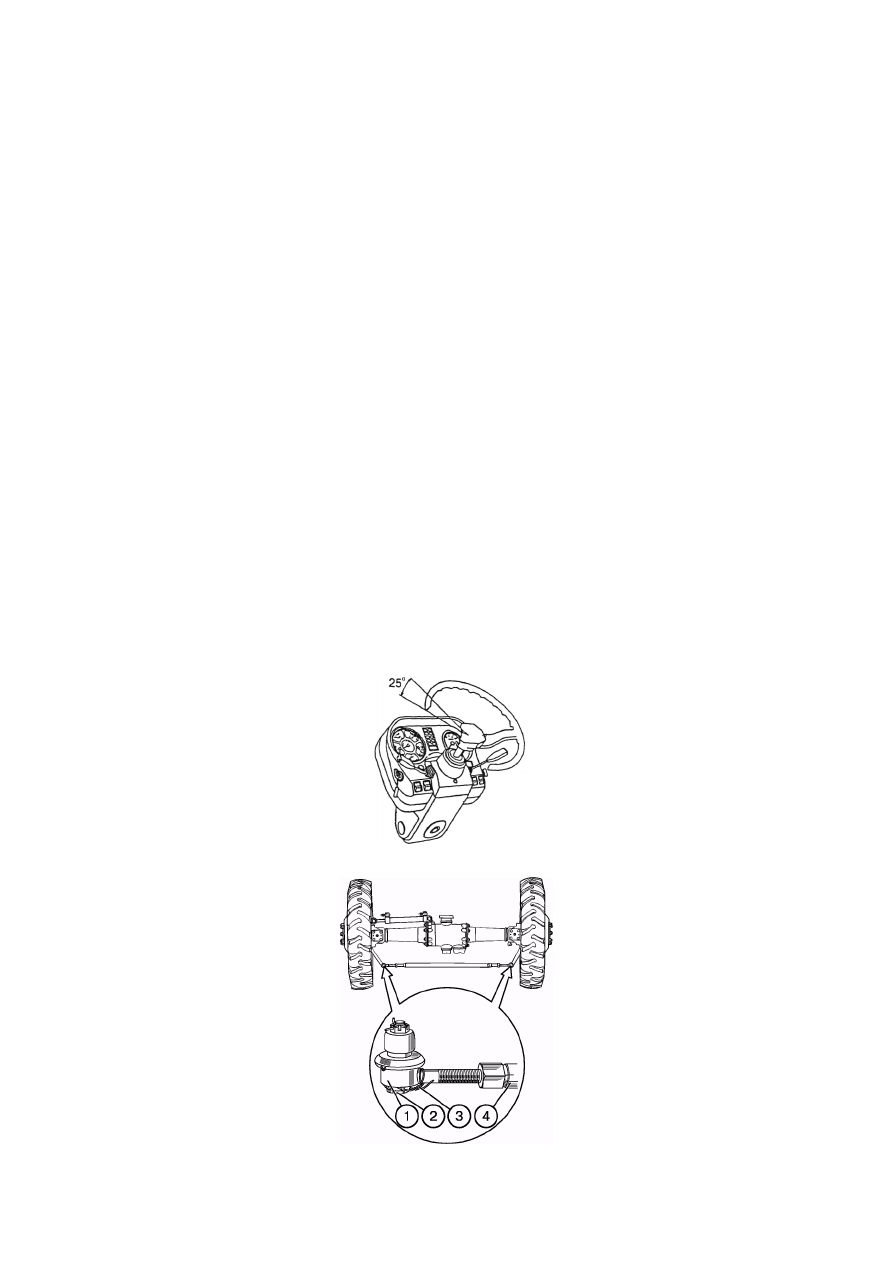

Рисунок 5.4.18 – Проверка люфта в рулевого





1 – шарнир; 2 – пробка; 3 – контровочная проволока; 4 – рулевая тяга.



Рисунок 5.4.19 – Техническое обслуживание шарниров рулевых тяг



140

 5.4.3.3

Операция 32. Проверка / регулировка сходимости колес

Регулировка  сходимости  передних  колес  производится  для  предотвращения

преждевременного выхода из строя передних шин.



ВНИМАНИЕ: ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС

ТРЕБУЕТСЯ  ВЫПОЛНЯТЬ  КАЖДЫЕ 250 ЧАСОВ  РАБОТЫ  ТРАКТОРА,  А  ТАКЖЕ
ПОСЛЕ  ИЗМЕНЕНИЯ  ШИРИНЫ  КОЛЕИ  ПЕРЕДНИХ  КОЛЕС.  ПЕРЕД  ПРОВЕРКОЙ
СХОДИМОСТИ  ПЕРЕДНИХ  КОЛЕС  ОБЯЗАТЕЛЬНО  ВЫПОЛНИТЕ  ПРОВЕРКУ  И,
ЕСЛИ НЕОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!



Для проведения регулировки выполните следующее:
1. Установите требуемое давление в шинах в соответствии подразделом «Вы-

бор оптимального внутреннего давления в шинах в зависимости от условий работы
и нагрузки на оси трактора» раздела 3 «Использование трактора по назначению».

2. Установите передние колес
а  трактора  в  положение,  соответствующее  прямолинейному  движению,  для

чего  на  горизонтальной  площадке  с  твердым  покрытием  проедьте  на  тракторе  в
прямом  направлении  не  менее  трех  метров  и  остановитесь.  Включите  стояночный
тормоз во избежание перемещения трактора.

3. Замерьте расстояние «А» (рисунок 5.4.20) на высоте центров колес спереди

и сделайте видимые отметки в местах замера.
 4.

Отключите стояночный тормоз, переместите трактор вперед так, чтобы пе-

редние колеса провернулись на половину оборота и замерьте расстояние «Б» между
закраинами ободьев на уровне центров колес сзади в отмеченных точках.
 5.

Если величина («Б»-«А») находится в пределах от 0 до 8 мм – сходимость

отрегулирована  правильно.  Если  величина («Б»-«А»)  меньше 0 или  больше 8 мм,
выполните следующее:

     а) не меняя положение трактора, отверните контровочные гайки 1 и 3;
     б) вращая трубу 2 рулевой тяги, добейтесь, чтобы величина («Б»-«А») на-

ходилась в  пределах от  0 до 8 мм;

     в) повторите операции, описанные в подпунктах  4 и 5.
     г) если величина («Б»-«А») укладывается в пределы от 0 до 8 мм – затяни-

те моментом от 100 до 140 Н·м контровочные гайки 1 и 3 рулевой тяги, не изменяя
ее длины.

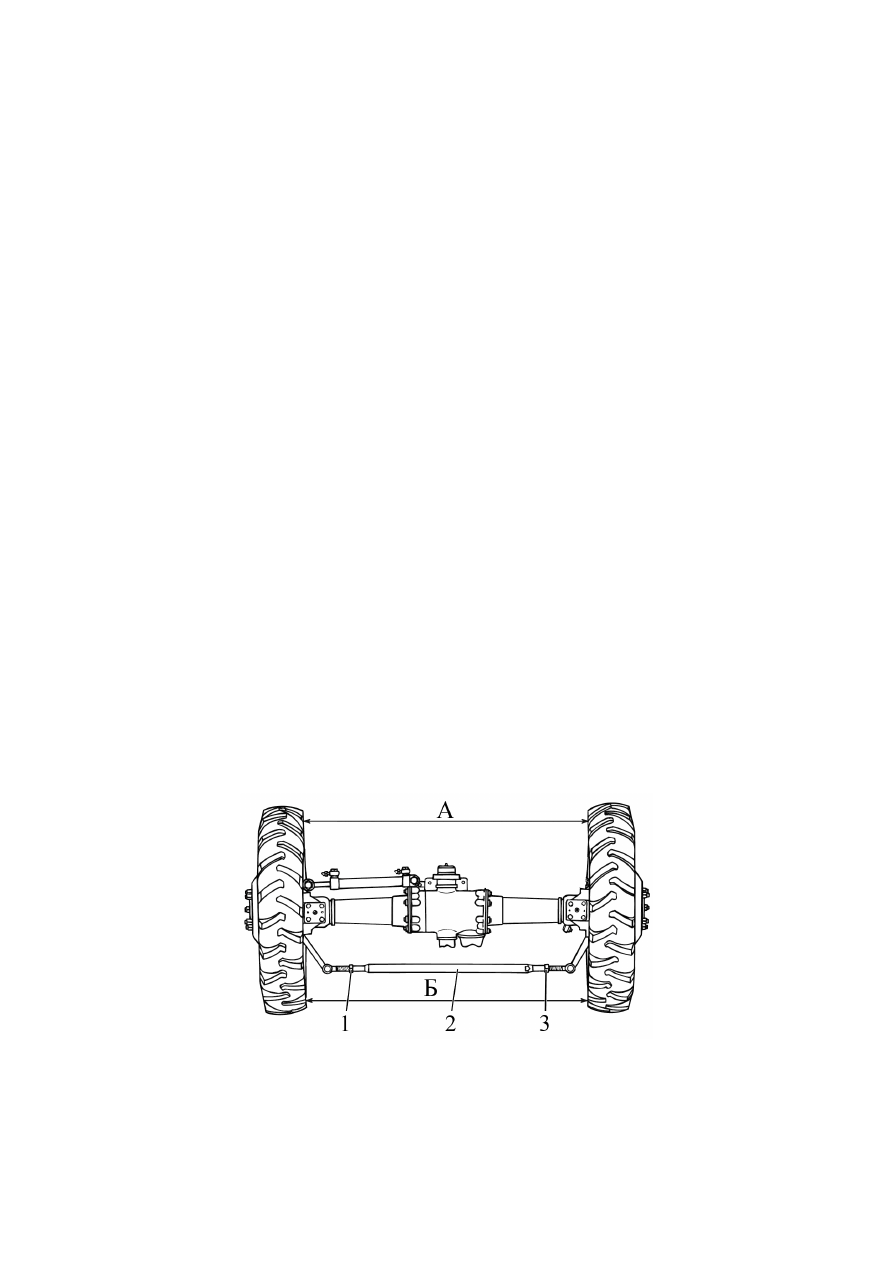

1, 3 – контровочная гайка; 2 – регулировочная труба рулевой тяги.



Рисунок 5.4.20 – Схема регулировки сходимости передних колес
