Рулевое управление трактора МТЗ-310, МТЗ-320
На тракторе установлено гидрообъемное рулевое управление (ГОРУ) на базе насоса - дозатора. Состоит из рулевой колонки 8 (рис. В36), насоса - дозатора 9, гидроцилиндра 1, осуществляющего поворот трактора, насоса питания 2 с приводом от двигателя и соединительной гидроарматуры.
Масляной емкостью является маслобак 3 гидронавесной системы. Насос - дозатор посредством кардана соединен с рулевым валом.

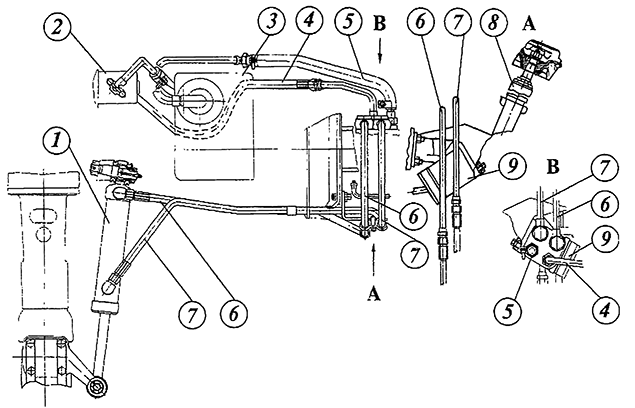

Рис. В36. Управление рулевое гидрообъемное
- 1 - гидроцилиндр;
- 2 - насос питания;
- 3 - маслобак;
- 4 - маслопровод нагнетательный;
- 5 - маслопровод сливной;
- 6, 7 - маслопроводы гидроцилиндра;
- 8 - колонка рулевая;
- 9 - насос - дозатор.
Во время работы трактора при прямолинейном движении полости цилиндра заперты поясками золотника насоса - дозатора и масло от насоса питания, поступая к насосу - дозатору, возвращается в корпус гидроагрегатов гидросистемы. При повороте рулевого колеса золотник насоса - дозатора смещается, обеспечивая подачу масла в гидроцилиндр 1 поворота в количестве, пропорциональном углу поворота рулевого колеса.
При неработающем двигателе насос - дозатор при повороте руля засасывает из гидробака масло и подает его в соответствующую полость гидроцилиндра, обеспечивая поворот направляющих колес. Усилие на рулевом колесе при этом резко возрастает.
