Передняя ось трактора MT3-310

Передняя ось трактора MT3-310

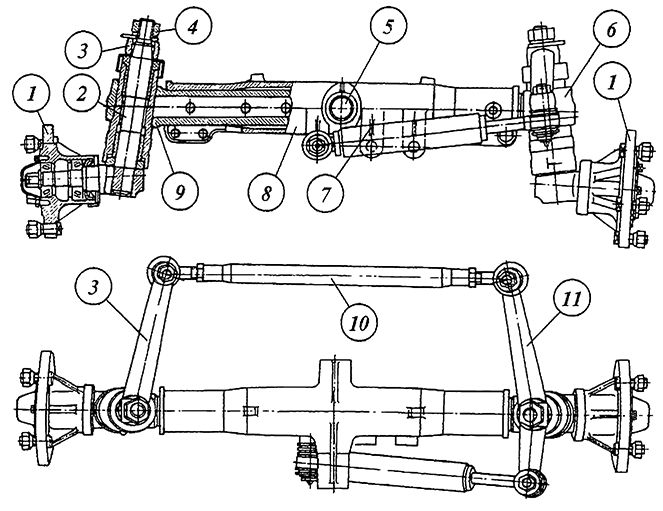

Передняя неведущая ось трактора (рис. В35) представляет собой качающуюся трубчатую балку 8 телескопического типа, соединенную с полурамой при помощи оси 5 качания, в которую вставлены выдвижные кулаки 6, 9.

Рис. В35. Передняя ось.

В кулаках 6, 9 на втулках установлены поворотные цапфы 2, на верхних концах которых закреплены поворотные рычаги 3, 11, связанные между собой рулевой тягой 10. Левый рычаг связан с гидроцилиндром 7.

На оси поворотных цапф 2 установлены посредством 2 - х конических роликовых подшипников ступицы 1 колес.

Выдвижные кулаки могут иметь три положения с интервалом 100 и 75 мм, что позволяет менять колею направляющих колес.
