Колесные редукторы трактора МТЗ-310, МТЗ-320

Колесные редукторы трактора МТЗ-310, МТЗ-320

Колесные редукторы установлены на рукавах 14, 37 (рис. В31) ПВМ через пару конических подшипников 17, 21. Каждый из редукторов состоит из корпуса 7 (рис. В33), крышки 1, пары цилиндрических шестерен 3, 17, фланца 18, сдвоенного карданного шарнира 11.

Правый и левый редукторы посредством рычагов 38 (рис. В31) и 22, а также рулевой тяги связаны между собой. Поворотный рычаг 3 правого редуктора соединен со штоком гидроцилиндра рулевого управления. Конические подшипники 17, 21 с помощью прокладок 4 регулируются с натягом таким образом, чтобы усилие, приложенное к фланцу крепления колес для поворота редуктора поддомкраченного ПВМ, было в пределах 30...50 Н (3...5 кгс).

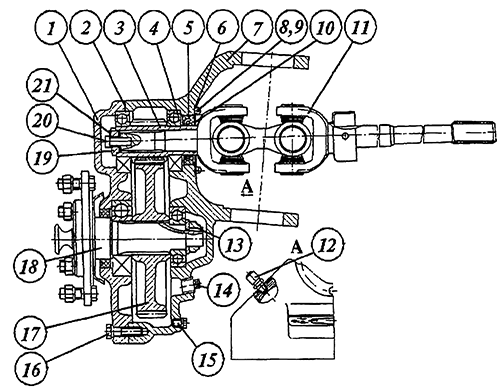

Рис. В33. Редуктор.

1 - крышка;
2 - прокладка;
3 - шестерня;
4 - подшипник;
5 - манжета;
6 - кольцо;
7 - корпус;
8 - винт;
9 - шайба;
10 - грязевик;
11 - шарнир;
12 - сапун;
13 - гайка;
14,15 - пробка;
16 - болт;
17 - шестерня;
18 - фланец;
19 - шайба;
20 - болт;
21 - пластина фиксирующая.
