Управление ВОМ трактора МТЗ-310, МТЗ-320

Управление ВОМ осуществляется следующим образом:

1. Установите зависимый или синхронный режим рычагом 1 (рис. В29) управления.

Для установки зависимого режима (см. рис. В29, а):

установите рычаг 1 в нейтральное положение;
установите ограничитель 2 в положение В (в правое отверстие), не заворачивая винт крепления ограничителя до отказа;
проверните ограничитель 2 вокруг винта до упора в рычаг 1 и заверните винт крепления ограничителя до отказа.

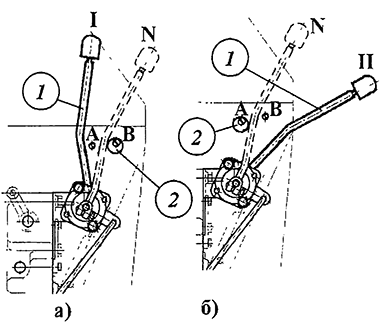

Рис. В29. Управление ВОМ 1 - рычаг управления ВОМ; 2 - ограничитель.

ВНИМАНИЕ! Включение зависимого режима работы ВОМ производите при минимальных оборотах двигателя и выключенном сцеплении перемещением рычага 1 вперед по ходу трактора до установки в фиксированное положение I.

Для установки синхронного режима работы (см. рис. В29, б):

установите рычаг 1 в нейтральное положение;
установите ограничитель 2 в положение А (в левое отверстие), не заворачивая винт крепления ограничителя до отказа;
проверните ограничитель 2 вокруг винта до упора в рычаг 1 и заверните винт до отказа.

ВНИМАНИЕ! Включение синхронного режима работы производите во время остановки или начале движения трактора при плавном включении сцепления путем перемещения рычага 1 назад по ходу трактора до установки его в фикси - рованное положение II.

ПОМНИТЕ! При неиспользовании ВОМ рычаг 1 должен находиться в нейтральном положении.

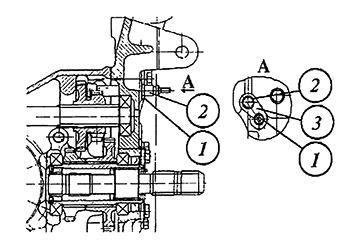

2. Установите режим частоты вращения хвостовика ВОМ 540 или 1000 об/мин (3,4 или 6,3 об/м пути) валиком 2 (рис. В30), для чего:

отверните на 2 - 3 оборота болт 3 и выведите пластину 1 из кольцевой выточки на валике 2;
Установите валик 2 в переднее (по ходу трактора) положение для обеспечения частоты вращения хвостовика ВОМ 1000 об/мин или 6,3 об/м пути или крайнее заднее для обеспечения частоты вращения 540 об/мин или 3,4 об/м пути; Среднее положение - редуктор ВОМ выключен.
зафиксируйте положение валика 2 пластиной 1 и затяните болт 3.

Рис. В30.

ВНИМАНИЕ! Переключение скоростного режима редуктора валиком 2 производите на остановленном тракторе при неработающем двигателе. При необходимости слегка проверните хвостовик ВОМ. Хвостовик заднего ВОМ начинает вращение на зависимом режиме при включении сцепления, а на синхронном - с началом движения трактора.
