Управление блокировкой дифференциала трактора
МТЗ-310, МТЗ-320
Осуществляется перемещением рукоятки 1 (рис. В23) вверх - вниз, при этом через систему тяг и рычагов перемещается подвижная муфта 4 (рис. В22) включения блокировки.
При нижнем положении рукоятки 1 (рис. В23) блокировка дифференциала выключена, при установке ее в верхнее (фиксированное) положение дифференциал заднего моста заблокирован.

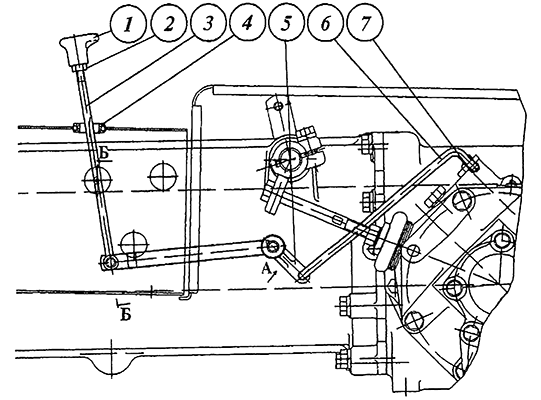

Рис. В23.
- 1 - рукоятка;
- 2 - гайка;
- 3 - тяга;
- 4 - втулка;
- 5 - рычаг;
- 6 - тяга;
- 7 - шплинт.
Включение и выключение блокировки должно производится при выключенной муфте сцепления и минимальной скорости передвижения трактора.
