Привод ПВМ трактора МТЗ-310, МТЗ-320

Привод постоянного включения, передает крутящий момент от выходного вала коробки передач к ПВМ. Состоит из фланца 1 (рис. В34), двух карданных шарниров 2, трубы 4, задней вилки 6. Фланец 1 болтами соединяется с фланцем ведущей шестерни главной передачи ПВМ, а вилка 6 - шлицами соединена с выходным валом коробки передач, имея при этом осевое перемещение по шлицам вала КПП.

Для предохранения привода предусмотрено его ограждение.

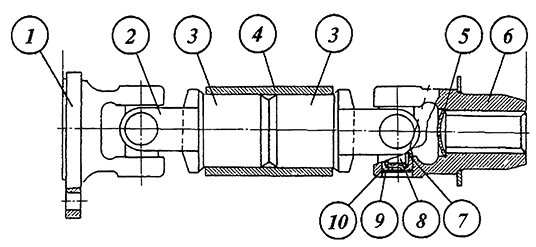

Рис. В34. Привод.

• 1 - фланец;
• 2 - шарнир карданный;
• 3 - вилка;
• 4 - труба;
• 5 - заглушка;
• 6 - вилка;
• 7 - обойма;
• 8 - крестовина;
• 9 - кольцо;
• 10 - подшипник.
