Конечные передачи трактора МТЗ-310, МТЗ-320

Конечные передачи трактора МТЗ-310, МТЗ-320

Конечные передачи повышают и передают крутящий момент от дифференциала к задним колесам трактора. Состоят из рукавов 13 (рис. В24) с крышками 10, ведущих валов шестерен 14, установленных на подшипниках 11, 12 и ведомых шестерен 1, установленных на фланцах 6, к которым крепятся задние колеса трактора.

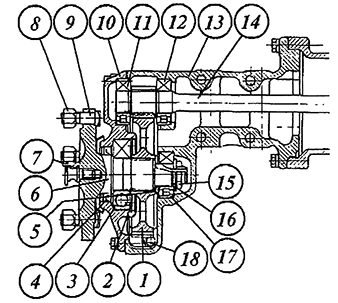

Рис. В24. Конечные передачи

1 - шестерня ведомая;
2 - кольцо;
3 - подшипник;
4 - манжета;
5 - шайба;
6 - фланец;
7 - рым - болт;
8 - гайка;
9 - болт;
10 - крышка;
11,12 - подшипник;
13 - рукав;
14 - вал - шестерня;
15 - гайка;
16 - шайба;
17 - подшипник;
18 - пробка.
