Гидроцилиндр колёс трактора МТЗ-310, МТЗ-320
Гидроцилиндр двойного действия, осуществляет поворот направляющих колес трактора.
Корпус гидроцилиндра через кронштейн крепится к полураме трактора, а подвижной шток соединен с поворотным рычагом левого бортового редуктора.

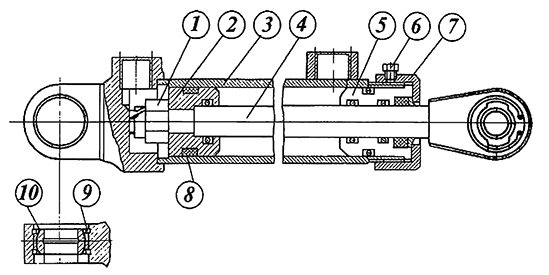

Рис. В39. Гидроцилиндр
- 1 - гайка;
- 2 - поршень;
- 3 - труба;
- 4 - шток;
- 5 - крышка передняя;
- 6 - винт стопорный;
- 7 - гайка накидная;
- 8 - уплотнение;
- 9 - кольцо;
- 10 - подшипник.
