Насос - дозатор трактора МТЗ-310, МТЗ-320



Насос - дозатор (рис. В38) включает в себя качающий узел А, распределитель В, обратный клапан 9, два противоударных клапана 7, предохранительный клапан 6 и два противовакуумных клапана 8.

Героторный качающий узел состоит из закрепленного на корпусе статора 1 и вращающегося ротора 2, связанного с золотником 3 через приводной вал 4.

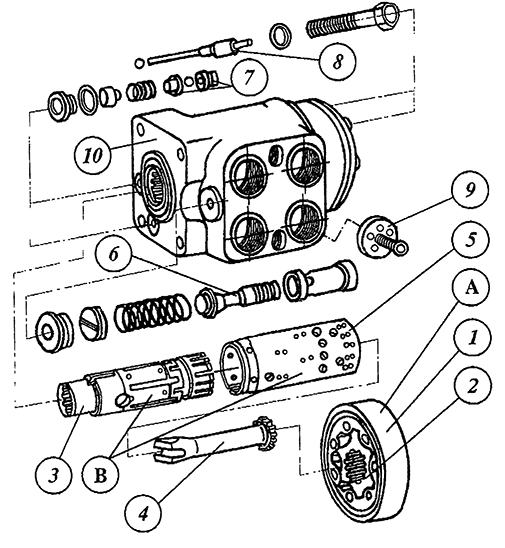

Рис. В38. Насос - дозатор.

Распределитель состоит из корпуса 10, гильзы 5 и золотника 3, соединенного шлицами с хвостовиком привода вала рулевой колонки.

Предохранительный клапан 6 ограничивает максимальное давление в нагнетательной магистрали в пределах 140 - 150 кгс/см².

Противовакуумные клапаны 8 позволяют обеспечить необходимую подачу рабочей жидкости в гидроцилиндр в аварийном режиме и при срабатывании противоударных клапанов.

Противоударные клапаны 7 ограничивают давление в магистралях цилиндров при ударной нагрузке. Давление настройки противоударных клапанов 200 - 210 кгс/см².
