Заднее навесное устройство трактора МТЗ-310,
МТЗ-320
Заднее навесное устройство установлено на прикрепленной к заднему мосту крышке заднего ВОМ и служит для присоединения к трактору навесных и полунавесных машин и орудий.
Навесное устройство состоит из нижних (продольных) тяг 16 (рис. В43), верхней тяги 13, силовых гидроцилиндров 6, оси 1, с которой соединены передние концы продольных тяг, силовые цилиндры 6, кронштейны 5 стяжек. Штоки гидроцилиндров соединены с рычагами 12, которые установлены на поворотном валу 4 и через регулируемые раскосы 14 соединены с продольными тягами 16. Раскачивание продольных тяг при движении трактора ограничивается регулируемыми стяжками 20.
Навесное устройство снабжено механизмом фиксации. Он состоит из управляемого рукояткой 3 вала 8 с кронштейном 11, который при установке его в положение "фиксация навески" упирается в упор 2 поворотного вала 1 и не дает валу возможности повернуться и опустить поворотные рычаги 12, а вместе с ними и нижние (продольные) тяги 16.
Для фиксации навесного устройства в поднятом положении необходимо поднять его в крайнее верхнее положение и рукоятку 3 перевести вперед по ходу трактора до установки на упор кронштейна 2.
Снятие навесного устройства с фиксации производится после подъема его в крайнее верхнее положение и перевода рукоятки 3 назад по ходу трактора.

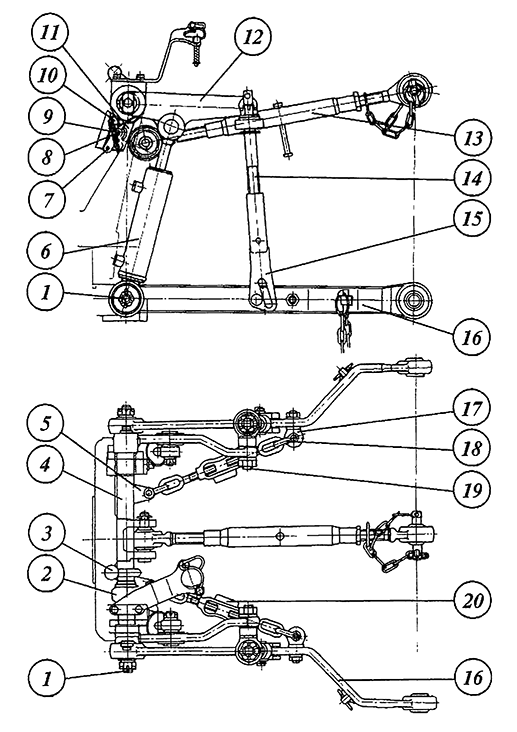

Рис. В43. Навесное устройство
- 1 - ось продольных тяг;
- 2 - упор;
- 3 - рукоятка;
- 4 - поворотный вал;
- 5 - кронштейн;
- 6 - гидроцилиндр;
- 7 - кронштейн;
- 8 - вал;
- 9 - пружина;
- 10 - кронштейн;
- 11 - кронштейн;
- 12 - рычаг;
- 13 - тяга верхняя;
- 14 - раскос;
- 15 - вилка раскоса;
- 16 - тяга нижняя;
- 17 - палец - проушина;
- 18 - серьга;
- 19 - палец;
- 20 - стяжка.
