Гидросистема навесного устройства трактора МТЗ-310, МТЗ-320
Гидросистема предназначена для управления навесными, полунавесными и гидрофицированными прицепными сельскохозяйственными машинами и состоит из маслобака 5 с фильтром, насоса 4 с приводом включения, гидравлического распределителя 3 с замедлительными клапанами 6, силовых цилиндров 1, задних выводов 2, маслопроводов и арматуры.

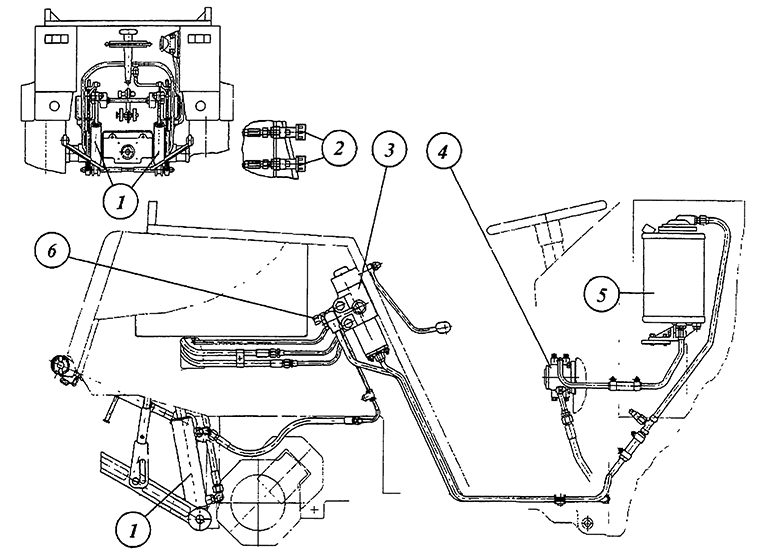

Рис. В47. Схема гидросистемы заднего навесного устройства.
