Рулевая колонка трактора МТЗ-310, МТЗ-320



Состоит из корпуса 1 (рис. В37), рулевого колеса 3, рулевого вала 6, карданного сочленения 7, амортизаторов 5, а также механизмов регулировки положения рулевого колеса по высоте и регулировки угла наклона рулевой колонки. Положение рулевого колеса по высоте регулируется в пределах 80 мм, угол наклона рулевой колонки регулируется в пределах от 25° до 40° с фиксацией через 5° в четырех положениях.

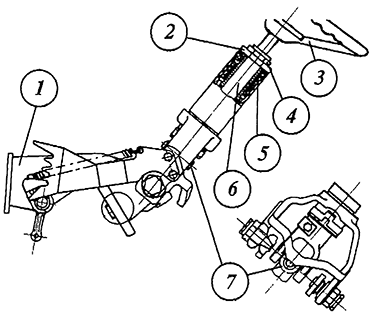

Рис. В37.

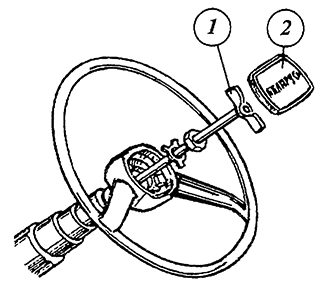

Рис. В37а.

Для изменения положения рулевого колеса по высоте снимите крышку 2 (рис. В37а), отверните на 3...5 оборотов винт 1 и, перемещая рулевое колесо вдоль оси рулевой колонки, установите его в выбранное положение, после чего заверните винт 1 и установите на место крышку 2.

Для изменения угла наклона рулевой колонки освободите ее от фиксации, выдвинув на себя рукоятку 14 (рис. В1).

Для предотвращения вибрации рулевого колеса следует затянуть гайку 2 (рис. В37) до соприкосновения с втулкой 5 при выбранных зазорах в соединениях, отвернуть гайку 2 на 1/2 оборота и законтрить контргайкой 4.

ВНИМАНИЕ! Запрещается эксплуатация трактора с нарушением указанной регулировки, так как это может привести к потере управляемости трактора.
