Регулировка фар трактора МТЗ-310, МТЗ-320



Регулировку фар производите в следующем порядке:

• произведите разметку экрана, как показано на рис. В41. При этом линию центров фар А - А нанесите на экране на расстоянии, равном высоте расположения центров фар над уровнем грунта, а линии B - B1 и E - E1 на расстоянии С (размер между центрами фар по горизонтали). Расстояние измерьте непосредственно на тракторе. Давление воздуха в шинах при этом должно соответствовать рекомендуемым нормам;
• установите трактор на ровной горизонтальной площадке перпендикулярно к экрану на расстоянии 10 м от него до рассеивателей передних фар, причем продольная плоскость симметрии трактора должна пересекаться с экраном по линии O - O1;
• включите ближний свет и отрегулируйте сначала положение одной фары (закройте другую темной тканью), потом другой, предварительно ослабив их крепление на кронштейне.

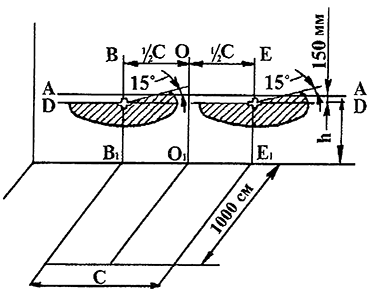

Рис. В41. Разметка экрана и регулировка передних фар.

А - А - линия центров фар;

D - D - линия на 150 мм ниже линии А - А;

О - О1 - линия симметрии экрана;

B - B1 - вертикальная ось светового пятна левой фары;

E - E1 - вертикальная ось светового пятна правой фары.

Свет фары считается отрегулированным, если центр светового пятна на экране соответствует изображенному на рисунке, а световые пятна от обеих фар находятся на одинаковой высоте.
