3. РЕМОНТ ДЕТАЛЕЙ МЕХАНИЗМА АВТОСЦЕПКИ Ж/Д ТРАНСПОРТА
Ремонт собачки автосцепки железнодорожного транспорта
Для определения мест, требующих ремонта, собачка проверяется шаблоном №
800р, как показано на фиг. 171.
Изгиб верхнего и нижнего плеч собачки определяется [путём пропуска их
через вырезы в листе 1 шаблона (фиг. 171,а).
Для пропуска через вырез 2 собачка надевается отверстием на шип 3,
укреплённый в обойме 4. Собачка является исправной, если она полностью
проходит через вырез 2 шаблона, опускается до упора в основание шипа 3,
а боковая поверхность её располагается заподлицо или ниже верхней
плоскости шаблона.
При проверке вырезом 5 через отверстие собачки
пропускается стержень 6. Поворачивая собачку в обе стороны, пропускают
верхнее и нижнее плечо её поочерёдно через соответствующие ветви выреза.
Если деталь не погнута, то каждое плечо пройдёт полностью через вырез.
Изогнутая собачка выправляется в горячем состоянии и снова проверяется
шаблоном. Диаметр отверстия в собачке проверяется непроходной пробкой 7
шаблона. Размер отверстия является правильным, если пробка 7 не проходит
в него или проходит частично» но не до упора собачки в лист шаблона.
Изношенные стенки отверстия в собачке исправляются
электронаплавкой с последующей рассверловкой на станке сверлом, имеющим
диаметр 24 мм.
При сверлении отверстия необходимо во избежание перекоса установить
собачку так, чтобы сверло было строго перпендикулярно к её плоскости.
Высота торцовой части верхнего плеча собачки проверяется непроходным
вырезом 8 в листе шаблона. Проверяемая высота является
удовлетворительной, если между торцом плеча собачки и ребром выреза
шаблона остаётся зазор.
Для проверки длины верхнего плеча собачка надевается на шип 9 шаблона,
как показано на фиг. 171,б, и поворачивается вокруг него по направлению
стрелки. При этом носок верхнего плеча приближается к сухарю 10.
Проверяемая длина правильна, если кромка торцовой поверхности плеча
проходит мимо проходной части сухаря 10 и упирается в непроходную часть.
Верхнее плечо собачки, не удовлетворяющее шаблону, наплавляется и после
этого обрабатывается.
Для получения правильных размеров торцовой части
верхнего плеча собачки при обработке его после наплавки можно применять
приспособление (фиг. 172), устанавливаемое на шпиндель токарного станка.
Собачка своим отверстием надевается на шпильку 1, укреплённую) на плите
2 приспособления. При этом верхнее плечо собачки входит в скобу 3 и
зажимается болтом 4. Затем собачка закрепляется гайкой 5, навинчиваемой
на шпильку приспособления.
До постановки собачки в приспособление необходимо предварительно
очистить нижнюю опорную плоскость её от наплывов, брызг и заусениц.
Обработка торца верхнего плеча заканчивается, когда расстояние между
режущей кромкой резца и поверхностью ограничителя 6 останется равным 1
мм.
У каждой собачки, выпускаемой из ремонта, срезаются фаски размером 5 X 5
мм в местах, указанных на фиг. 173, в тех случаях, когда этих фасок нет.
После ремонта собачку проверяют шаблоном (см. фиг. 171).
фиг. 171 проверка шаблоном № 800р
Фиг. 172. Приспособление для обработки верхнего плеча собачки

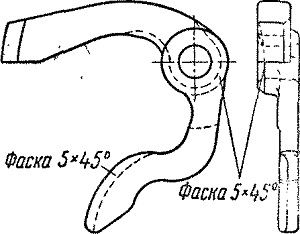

Фиг. 173. Фаски по кромки собачки, снимаемые при ремонте
