3. РЕМОНТ ДЕТАЛЕЙ МЕХАНИЗМА АВТОСЦЕПКИ Ж/Д ТРАНСПОРТА
Обеспечение правильного положения кромки шипа замка для навешивания собачки замка автосцепки
Положение кромки шипа замка для навешивания собачки проверяется шаблоном № 833р, как показано на фиг, 163.
Для проверки расстояния от торцовой поверхности
замка до кромки шипа шаблон надвигается на замок сверху. При этом
угольник 1 шаблона должен быть прижат к торцу, а основание 2 —к боковой
поверхности замка.
Замок признаётся годным, если при движении шаблона вниз проходная часть
гребёнки 3 проходит мимо шипа, а непроходная её часть не проходит.
Диаметр шипа замка проверяется проходным 4 и непроходным 5 стаканами
шаблона (фиг. 164).
Шип является годным, если проходной стакан 4 надевается на него до упора
в поверхность 6 замка (фиг. 164, а), а непроходной стакан 5 не
надевается или надевается частично, но торец не выступает за верхний
обрез 7 кольца непроходного стакана (фиг. 164, б).
Диаметр шипа неудовлетворителен, когда проходной стакан 4 не надевается
полностью на него (фиг. 164,в), или когда конец шипа проходит через всё
кольцо непроходного стакана (фиг. 164,г).
Отбитый, неправильно расположенный или имеющий
неудовлетворительный диаметр, шип замка высверливается и взамен него
ставится новый.
Для высверливания шипа замок устанавливается в том же приспособлении, в
котором производится обработка стенки отверстия (см. фиг. 162). После
закрепления замка в приспособлении откидная скоба 9 с запрессованной
калёной втулкой 10 для сверла ставится над шипом замка в рабочее
положение и запирается рукояткой 11. Центр отверстия втулки 10
соответствует центру правильно расположенного шипа. Шип высверливается
сверлом диаметром 19 мм. Взамен высверленного шипа ставится на резьбе
диаметром 7/8" новый (фиг. 165). После постановки и затяжки конец шина,
выходящий с другой стороны замка, заваривается и зачищается заподлицо с
плоскостью замка.
Отбитый сигнальный отросток приваривают к замку с предварительной
разделкой под шов и зачисткой после приварки и окрашивают в красный
цвет.

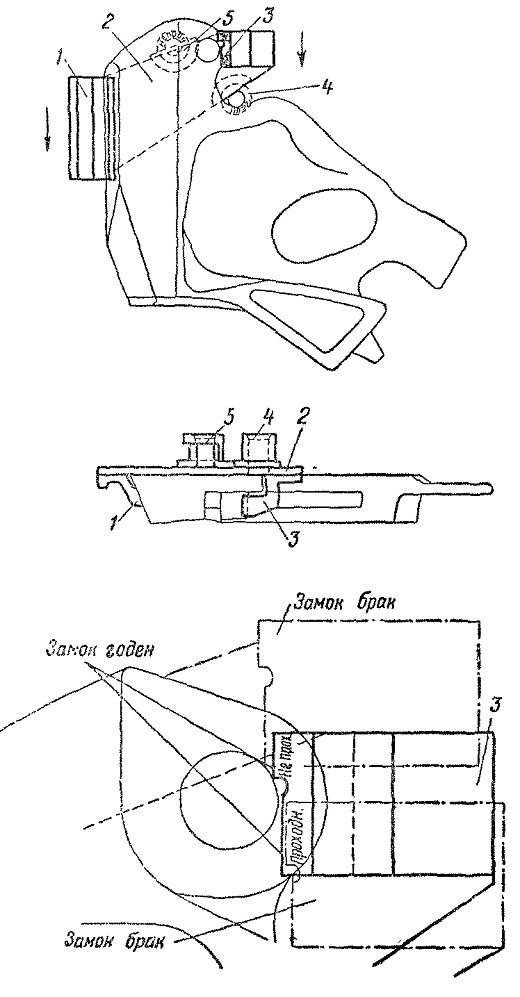

Фиг. 163. Проверка шаблоном № 833р положения шипа для навешивания собачки на замке

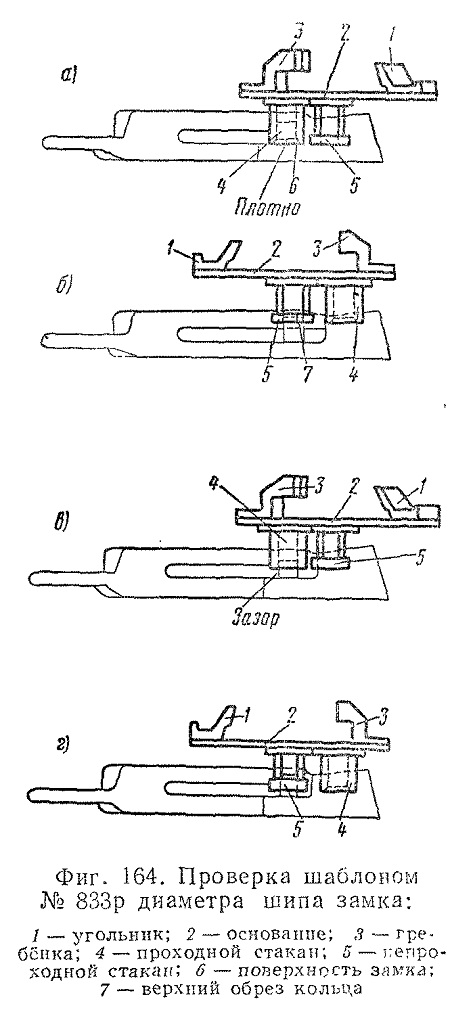

Фиг. 164. Проверка шаблоном № 833р диаметра шипа замка
Фиг. 165. Новый шип замка автосцепки
