3. РЕМОНТ ДЕТАЛЕЙ МЕХАНИЗМА АВТОСЦЕПКИ Ж/Д ТРАНСПОРТА
Обеспечение правильного положения кромки овального отверстия замка автосцепки
Расстояние от кромки овального отверстия до
торцовой части замка проверяется шаблоном № 839р, как показано на фиг.
161.
Для проверки нужно шаблон наложить на замок так, чтобы упор 1 двумя
наклонными площадками был прижат к торцовой поверхности, а угольник 2 —
к горизонтальной опорной грани замка. Основание 3 шаблона по всей длине
должно плотно прилегать к боковой поверхности замка, а мерительный
сектор 4 — войти в отверстие последнего.
Удерживая шаблон в таком положении, следует за рукоятку поворачивать
мерительный сектор по часовой стрелке и наблюдать
за движением сначала проходной, а затем непроходной
его частей. Положение кромки 5 отверстия в замке признаётся правильным,
если проходная часть мерительного сектора проходит мимо этой кромки, а
непроходная часть упирается в неё (фиг. 161,а).
Стенка отверстия замка должна быть срезана, если проходная часть
мерительного сектора шаблона упирается в неё (фиг. 161, б). Если же
непроходная часть мерительного сектора свободно поворачивается в
отверстии замка (фиг. 161,в), то задняя стенка отверстия должна быть
наплавлена и затем обработана.
Для обеспечения правильного положения кромки
овального отверстия обработка производится в приспособлении (фиг. 162),
устанавливаемом на столе сверлильного станка.
Замок укладывается на плиту 1 приспособления так, чтобы его торцовая
поверхность прилегала к скошенному упору 2, а основание — к упору 3. Для
того чтобы замок плотно прилегал к этим упорам и не перекашивался, его
закрепляют нажимным винтом 4 и двумя прихватами 5.
Обработка наплавленной стенки отверстия замка производится плоским
резцом 6, вставленным в оправку 7. Нижний конец оправки фиксируется
втулкой 8, запрессованной в приспособлении, а верхний — закрепляется в
шпинделе станка.
При этой обработке рекомендуется иметь скорость
вращения шпинделя станка не менее 200 об/мин при подаче не более 0,1 мм
за оборот.
Для того чтобы стружка не попадала во втулку, применяют войлочную шайбу,
закрывающую втулку и обхватывающую оправку.
После обработки положение стенки овального отверстия вновь проверяется
шаблоном № 839р (см. фиг. 161).

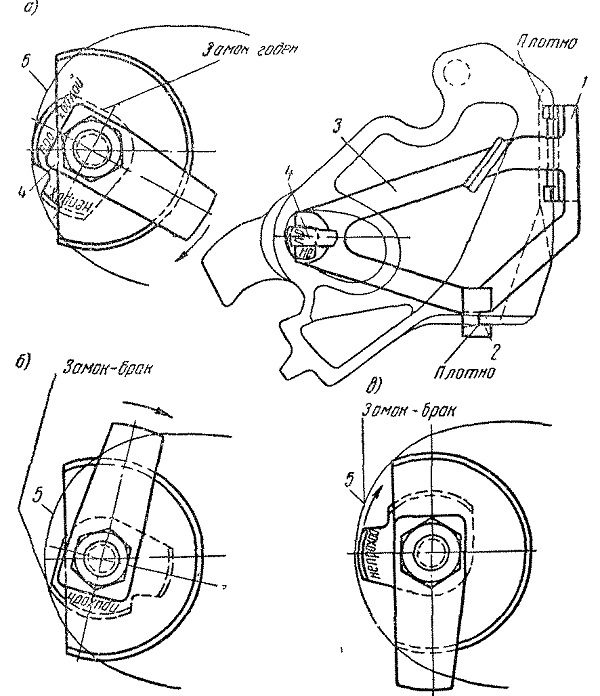

Фиг. 161. Проверка шаблоном № 839р расстояния от кромки овального отверстия до торца замка
Фиг. 162. Приспособление для обработки стенки овального отверстия замка
