23.

Аппараты плавного регулирования напряжения электроподвижного состава промышленного транспорта

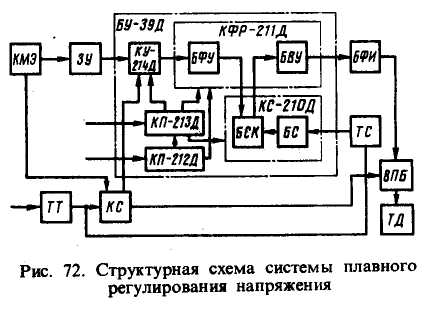

Блок управления БУ-39Д предназначен для обеспечения плавного регулиро­вания угла фазы открытия управляющих тиристоров и напряжения на тяговыхдвигателях. Конструктивно блок БУ-39Д (рис. 72) состоит из пяти кассет: фазового регулирования КФР-211Д, управления КУ-214Д, слежения КС-210Д, питания КП-212Д и КП-213Д.

Ремонт блока управления заклю­чается в проверке его выходных электрических параметров. Отключив от блока управления разъемы Ш1 и Ш2, подключают комбинирован­ный прибор Ц4315 поочередно на зажимы Кл1 и Кл2, Кл3 и Кл4, Кл3 и Кл6, Кл7 и Кл8. При исправном блоке напряжение должно быть 0,2 — 0,4 В. Проверку наличия выход­ных импульсов производить в положении контроллера машиниста на середине первой зоны регулирования.

В случае отсутствия управляющих импульсов на контрольных зажимах необходимо проверить исправность предохранителей, установленных в кассетах КП-212Д и КП-213Д. При исправных предохранителях проверить выходные параметры кассеты питания, управления и слежения.

Подключить комбинированный прибор поочередно к зажимам КлЗ и Кл4, Кл5 и Кл6 кассеты питания КП-212Д. Напряжение должно быть 70 — 100 В, а при подключении прибора к зажимам Кл1 и Кл2 — 6 — 8 В. Кассету питания КП-213Д проверяют, подключая прибор поочередно к зажимам Кл1 и Кл2, Кл3 и Кл4. Напряжение при исправной кассете должно быть 6 — 7 В.

Для проверки кассеты управления КУ-214Д прибор подключают поочередно к зажимам Кл1 и Кл3, Кл2 и Кл3. Перемещая рукоятку контроллера машиниста с нулевой позиций до К1, наблюдают за показаниями прибора — напряжение должно изменяться в пределах 0 — 8,5 В. Для проверки кассеты слежения КС-210Д подключают прибор к зажимам Кл2 и Кл5. Напряжение должно быть 13 - 13,5 В.

При исправности кассет питания, слежения, управления и отсутствии импульса на выходе блока заменить кассету фазового регулирования КФР-211 Д. В эксплуатации блок управления не требует за собой ухода.
