Ремонт автосцепного устройства электроподвижного состава промышленного транспорта

 Его выполняют на специализированных участках РМЗ или депо для нужд локомотивного и вагонного парков. Участки должны иметь необходимое технологическое оборудование: стенды-кантователи для наплавки изношенных поверхностей корпуса автосцепки и тяговых полос хомута, приспособления для наплавки деталей автосцепки и обработки наплавлен­ных поверхностей абразивными кругами, два комплекта шаблонов. Большой и постоянный объем работ по восстановлению позволяют применить поточную линию.

Технологическая схема восстановления: разборка автосцепного устройства, очистка и обмывка деталей, осмотр, дефектировка и определение объема ремонта, восстановление деталей правкой и наплавкой, механическая обработка, контроль качества ремонта, сборка и комплектование узлов, испытание, клеймение и окраска. Сплошному магнитному контролю подвергают: корпуса автосцепок, валики, полосы тягового хомута, маятниковые подвески центрирующего прибора. Вторичный маг­нитный контроль должны проходить все детали, отремонтированные наплавкой и правкой.

Корпус автосцепки. Определяют износы и проводят дефектоскопию корпуса, после чего устанавливают объем ремонта корпусов, пригодных для восстановления. Методами цветной или магнитной дефектоскопии определяют границы и размеры трещин. Корпус бракуют, если трещины выходят на гори­зонтальную поверхность головы из проема замка, за верхнее ребро большого зуба, из проема замкодержателя, на вертикальную стенку зева из углов проема лапы замкодержателя длиной более 20 мм, а также если трещины расположены по вертикали вверху и внизу в углах большого зуба и выходят за верхнее или нижнее ребро. Не допускается наличие заваренных и незаваренных трещин в пере­мычке и зоне изгиба хвостовика, а также в других местах хвостовика, если после их вырубки площадь поперечного сечения хвостовика уменьшается более чем на 20%. Корпус бракуют также при наличии трещин в перемычке между отверстиями для сигнального отростка и направляющего зуба замка, выходящих за вер­тикальную стенку кармана. Восстановлению не подлежат автосцепки с толщиной перемычки хвостовика менее 40 мм, а также с выработкой хвостовика более 8 мм в месте прилегания его к тя­говому хомуту, ударной розетке или центрирующей балочке.

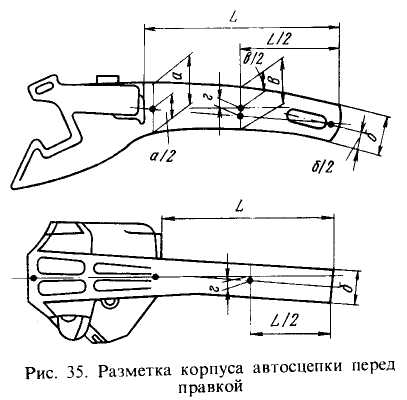

Уширение зева хвостовика прове­ряют непроходным шаблоном 821р-1, линейкой проверяют изгиб хвостовика. Если зев расширен или изгиб хвостовика превышает 3 мм, корпус подлежит правке. Разметку корпуса перед прав­кой производят, как показано на рис. 35, замеряют изгиб г. Правку производят с предварительным нагревом деформиро­ванных мест многопламенными горел­ками на специальных постах до темпера­туры 800 – 900^оС с выдержкой в те­чение 1 ч. Нагретый корпус правят под прессом, обеспечивающим усилие 490 кН, и заканчивают при температуре не ниже 650^оС. Ремонт корпуса с любыми трещинами в зоне правки запрещается. Трещины, появившиеся в корпусе, ранее не ремонтированном сваркой, разде­лывают на глубину 10 — 12 мм. Длина разделки должна на 5 — 8 мм превышать длину видимой трещины на каждый конец. Трещины, образовавшиеся по ранее наложенному сварному шву, разделывают на полную толщину стенок хвостовика с оставлением перемычки в корне разделки толщиной 3 — 4 мм. Длина разделки должна быть больше на 5 — 8 мм длины ранее наложенного шва на каждый конец. На полную глубину залегания разделывают трещины в голове корпуса. Разделку производят механическим способом, электродуговым (электродом Э42) и поверх­ностно-кислородной резкой специальными резаками типа РВП или РРТЗ. Участок корпуса с разделанной трещиной подогревают до температуры 200 — 300^оС и зава­ривают. Заварка трещин при температуре ниже 250^оС запрещается. Сварку ведут на постоянном или переменном токе. Марки электродов и режимы сварки указаны в табл. 32.

Таблица 32

Основные требования к сварному шву: после наложения каждого слоя произ­водить очистку шва от шлака; кратер выводить на наплавленный металл и зава­ривать; подрезы основного металла выводить обработкой или заваривать с подо­гревом до температуры 300°С; усиление шва при заварке трещин не должно превышать 1,5 — 2 мм; в корне шва не допускаются прожоги дна разделки и непровары.

У автосцепок тяговых агрегатов наблюдается интенсивный износ хвостовика в месте контакта его с упорной плитой и вкладышем, боковых граней хвостовика у центрирующей балочки и проема ударной розетки. Значительному износу с искажением формы подвергаются ударные и тяговые поверхности головы. Если поверхность контура зацепления не удовлетворяет требованиям шаблонов 892р или 893р, его восстанавливают наплавкой. Толщину наплавленного слоя на тяговые, ударные поверхности и зев определяют шаблоном 914р и профильной линейкой 914р/24 в порядке, изложенном в Инструкции ЦВ/3181.

Толщину наплавки на поверхности малого и большого зубьев определяют шаблоном 914р/25 и 914р/22. Метод восстановления выбирают в зави­симости от формы и степени износа: ручной наплавкой электродами УПИ 30Х10Г10 или полуавтоматической порошковой проволокой ПП-АН105. При равномерной выработке по­верхности применяют наплавку лежачим пластин­чатым электродом под слоем флюса на уста­новке УНА-2 (рис. 36).

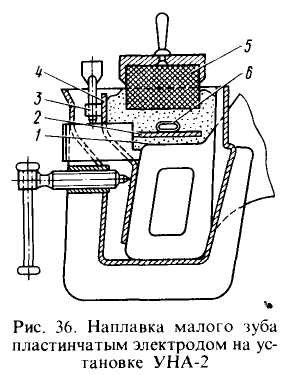

На поверхность 1, подлежащую наплавке, насыпают слой флюса АН-348 толщиной 4 — 5 мм. На флюс укладывают электрод 2, изготовленный из листовой низкоуглеродистой стали (СтО, СтЗ) толщиной 3 — 5 мм. Отогнутая часть электрода должна прилегать к токопроводящей медной планке 3 флюсоудерживаклцего приспособления 4. Между одним из концов электрода и наплавляемой поверх­ностью для возбуждения дуги засыпают стальную стружку. На электрод укла­дывают пакетированную легирующую присадку 6 типа ЛБ-1 или ЛМ-1 (для боль­шого и малого зубьев соответственно). Электрод и присадку засыпают флюсом и укладывают груз 5.

Давление, создаваемое грузом на флюс и сварочную ванну, способствует лучшему формированию наплавленного металла. Дуга возбуждается в месте подсып­ки стружкой, и идет сплавление основного металла, электрода и легирующей присадки. Наплывы зачищают абразивным кругом. Для тяжелых условий работы применяют пластинчатый электрод, изготавливаемый кузнечным способом из стали 110Г13Л без легирующей присадки. Восстановление перемычки хвостовика является наиболее трудоемкой и ответственной операцией, от качества которой зависит долговечность узла. Технологи­ческая схема восстановления: разметка под наплавку с целью определения толщины наплавляемого слоя с учетом формы поверхности, наплавка и обра­ботка после наплавки.

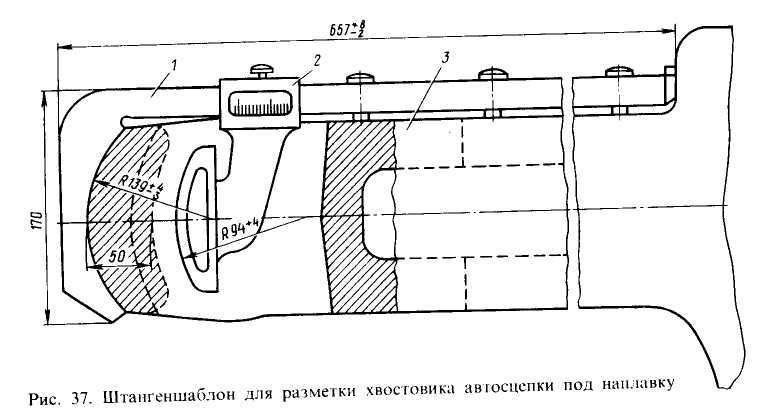

Разметку производят с помощью штанген-шаблона (рис. 37). Штанга 1 торцом упирается в ударный выступ головы, а неподвижная часть фиксиру­ет длину хвостовика 3 (657⁺⁸_-2 мм) автосцепки. Пластинчатым щупом опре­деляют требуемую толщину наплавки. Подвижную часть 2 штангеншаблона придвигают до упора во внутреннюю поверхность перемычки, и толщина наплавки фиксируется на делениях штан­ги. Результаты разметки фиксируют мелом на хвостовике. С учетом осо­бой ответственности этой детали вос­становление корпуса с толщиной пере­мычки менее 40 мм запрещается.

Наплавку производят полуавтоматическим способом порошковой проволокой ПП-ТН350, ПП-АН105 или ПП-АН121, что обеспечивает при определенных режи­мах твердость наплавляемого металла 350 — 380 НВ. Допускается наплавка ручным способом электродами У ПИ 30X10П0 (твердость 270 — 300 НВ), а также электродами Н4 (ВНИИЖТ). Наплавка другими материалами не рекомендуется из-за получения низкой износостойкости наплавленного слоя.

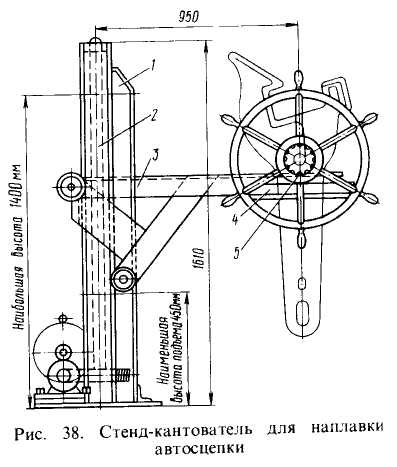

Для наплавки автосцепку устанавливают на стенд-кантователь (рис. 38). На каркасе 1 посредством ходового винта 2 перемещается подвижная рама S с люлькой-патроном 4 для установки и закрепления автосцепки. Патрон позволяет вращать автосцепку вокруг оси, а люлька — осуществлять наклон под необходимым углом. Фиксатором 5 автосцепку закрепляют в положении, обеспечивающем наплавку нижним швом (рис. 39).

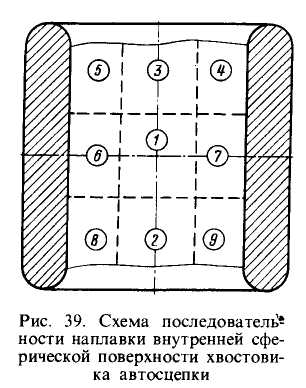

Механическую обработку производят пневматической шлифовальной машин­кой ПШ-05 или ручной электрической шлифовальной машинкой с гибким валом абразивным кругом диаметром 50 мм, зернистостью 12 — 20 марки СТ или Т. Защитным кожухом служат стенки проема валика и экран из органического стекла, установленный на корпусе машинки. Качество обработки контролируют шаблоном радиусом 96+⁴ мм.

Для наплавки торца корпус автосцепки поворачивают хвостовиком вверх. Местной наплавкой выравнивают форму поверхности, далее кольцевым швом наплавляют торец от периферии к центру сферы. Наплавку обрабатывают пневма­тической шлифовальной машинкой ШР-2 или УШР-2 с абразивным кругом диаметром 80 — 100 мм (СТ или Т). Контроль производят шаблоном с радиусом 14О_±о,5 ^ММ- Несоосность внешней и внутренней поверхностей не должна превы­шать 3 мм. На обработанной поверхности допускаются отдельные черновины глубиной не более 0,3 мм.

Стенки проема для валика, изношенные свыше 3 мм, восстанавливают наплав­кой аналогичными материалами с последующей обработкой. Изношенные свыше 3 мм боковые стенки хвостовика восстанавливают ручной, полуавтомати­ческой наплавкой или плоским электродом по методу, изложенному выше. При необходимости восстанавливают шип для замкодержателя и полочку для верхнего плеча предохранителя.

Качество ремонта оценивается контрольными проверками: форма восстанов­ленного контура зацепления — шаблонами 893р и 884р; длина и толщина пере­мычки хвостовика, положение шипа — шаблоном 938р и положение полочки предохранителя — шаблоном 834р.

Детали шарнирного узла. Изношен­ный валик ремонтируют по схеме: проверка при­годности к восстановлению, наплавка, механиче­ская и термическая обработка. Валик проверяют магнитным дефектоскопом и обмеряют. Не под­лежит восстановлению валик деформированный, имеющий трещины, изношенный свыше 8 мм по диаметру. Наплавку выполняют автоматически на станке, оборудованном сварочной головкой, прово­локой Св-08А под слоем керамического флюса АНК-18. Допускается применение порошковых проволок ПП-АН120, ПП-АН103. Обработку про­изводят на токарном станке инструментом, ос­нащенным твердым сплавом ВК-8 или Т15К10, до диаметра 90 мм. Термическую обработку производят на установке ТВЧ с нагревом до 800 — 900^оС, охлаждением в воде до температуры 180 – 200°С и последующим самоотпуском.

Восстановление вкладыша про­изводят по схеме: проточка по­верхности прилегания к валику, определение толщины наплавляемого слоя, наплавка сферической по­верхности и ее обработки.

Проточку производят одновре­менно двух вкладышей с целью выравнивания поверхности в спе­циальном приспособлении на то­карном станке. Толщину слоя на­плавки сферической поверхности оп­ределяют шаблоном. При этом за базовую принимают поверхность прилегания к валику. Наплавку ве­дут вручную электродами УПИ 30Х10Г10 или полуавтоматической сваркой порошковой проволокой ПП-АН105, ПП-АН106, ПП-ТН350, затем обрабатывают абразивным кругом диаметром 100 и толщи­ной 40 мм типа СТ или Т (ГОСТ 2424 — 75). Толщина вкладыша в средней части должна быть не менее 50 мм, высота — не менее 181 мм. Не подлежат восстановлению вкладыши деформированные и с трещинами.

Сферическую поверхность упорной плиты восстанавливают наплавкой. Шабло­ном проверяют толщину и форму наплавляемого слоя, кронциркулем с меритель­ной планкой — толщину плиты в средней части. Наплавку ведут вручную электро­дами УПИ 30Х10Г10 или УОНИ 13/85. Полуавтоматическую наплавку производят порошковой проволокой ПП-АН105 или ПП-АН121. Режим наплавки подбирают таким, чтобы обеспечить твердость наплавленного слоя в пределах 300 — 350 НВ. Плиту, изготовленную из стали 387^оС, перед наплавкой подо­гревают до температуры 300 — 400 °С. Механическую обработку выполняют на токарном станке в приспособлении (рис. 40). Резец вставляют в червяч­ное устройство 1, которое закрепле­но в суппорте 2. Вращением ру­коятки обеспечивается формирование сферической поверхности плиты 3 радиусом 140 мм. Для достижения заданного технического ресурса узла плиту модернизируют для подачи в место контакта смазки, как пока­зано на рис. 41. Резервуары 1, 2 заполняют дисульфидмолибденовой смазкой (ВНИИ НП-232) или метал-,лоплакирующей, которую готовят смешением смазки ЦИАТИМ-201 с алюминиевой или бронзовой пудрой (10% по массе). Закладку смазки производят 1 раз в 12—15 сут работы по 20-25 г в каждый резервуар. Применение смазки снижает интен­сивность износа в 2 — 2,5 раза, улучшает условия работы поглощающего аппарата. Плиты, имеющие трещины, восстановлению не подлежат.

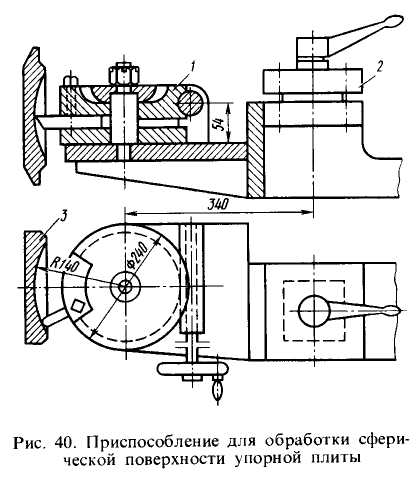

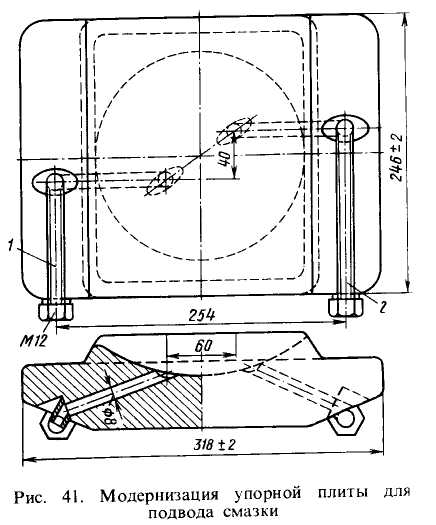

Хомут тяговый пригоден к ремонту, если толщина тяговой полосы в месте износа не менее 22 мм, а ширина не менее 115 мм; глубина трещин в соеди­нительных планках, в углах планок, задней опорной части не превышает 3 мм; толщина перемычки со стороны отверстия для валика не менее 50 мм.

Правку деформированных тяговых полос со стрелкой прогиба не более 5 мм разрешается производить в холодном состоянии, если прогиб не имеет местного характера. При большем изгибе правку производят с нагревом до температуры 650 – 850^оС.

Границы обнаруженных трещин определяют магнитной или цветной дефекто­скопией. Трещину разделывают, заваривают с предварительным нагревом хомута до температуры 250 – 300°С электродами Э42А или Э46 и шов зачищают. Тре­щины в тяговых полосах или выходящие на тяговые полосы заваривать запре­щается. Изношенные стенки проема под хвостовик автосцепки, тяговые полосы наплавляют электродами Э42А, Э46 или пластинчатым электродом без легирую­щей присадки. Наплавленные участки зачищают до литейной поверхности. Изно­шенные стенки гнезда валика наплавляют электродами Э46, УОНИ13/85 или порошковой проволокой ПП-АН105 (ПП-ТН350). Растачивают с одной установки до диаметра 90,5 мм. Несоосность отверстий не допускается. Ремонт хомутов производят в кантователе конструкции ПКБ ЦТВР. Качество ремонта определяется соблюдением контрольных размеров.

Эффективным мероприятием по увеличению долговечности хомута является применение сменных втулок гнезда валика, изготовленных из стали 110Г13Л. Термоулучшение выполняют аналогично, как и втулок рессорного подвешивания. Втулку запрессовывают в отверстие хомута, расточенное до диаметра 102 мм, и закрепляют точечной приваркой электродами ЦЛ-2, Н6 (ВНИИЖТ) или ОМГ-Н. Средний ресурс хомута до восстановления — 2 года, назначенный ресурс — 6 лет.

Проведенные исследования показывают, что рекомендуемые технологические процессы восстановления и применение смазки обеспечивают заданные значения ресурсов деталей автосцепного устройства (табл. 33).

Детали механизма сцепления. Технология ремонта и порядок исполь­зования проверочных и контрольных шаблонов должны соответствовать требо­ваниям Инструкции по содержанию и ремонту автосцепного устройства подвижного состава железных дорог 3181-ЦВ. Необходимые данные для ремонта деталей меха­низма сцепления автосцепок СА-3 и СА-ЗМ приведены в табл. 34.

Механическую обработку наплавленных поверхностей производят в специаль­ных приспособлениях на фрезерных станках, а сборку автосцепки — на стенде. Качество ремонта и сборки проверяют шаблонами: 828р — контур зацепления; 820р — действие предохранителя, удержание механизма в расцепленном положении, отсутствие преждевременного включения предохранителя, возможность расцепления сжатых автосцепок; 787р — отход замка от кромки малого зуба при проверке действия предохранителя от саморасцепа.

После ремонта и проверки отремонтированные детали клеймят: выбивают цифры с указанием номера цеха, производившего ремонт, и дату ремонта. Поступающие новые детали подвергают входному контролю и клеймят. Новые автосцепки и поглощающие аппараты, поступившие в собранном виде, клеймению не подлежат. Перед установкой на подвижной состав или сдачей в технологи­ческий запас детали окрашивают битумным лаком, за исключением внутренней поверхности зева и деталей механизма.

Таблица 33

Таблица 34

Поглощающий аппарат. На электровозах и тяговых агрегатах уста­новлены пружинно-фрикционные аппараты Ш-1Т, Ш-2Т и резинометаллические аппараты конструкции СП КТБ ДЭВЗ. Из практики эксплуатации установлено, что основной причиной отказа аппарата Ш-2Т являются выработка горловины корпуса и фрикционных клиньев (96 — 98%), разрушение пружин (4 — 2%). Причиной интенсивного износа фрикционной части является односторонняя выработка гор­ловины из-за нецентрового нажатия упорной плиты на нажимной конус. Это снижает поглощающие качества аппарата, приводит к перекосу подвижных частей и разрушению аппарата и шарнирного узла автосцепки. Конструкция аппарата отличается низкой ремонтопригодностью. Попытки восстановления горловины корпуса и фрикционных клиньев к положительному результату не приводят.

Меры по увеличению долговечности аппарата: установление и соблюдение рационального режима эксплуатации тяговых агрегатов при погрузке-выгрузке; разность высоты центров смежных автосцепок не должна превышать 10—15 мм; износ деталей автосцепного устройства

Таблица 35

должен быть в пределах установленных норм. Замену аппаратов следует производить дифференцированно в зависимости от места установки на тяговом агрегате. Чаще всего замене подлежит аппарат второго моторного думпкара. При ремонте аппарата Ш-21 с разборкой следует руководствоваться допусками, указанными в табл. 35.

Габарит отремонтированного аппарата проверяют шаблоном 83р с увеличенным по ширине проемом. Запрещается: устанавливать корпус, имеющий трещины, если неравномерность выработки по углам горловины превышает 3 мм, фрик­ционные клинья в углы корпуса с выступами неизношенного металла, подклады-вать подкладки под пружины. Отремонтированные аппараты рекомендуется устанавливать на электровоз и первый моторный думпкар. Ресурс отремонти­рованного аппарата должен быть не менее одного года.

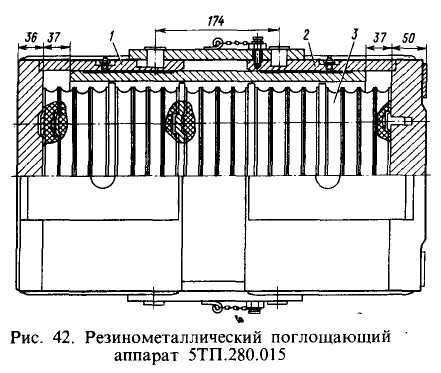

Поглощающий аппарат с резинометаллическими элементами 5ТП.280.015 (рис. 42) обладает высокой энергоемкостью, не имеет фрикционной части и его характеристика более соответствует условиям работы тяговых агрегатов, чем Ш-2Т. Характерные повреждения: износ стенок стакана 2 и корпуса 1, деформация и разрушение резинометаллических элементов 3. Причиной повреждений является перекос подвижных частей корпуса из-за внецентренного нажатия упорной плиты. Элементы аппарата — невосстанавливаемые изделия, и ремонт заключается в их замене. Стаканы и корпус, имеющие износ стенок свыше 6 мм, заменяют. Резинометаллические элементы с деформированными армировочными листами и отслоениями резины от краев листа более 15 мм заменяют. Новые элементы должны быть изготовлены из ре­зины 7-2462 ТУ 38-005-214-76. Условия подбора элементов в комплект: разность толщины эле­мента в двух противоположных точках должна быть не более 0,5 мм; разность твердости по прибору ТМ1 не должна превы­шать 5 единиц. Аппарат после сборки подвергают пятикратному сжатию усилием 980—1078 кН. Трущиеся поверхности корпуса и стаканов после сборки смазывают солидолом УС2.

Центрирующий при­бор автосцепки СА-ЗМ. Из­ношенные поверхности центрирующей балочки, крюкообразных опор при глубине износа более 3 мм, го­ловок маятниковых подвесок, поддерживающей плиты при износе более 3 мм, ограничительные выступы восстанавливают наплавкой с последующей обработкой. Направляющие пазы плиты восстанавливают, если их ширина превышает 48 мм. Наплавку ведут электродами Э46, ОЗН250, Э50 или порошковой проволокой ПП-ТН250 (ПП-АН121). Механическую обработку наплавленного металла произво­дят на фрезерном станке. Заварка трещин в центрирующей балочке и поддержи­вающей плите допускается при условии, если после вырубки сечение детали уменьшится не более чем на 25%. Допускаются к сборке пружины высотой в свободном состоянии не менее 235 мм, а также с изломом оттянутого витка не более 1/3 окружности.
