Вагон 81-740 (741). Токоприемник

Предназначен  для  нижнего  токосъема  электропитания  с  контактного  рельса    для питания высоковольтных силовых цепей вагона.

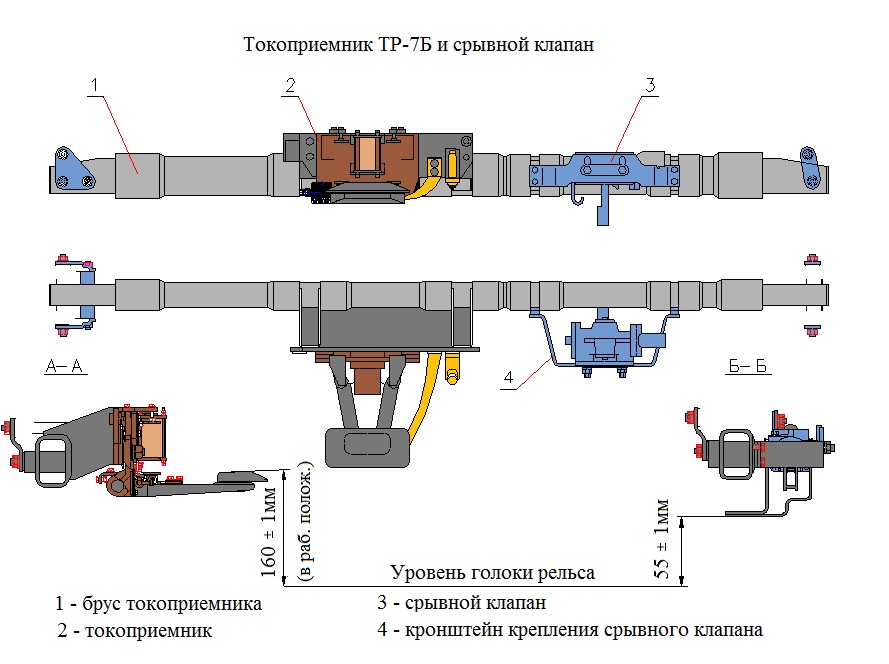

                                                                   Рис. 66  Токоприемник

Токоприемными  устройствами  (рис.66) оборудуются передние моторные и не моторные тележки головных и промежуточных вагонов.

Токоприемное устройство  состоит из токоприемника  2  (ТР-7Б)  и изоляционного бруса 1 из стеклопластика, на котором крепится токоприемник. Подвеска бруса имеет страховочные устройства. Токосъем осуществляется контактной поверхностью башмака токоприемника. Отжатие токоприемников дистанционное - с вспомогательного пульта машиниста.

       Фото.66 Токоприемник

При подаче сжатого воздуха из пневмомагистрали  вагона в цилиндр привода токоприемника шток пневмопривода, перемещаясь вниз, отжимает башмак от контактного рельса. В отжатом положении токоприемник удерживается сжатым воздухом.

Конструкция токоприемника обеспечивает также и ручную фиксацию башмака в отжатом положении (Смотри фото 66). Для этого необходимо отжать башмак до упора вниз, а рукоятку  переместить до упора вверх и повернуть на 180º. Возвращение токоприемника в рабочее положение осуществляется путем выпуска воздуха из цилиндра, а при ручной фиксации - поворотом рукоятки в исходное положение.
