Вагон 81-740 (741). Пневмоподвешивание

Вагон 81-740 (741). Пневмоподвешивание

Подвешивание центральное пневматическое предназначено для опоры кузова на тележку, а также снижения динамических усилий и ударных нагрузок от рамы тележки к кузову.
Подвешивание моторной тележки осуществляется с помощью пневморессор, установленных на центральной балке рамы тележки (рис. 3). Центральная балка металлической конструкции коробчатого сечения двумя концами опирается на пневморессоры с резинокордовой оболочкой, установленные на центральной балке рамы тележки, и закрепляется на них, а третьим концом крепится к кронштейну концевой балки рамы тележки с помощью шарнирного подшипника. Кузовные секции вагона с помощью пятников и подпятников устанавливаются на опоры центральной балки и фиксируются шкворнями. Основным элементом пневморессоры (рис.5) является резинокордовая оболочка (РКО) , заполненная воздухом.

Воздух поступает в оболочку из напорной магистрали пневмосистемы вагона через штуцер. Оболочки пневморессор соединяются между собой перепускным быстродействующим клапаном.
Каждая пневморессора управляется регулятором положения кузова, который в зависимости от загрузки вагона автоматически изменяет давление в оболочке пневморессоры, поддерживая установленное расстояние между рамой кузова и тележки с определенной степенью точности.

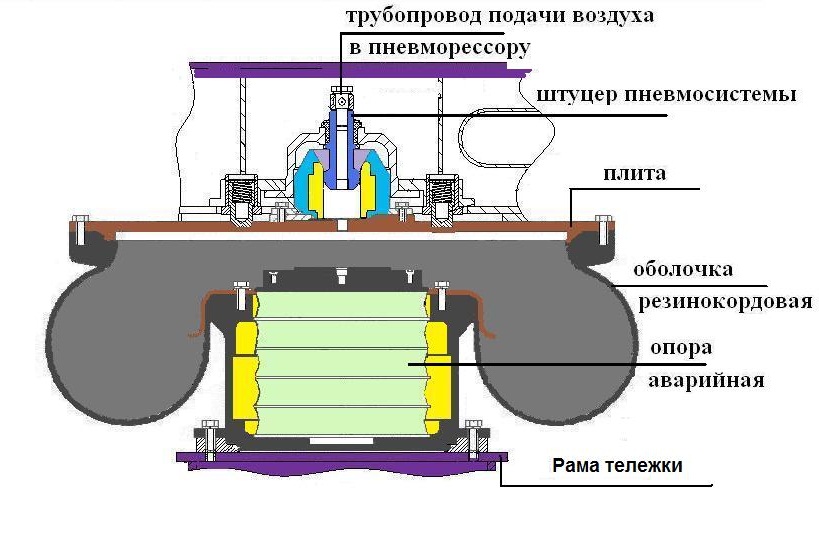

Рис.5 Пневмоподвешивание

Вагон 81-740 (741). Управление подвешиванием

Магистраль управления пневморессорным подвешиванием предназначена для обеспечения сжатым воздухом пневморессор и пневмоприборов, управляющих работой пневмоподвешивания и системой регулирования высоты положения кузова вагона.
Пневмоподвешивание вагона осуществляется при помощи шести пневматических рессор ПР1 и ПР2 - на первой тележке, ПР5 и ПР6 на второй, ПРЗ и ПР4 - на третьей. Пневморессоры состоят из резинокордовых оболочек, заполняемых сжатым воздухом.
Пневморессорное пневматическое подвешивание головной и концевой секций кузова вагона на не моторной тележке выполнено с помощью специальной центральной балки.
Шкворневая балка металлической конструкции коробчатого сечения двумя концами опирается на пневморессоры с резинокордовой оболочкой, установленные на центральной балке рамы тележки, и закрепляется на них, а третьим концом крепится к кронштейну концевой балки рамы тележки с помощью шарнирного подшипника типа ШСП 60К.

Система пневмоподвешивания каждой тележки имеет собственный трубопровод, подсоединяемый к напорной магистрали (Рис.5) через разобщительный кран с фильтром.

Назначение пневмоприборов, входящих в систему управления

· РПК (регулятор положения кузова) 003М (левосторонний), 003М-01(правосторонний) предназначены для автоматического изменения давления сжатого воздуха в пневморессоре с целью поддержания заданного уровня высоты подъема кузова, в зависимости от величины нагрузки на пневморессору. Регулировка положения высоты кузова осуществляется при помощи рычажной передачи, угол между рычагами должен составлять 90±15°.

· КГ (клапан ограничительный) 109 предназначен для ограничения расхода воздуха в системе пневматического рессорного подвешивания при динамическом взаимодействии кузова и ходовой части в движении. Периоды времени, когда двери вагона закрыты, с целью исключения возможности автоколебаний кузова и быстрого восстановления заданной высоты рабочего подъема кузова относительно головок рельсов на станциях при быстром изменении загрузки вагона. На вагонах серии 81-740.4 и 81-741.4 клапан отсутствует.

· КБ (клапан быстродействующий) 398 предназначен для автоматического сброса давления в пневморессоре при повреждении второй пневморессоры той же тележки. Перепад давлений в пневморессорах, при котором происходит срабатывание клапана (0,15 – 0,16) МПа[(1,5 – 1,6) кгс/см²].

· П (переключатель) обеспечивает связь авторежима (АРП) с пневморессорами.

· КП (клапан 4-2 выпускной) предназначен для принудительного выпуска сжатого воздуха из обслуживаемой пневморессоры при превышении заданной высоты подьёма кузова свыше 350 мм (Рис.7).( По нормам допусков 350 мм.- длинна предохранительного тросика).

Рис.7 Работа клапана КП

· ДД (датчик давления) Подает сигнал в систему управления безопасности движения и диагностики при повреждениях пневморессор и выпуске воздуха в атмосферу. Сигнал поступает на монитор машиниста в виде информации «Кузов не в норме». Датчик установлен на первой тележке с левой стороны на отпускном клапане КП.

Вагон 81-740 (741). Схема пневмоподвешивания (на примере одной тележки)

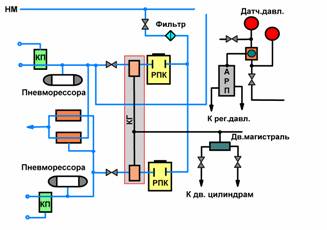

Рис. 8 Схема пневмоподвешивания

Воздух из напорной магистрали через разобщительный кран, фильтр, регулятор положения кузова РПК, ограничительный клапан КГ, разобщительный кран и рукава поступает в пневморессоры (ПР). Наполнение контролируется регулятором положения кузова (РПК). Регулятор устанавливаются на рамах секций кузова и опираются своими рычагами на специальные кронштейны на рамах тележек. Каждый РПК работает на свою пневморессору.

Выпускной клапан КП обеспечивают выпуск воздуха из пневморессор в атмосферу при превышении нормируемой величины расстояния между рамой тележки и кузовом, определяемой длиной троса, соединяющего толкатель каждого клапана с рамой тележки. Эти же клапаны используются для принудительного выпуска воздуха машинистом из пневморессор при сцепе вспомогательного и неисправного поездов с целью выравнивания по высоте автосцепок вагонов поездов.

Контроль за работой пневморессор осуществляют и принимают соответствующие меры в случаях отклонений в работе: быстродействующий клапан (КБ), отпускной клапан (КП). Система пневмоподвешивания связана с авторежимом (АРП) и дверной магистралью ( на рис.8 дверные цилиндры - ДЦ). Информация о работе пневмоподвешивания поступает машинисту от датчиков давления (ДД).
