Вагон 81-740 (741). Назначение  основных узлов и  оборудования  вагонов 81-740/741









                                       Контейнер тягового инвертора



Контейнер тягового инвертора (Рис.1) предназначен для размещения оборудования (аппаратуры) управления тяговым приводом и питания регулируемым напряжением и частотой  четырех асинхронных тяговых двигателей вагона.

Корпус контейнера представляет собой металлическую сварную конструкцию из нескольких секций. Секции контейнера разбиты на отсеки, что позволило отделить силовое оборудование вагона от аппаратуры управления и обеспечить соответствие требованиям электромагнитной совместимости.  Доступ к оборудованию, размещенному в отсеках, возможен  через  их крышки. Для обеспечения требований безопасности при эксплуатации электрооборудования на крышки нанесены предупреждающие знаки и надписи.

Отсек 9 (БВ) снабжен вентиляционной решеткой для доступа воздуха. Остальные отсеки являются непроницаемыми для попадания внутрь корпуса влаги и пыли. Силовой электромонтаж внутри контейнера выполнен с помощью медных шин и кабелей. Силовые шины установлены в контейнере на высоковольтных изоляторах. Провода управления соединяются посредством специальных разъемов, наконечников и зажимов.

Внешние силовые провода питания: дросселя, сетевого фильтра и тормозного реостата поступают в контейнер через уплотнительные кабельные вводы, расположенные на торце центрального отсека и торце отсека БВ. Внешние силовые соединения с тяговыми электродвигателями поступает в контейнер через уплотнительные кабельные вводы, расположенные на торце отсека 5 датчиков тока и напряжения.

Прочее оборудование и провода управления подсоединяются к пяти круглым разъемам типа ШР отсека 4 БУТП.    Контейнер крепится к раме вагона без изоляторов.





Состав контейнера.

Контейнер включает в себя все оборудование 3-х фазного частотно-регулируемого асинхронного тягового привода вагона, за исключением дросселя сетевого фильтра, тормозного реостата и тяговых двигателей.

Расположение оборудования по отсекам:

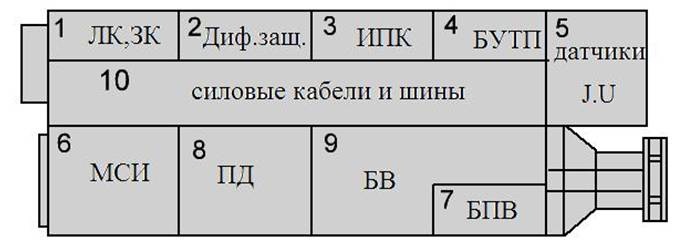

Рис. 1 Контейнер



1



    Отсек контакторов

    Линейный контактор (ЛК). Зарядный контактор(ЗК).

        Предохранитель блока питания вентиляторов.

2

            Отсек                      дифференциальной  за      щиты

   Датчики входного и обратного тока в цепи силового       питания контейнера.



3



Отсек    вторичного электропитания

   Источник  вторичного  электропитания  цепей управления    контейнера (ИПК);

         Панель промежуточных реле.

4



Отсек  блока управления      тяговым приводом



    Блок управления тяговым  электроприводом (БУТП ).



5

Отсек   датчиков тока   и напряжения

  Датчики выходных фазных токов и линейных  напряжений      силового инвертора.



6



  Отсек МСИ

  Модуль силового инвертора; Конденсатор силового фильтра;

7

  Отсек БПВ

                 Блок питания вентиляторов.

8

  Отсек ПД

              Промежуточный дроссель;

    Датчик напряжения на конденсаторе сетевого фильтра.

9

  Отсек  ВБ

     Быстродействующий выключатель

10

Отсек центральный

Силовые   шины   и   кабели   высоковольтных узлов.
