Прибыльные надставки

Для сосредоточения усадочной раковины в головной части слитков на большинстве заводов применяют прибыльные надставки.

На металлургических заводах с большим объемом производства крупных слитков наибольшее распространение получили стационарные прибыльные надставки. Встречаются, но довольно редко, плавающие прибыльные надставки.

Конструктивные различия стационарных и плавающих надставок не существенны (рис. 104). Принципиальное отличие их заключается в том, что после сгорания деревянных подкладок плавающие надставки не удерживаются изложницей, а, опираясь на застывшую корку слитка, опускаются вместе с ней в процессе усадки.

Стационарные прибыльные надставки применяются при разливке стали сифоном и сверху. Плавающие утеплители применяются только при разливке сверху, так как большие их заплечики мешают нормальному всплыванию корочки в прибыль.

Стационарные прибыльные надставки довольно просты и удобны в эксплуатации, по своему исполнению они мало отличаются друг от друга. Литой металлический каркас футеруется внутри обычным шамотным кирпичом.

В зависимости от способа укладки кирпича изменяется толщина основной футеровки от 65 до 115 мм.

Расход огнеупорного кирпича составляет 0,2—0,4 кг/г стали, футеровка надставок выдерживает 30—50 наливов.

Считается, что 80—85 % тепла, поступающего в футеровку, аккумулируется в ней. остальная часть передается корпусу и теряется в окружающую среду. Для уменьшения потерь тепла боковыми стенками между чугунным корпусом и шамотным кирпичом иногда выкладывают дополнительный изолирующий слой из пекошамота, асбеста и т. д. Если используют фасонный шамотный кирпич с внутренней полостью, то стремятся сохранить воздушный зазор, что также уменьшает передачу тепла к каркасу. Прибыльной части придают обычно коническую или пирамидальную форму. Переход от прямоугольной прибыли к прибыли круглого или овального сечения снижает головную обрезь на 1,5—2,0 %. При этом внутреннюю полость надставки конструируют таким образом, чтобы ее нижнее сечение в свету несколько перекрывало сечение изложницы.

На некоторых металлургических заводах применяют набивные надставки. Набивку огнеупорной массы осуществляют по шаблону, имеющему форму прибыльной части слитка. Исходными материалами могут служить увлажненный шамотный порошок и пластичная огнеупорная глина.

Для съемных прибыльных надставок масса заливаемого жидкого металла в прибыли составляет 15—18 % от массы слитка.

Общая высота прибыльной надставки определяется уровнем залитого металла и свободным пространством над ним; оно обычно составляет 80—100 мм. Угол наклона боковой поверхности не должен превышать 20 % на сторону, в противном случае затрудняется извлечение слитка из изложницы клещевым или стриппериым краном. Это условие не распространяется на другие нерабочие грани, которые могут иметь большой наклон.

При производстве легированных сталей для увеличения выхода годного применение дорогих, но обладающих высокой теплоизолирующей способностью материалов экономически оправдано.

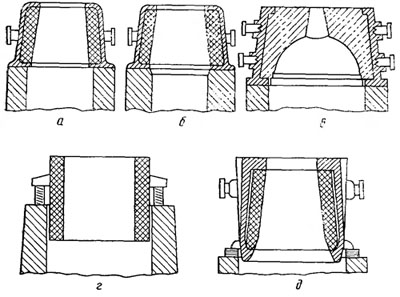

Рис. 104. Прибыльные надставки для изложниц, уширенных кверху:
а — стационарная с нависающей над слитком полкой; б — стационарная с полкой, расположенной по контуру слитка: в — стационарная сферической формы; г — плавающая керамическая: д — плавающая металлическая футерованная
