Поддоны

Поддоны представляют собой массивные плоские отливки, которые используют для размещения на них одной или нескольких изложниц. При разливке стали в сквозные изложницы они выполняют роль дна, а при разливке в изложницы С ДНО!., обеспечивают их правильную установку.

На рис. 103 показаны наиболее распространенные конструкции поддонов.

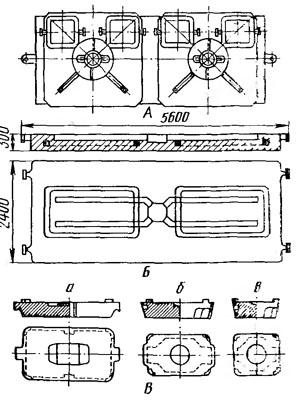

Рис. 103. Поддоны для разливки стали;
А — сифонным способом блюминговых слитков; Б — сифонным способом слябинговых слитков; В — сверху; а — для крупных слябинговых слитков; б — для средних слябинговых слитков; в — для блюминговых слитков

Крупные слитки во многих случаях отливаются сверху в сквозные изложницы с индивидуальными поддонами. В процессе эксплуатации поддоны подвергаются размывающему действию струи жидкой стали, в связи с чем в местах падения струи образуются конусные лунки. Допускается глубина вымоин не более 0,15—0,20 м. После 5—10 наливов на рабочей поверхности появляются крупные н мелкие трещины. Еще больше разрушается поддон в случае приваривания слитков, когда добавляется сильное механическое воздействие на поверхность в момент отрыва слитков.

Стойкость одноместных поддонов может изменяться от 30 до 100 наливов, удельный расход одноместных поддонов колеблется в широких пределах (4—11 кг/т). Применение огнеупорных покрытий на основе золя кремнезема с различными наполнителями позволяет уменьшить его в два—четыре раза [19].

Основным материалом для поддонов служит серый чугун с пластинчатым графитом того же состава, что и для изложниц. Значительно повышается стойкость поддонов для сифонной разливки стали при отливке их из магниевого чугуна.

Стойкость поддонов во многом зависит от их конструкции. По аналогии с изложницами в данном случае также принимается во внимание показатель отношения массы поддона к массе слитка. На отечественных заводах он колеблется в пределах 0,42—0,82, на заводах с наиболее низким расходом поддонов это отношение составляет около 0,60.

Конструкция одноместного поддона зависит от его назначения. В современных цехах кипящие стали разливаются в сквозные изложницы, устанавливаемые на одноместные поддоны с гладкой поверхностью или с небольшим углублением. При отливке спокойных слитков в сквозные изложницы используют кюмпельные поддоны (с большим углублением). Форма углублений может быть самой различной: пирамидальной, конусной,

сферической. В центральной части углубления может быть отверстие, в которое закладывают пробку или вкладыш Наличие углубления на поддоне оказывает положительное влияние на качество поверхности слитков. По мере накопления стали в лунке резко снижается количество брызг, попадающих на стенки изложницы.

Выпуклая форма донной части слитка оказывает положительное влияние на выход годного, так как в этом случае исключается образование «рыбьего хвоста» на раскатах слитков, а следовательно, уменьшается величина донной обрези.

Однако при слишком большой глубине лунки будет увеличиваться общая высота поддона и соответственно этому его масса. При этом возрастает расход поддонов.

Форма одноместных полдонов соответствует нижним основаниям применяемых изложниц. На верхней плоскости поддоны снабжаются выступами-ограничителями, фиксирующими правильное положение изложниц. Внизу поддоны могут иметь приливы для строгой установки их на тележки.

Поддоны для сифонной разливки служат основой литниковой системы, при эксплуатации сквозных изложниц они выполняют еще роль дна. Для литниковой системы поддоны снабжаются канавками или ручьями, с помощью которых сталь подводят к изложницам.

Поддоны для сифонной разливки, как правило, являются многоместными. Количество одновременно устанавливаемых изложниц может быть несколько десятков. Большое число изложниц обычно бывает при отливке .мелких слитков массой от 200 до 1000 кг. Для отливки слитков массой более 2000 кг число каналов равняется числу изложниц, т. е. каждая изложница питается от центровой изложницы через свою проводку. При отливке мелких слитков от основных каналов равномерно по сторонам отходят еще дополнительные ответвления.

В отличие от одноместных поддонов при сифонной разливке поддоны выходят из строя главным образом из-за трещин. Сначала трещины образуются в углах каналов, затем посредине. Установлено, что угловые трещины становятся заметными после 10—15 наливов, а поперечные трещины — после 20—25 наливов. Одновременно в местах нагрева поддона слитками появляется сетка трещин, аналогичная сетке разгара на изложницах.

В результате небрежной установки изложниц или их коробления металл может затекать в щель между торцом изложницы и поддоном. В этом случае поддон может размываться жидкой сталью.

В зависимости от применения типов изложниц изменяются условия службы поддонов. При отливке слитков в глуходонные изложницы поддоны не подвергаются прямому воздействию жидкого металла и расход их на единицу стали значительно меньше. При сквозных изложницах создаются условия значительного прогрева поддона в результате прямого контакта с кристаллизующимся слитком, отсюда появляется необходимость в увеличении высоты (толщины) поддонов. Чем больше площадь слитка в нижнем сечении, тем больше высота поддона.

Размеры поддонов для сифонной разливки определяются габаритами тележек, шириной канавы и расположением изложниц. Для небольших слитков наиболее часто применяют квадратные поддоны с равномерным симметричным подводом металла ко всем изложницам. Крупные слитки могут питаться через две проводки, а изложницы для них устанавливают в один ряд по оси состава. В центре поддона имеется углубление — «гнездо» для установки «звездочки», от которой отходят каналы литниковой системы. Всегда стремятся иметь равномерное снабжение жидкой сталью всех изложниц.

Каналы в поддонах представляют собой углубления, рассчитанные на укладку в них стандартного сифонного кирпича (ГОСТ 11586—69).
