Центровые изложницы

Подготовленные для сифонной разливки поддоны с установленными на них изложницами для отливки слитков и центральной футерованной изложницей на различных заводах называются по-разному: куст, сифон, став и т. п. Эти названия правильно характеризуют данный способ разливки, основанный на принципе единовременного использования всего перечисленного оборудования.

Главным связующим звеном в данном случае является центровая, питающая металлом все остальные изложницы через сифонную проводку.

В сталеплавильных цехах различных заводов имеются свои особенности в конструкции поддонов и центровых. Наибольшее падение напора металла наблюдается при разветвлении в сифонной проводке. Поэтому чем длиннее проводка и чем больше она имеет ответвлений, тем выше делают центровую. Для коротких проводок можно иметь превышение центровой над уровнем налива металла в изложницы или в прибыльной надставке в пределах 0,20—0,25 м, а для длинных проводок эти значения увеличиваются в два раза. К тому же общую высоту


центровой рассчитывают с учетом целого числа шамотных трубок.

Разновидностей центровых немного. Главное принципиальное их отличие заключается в том, что они могут быть разъемными и неразъемными (рис. 101).

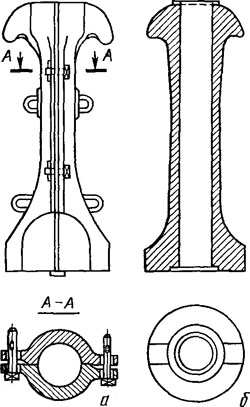

Рис. 101. Центровые изложницы: я — разъемная; 6 — неразъемная

Разъемные центровые применяются для разливки стали всех марок. Они состоят из металлического разборного каркаса с крышкой или чаще из двух симметричных половинок. Обе конструкции имеют свои достоинства и недостатки. При одинаковых половинках центровых они могут быть быстро заменены в случае выхода из строя одной из них. Однако у такой конструкции есть и недостатки. Половинки центровых менее прочны и подвергаются короблению.

Наборку воронок и трубок новых центровых осуществляют на шомполе, имеющем с одной стороны глухую, а со стороны воронки свободную шайбу, прижимаемую гайкой или клином (рис. 102). При сборке буртики трубок и воронок в местах стыка аккуратно обмазывают огнеупорной массой, не допуская выхода ее во внутрь центровых. Набранные трубки и воронки на шомполе стягиваются, переносятся к центровой и укладываются в одну из ее половинок, предварительно покрытую ровным слоем массы.

Неразъемные центровые чаше применяются для разливки кипящих и полуспокойных сталей. Подготовка центровых к плавке в данном случае значительно проще: на собранные трубки надевают металлический каркас, а в зазор засыпают сухой песок.

Для закрепления сифонного кирпича в каналах поддона применяют специальные чугунные или стальные

грузы различных размеров или выполненные вместе с центровой: последнее облегчает подготовку поддонов, но увеличивает расход центровых на 1 т стали.

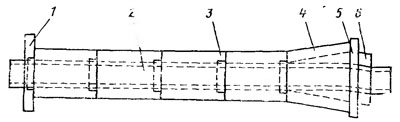

Рис. 102. Наборка центровых трубок и воронки:
1 — шайба для нижней трубки; 2 — металлическая труба (основа); шамотная трубка; 4 — воронка; 5—закрепляющая шайба; 6 — гайка
