Промежуточные сталеразливочные ковши. Воронки
Промежуточные ковши и воронки осуществляют связь сталеразливочного ковша
с изложницей. С помощью промежуточных устройств удается исключить
влияние ферростатического давления столба металла в ковше на скорость
разливки, обеспечить быстрое наполнение одной или нескольких изложниц
одновременно.
Промежуточный ковш
Этот ковш бывает различной емкости и отличается от воронки наличием
крышки и стопоров (рис. 91). По конструкции промежуточный ковш
представляет собой плоское «блюдце» или «корыто». Для одновременной
отливки

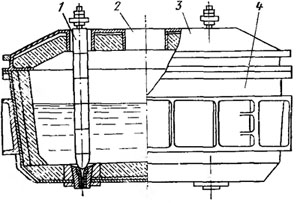

«Рис. 91. Промежуточный ковш:
1 — стопор; 2 — окно для наполнения металлом; 3 —
крышка; 4 — корпус ковша
сверху нескольких слитков массой 7—10 т применяют
промежуточные ковши объемом 7—9 м3. Уровень металла в них стремятся
поддерживать постоянным на высоте 0,7—0,9 м.
Стаканчики промежуточного ковша выбирают равного или меньшего диаметра,
чем в сталеразливочном ковше; для получения ровной струи они должны быть
длиной не менее 0,2 м.
Промежуточные ковши футеруются в два ряда, днище— в три ряда. Арматурный
ряд выкладывают нормальным кирпичом на плашку, а рабочий ряд —
универсальным лекальным кирпичом. В месте падения струи из ковша он
может быть толще. Разливочные стаканы устанавливают в специальные
гнездовые кирпичи.
Для снижения напора металла, попадающего в кристаллизатор МНЛЗ, в
промежуточные ковши устанавливают специальные удлиненные стаканы с
боковыми отверстиями, которые позволяют подавать металл под уровень
мениска.
С целью увеличения числа плавок, отливаемых методом «плавка на плавку»,
на Новолипецком металлургическом комбинате в промежуточных ковшах
установлен стакан-дозатор с вертикальным каналом, расширяющимся книзу.
Промежуточные ковши обязательно используют при отливке непрерывнолитых
заготовок и слябов на МНЛЗ, значительно реже для одновременной отливки
нескольких слитков п изложницы.
