Потоки металла в кристаллизаторе



Распределение скоростных потоков в отливаемой заготовке определяет формирование оболочки, условия удаления неметаллических включений из жидкой сердцевины и процессы взаимодействия жидкого металла с окружающей атмосферой.

В неблагоприятных условиях находится отливка заготовок мелких сечений, где существует наибольшая вероятность размывания кристаллизующейся оболочки струей металла.

Сильному воздействию со стороны скоростных потоков подвергается также кристаллизующаяся оболочка широких граней слябов.

С увеличением высоты падения струи скорости потоков у стенок широких граней уменьшаются, что способствует увеличению толщины оболочки. Однако зона максимальных скоростных потоков перемещается кверху и здесь идет наибольшее размывание оболочки в начальный момент ее формирования, что может привести к образованию горячих трещин.

Циркуляционные потоки играют существенную роль в процессах сегрегации примесей. Восходящие потоки способствуют удалению неметаллических включений из жидкой сердцевины заготовок.

Рис. 64. Влияние расположения струи стали на направление потоков металла в верхних горизонтах кристаллизатора:
а — по центру; б — смещенной струей; в — двумя струями

Вертикальные потоки вызывают циркуляционные потоки у поверхности жидкого металла в кристаллизаторе,, от которых зависит положение мест скопления шлака на зеркале. Ориентировочно направление потоков на зеркале металла в плоском прямоугольном кристаллизаторе в зависимости от падения струи металла показано на рис. 64.

При подаче струи в район узких граней шлак на поверхности может скапливаться у струи или около узкой грани за струей.

Вредное воздействие вертикальных циркуляционных потоков на фронт затвердевания, сегрегацию примесей и процессы вторичного окисления значительно уменьшается изменением направления струи, вводимой в кристаллизатор. При непрерывной разливке сталей ответственного назначения широкое распространение получил метод подачи металла под уровень горизонтальными или наклонными струями [8] (рис. 65).

Этот способ выполняется при использовании удлиненных стаканов с одновременной защитой зеркала металла

в кристаллизаторе (синтетическими шлаками, экзотермическими смесями, графитом).

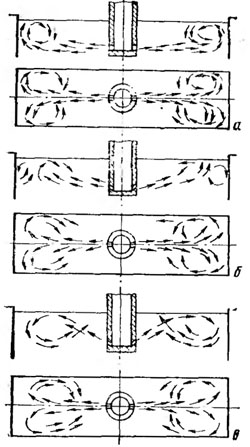

Рис. 65. Схемы л стоков металла в кристаллизаторе при разливке под уровень горизонтальными струями (а), наклоненными вверх под углами 13° (б) и 303 (в)
