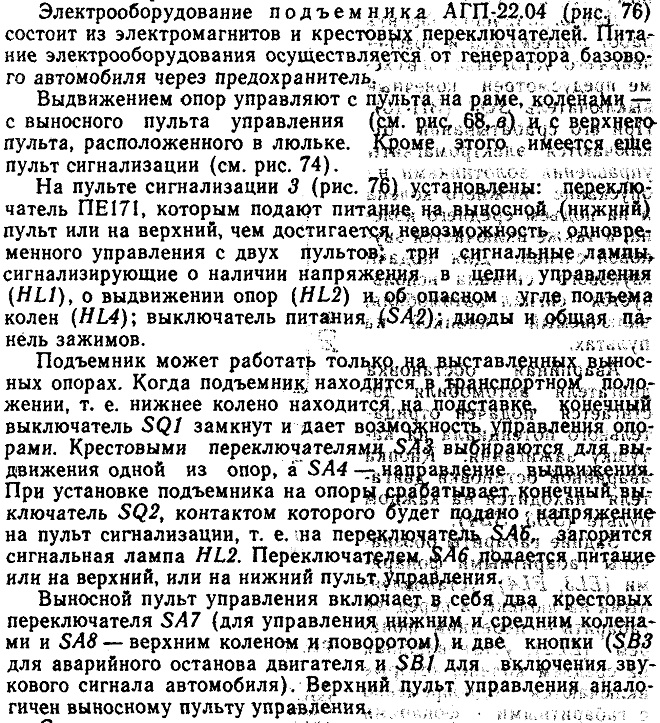

Электрооборудование подъемника АГП-22.04

(рис 76)

С помощью одного крестового переключателя управляют электромагнитами золотников управления нижним и средним коленами, а с помощью второго — верхним коленом я поворотом. При включении любого электромагнита .одновременна с

ним будет включаться электромагнит перекрытия слива (пилот). Поскольку у подъемника нет кольцевого токоприемника, в схеме предусмотрен конечный выключатель SQ4 (КУ-704А), отключающий электромагнит при подходе к предельному углу поворота.

Для ограничения фронта работ подъемника и обеспечения его устойчивости в схеме предусмотрен конечный выключатель SQ3 (ВП-16). При его срабатывании отключаются электромагниты управления золотниками на опускание нижнего колена и на подъем среднего колена, а также включается звуковой сигнал. Для подачи звукового сигнала используется сигнал автомобиля, включаемый кнопкой на пультах.

Аварийная обстановка двигателя автомобиля достигается подачей отрицательного потенциала на катушку зажигания. Кнопка .аварийной остановки двигателя находится на каждом пульте (SB3, SB4).

Задние габариты обозначены габаритными фонарями (EL3, EL4), установленными на люльке, а передние габариты — передним фонарем (EL2), установленным на среднем колене, которые включаются одновременно с габаритными фонарями автомобиля.

Электромагниты зашунтированы диодами для защиты от перенапряжения

при отключении их от сети: диоды также предназначены

для подачи напряжения на электромагнит золотника перекрытия слива одновременно с включением любого исполнительного электромагнита. В схеме использованы диоды Д242Б, которые можно заменить на КД202Д.



Рис. 76. Принципиальная электрическая схема подъемника АГП-22.04: а — ходовая часть, б — поворотная часть; 1 — включение питания, 2 — пульт управления гидроопорами, 3 — пульт сигнализации, 4 — креномер, 5 — габаритные фонари, 6 — останов двигателя, 7 — выносной пульт управления, 8 — пульт управления в люльке, 9 — сигнализатор напряжения; подсоединение: I — к катушке зажигания, II — к габаритным фонарям, III —к сигналу, IV —к блоку предохранителей
