БЛОКИ УПРАВЛЕНИЯ ГИДРОУСТРОЙСТВАМИ ЭКСКАВАТОРА ЕК-8

10. БЛОКИ УПРАВЛЕНИЯ ГИДРОУСТРОЙСТВАМИ ЭКСКАВАТОРА ЕК-8

Блоки управления предназначены для дистанционного управления гидрораспределителями и другими гидравлическими устройствами.

Принцип работы блоков управления всех исполнений одинаков.

Рабочая жидкость подводится к блоку управления от пневмогидроаккумулятора через подвод Р в корпусе.

При нейтральном положении рукояток блоков управления рабочие отводы соединены с баком через отвод Т. Каждый золотник блока управления работает как редукционный клапан, настройка которого определяется положением рычага. Чем больше отклонение рычага (педали), вызывающее смещение толкателя и золотника от нейтрального положения, тем больше давление управления в соответствующем рабочем отводе.

ВНИМАНИЕ! На экскаваторе установлены блоки управления немецкой фирмы «Bosch-Rexroth».

1). Блок управления I (рис. 38) - четырехзолотниковый с рычагом управления на шаровом шарнире, с возможностью одновременного включения одного или двух смежных золотников с возвратом в нейтральное положение рычага при снятии с него управляющего усилия.

2). Блок управления II (рис. 39) - четырехзолотниковый с двумя независимыми рычагами управления, с возможностью одновременного включения одного золотника каждым рычагом, с возвратом в нейтральное положение рычага при снятии с него управляющего усилия.

3). Блок управления III (рис. 40) - педальный двухзолотниковый с возвратом в нейтральное положение педали при снятии с нее управляющего усилия.

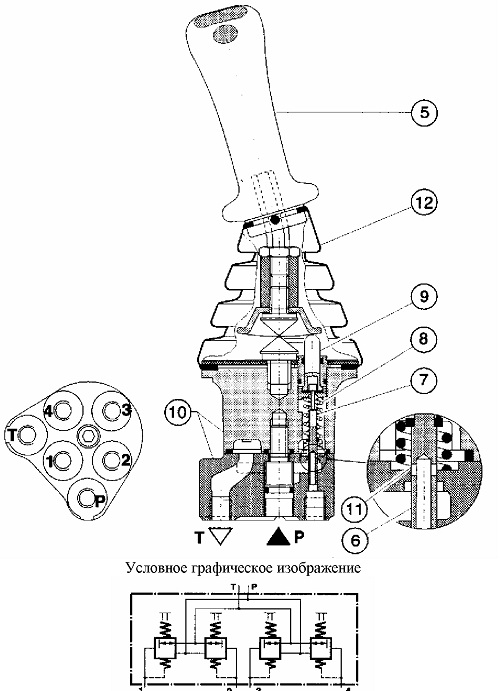

Рис. 38 Блок управления с одним рычагом Т - отвод; Р - подвод; 1,2,3,4 - рабочие отводы; 5 - рукоятка; 6 - золотник; 7 - регулировочная пружина; 8 - возвратная пружина; 9 - толкатель; 10 - корпус; 11 - отверстие; 12 - резиновый чехол.

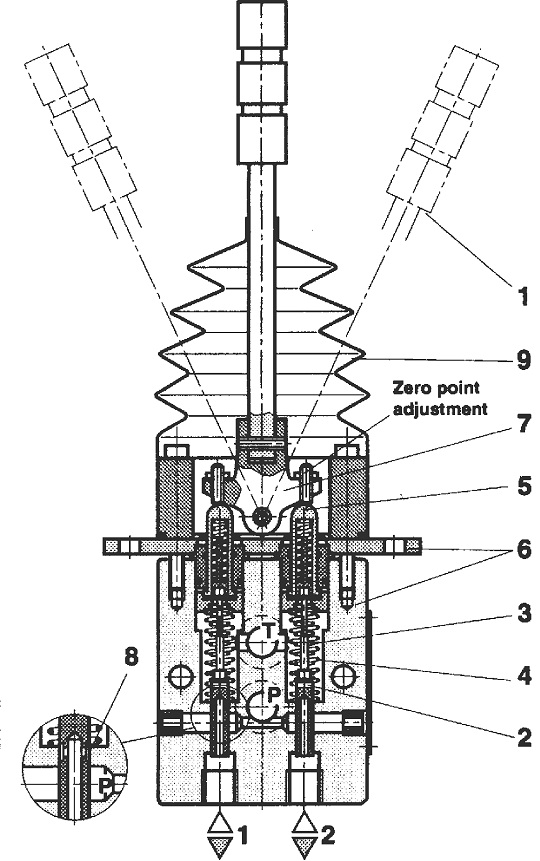

Рис. 39 Блок управления Т - отвод; Р - подвод; 1 - рукоятка; 2 - золотник; 3 - регулировочная пружина; 4 - возвратная пружина; 5 - толкатель; 6 - корпус; 7 - кулачок; 8 - отверстие; 9 - резиновый чехол

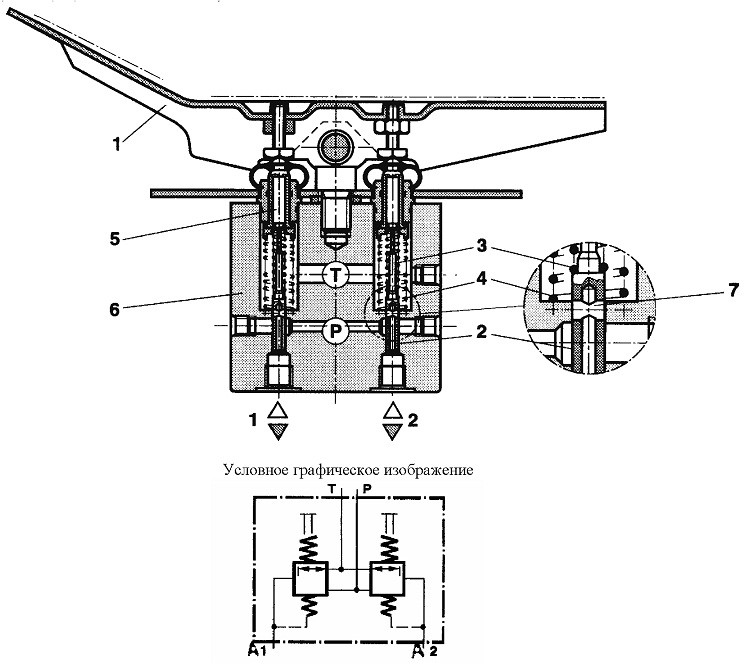

Рис. 40 Блок управления педальный
Т - отвод; Р - подвод; А1, А2 - рабочие отводы; 1 - педаль; 2 - золотник; 3 - регулировочная пружина; 4 - возвратная пружина; 5 - толкатель; 6 - корпус; 7 - отверстие.
