5. ПНЕВМОГИДРАВЛИЧЕСКИЙ КЛАПАН ЭКСКАВАТОРА ЕК-8
(рис. 33)
Пневмогидравлический клапан (рис. 33) применен в гидроприводе
стабилизаторов экскаватора в качестве двухпозиционного
гидрораспределителя с пневмоуправлением. При отсутствии давления в линии
пневмоуправления Х золотник 11 пружинами 9 и 10 устанавливается в
положение, при котором гидравлические линии А и Б перекрыты между собой.
При подаче давления воздуха золотник 11 соединяет линию А с линией Б.

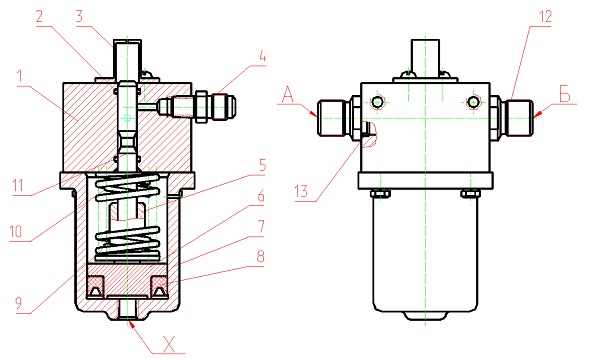

Рис. 33 Пневмогидравлический клапан А, В -
гидролинии; Х - линия пневмоуправления
1 - корпус; 2, 13 - кольцо; 3 - крышка; 4, 12 - штуцера; 5 - втулка; 6 -
поршень; 7 - стакан; 8 - манжета; 9, 10 - пружина; 11 - золотник.
