ГИДРОЦИЛИНДРЫ ЭКСКАВАТОРА ЕК-8

6. ГИДРОЦИЛИНДРЫ ЭКСКАВАТОРА ЕК-8

(рис. 34а, 35б, 36в, 37г)

На экскаваторе используются гидроцилиндры, различающиеся по конструкции, номинальному и максимально допустимому рабочему давлению, диаметрам штока и поршня, ходу поршня.

Все гидроцилиндры состоят из следующих основных частей: сварного корпуса, штока, поршня, передней крышки, уплотнительных устройств. Подвод рабочей жидкости осуществляется по трубопроводам, присоединяемых к корпусу цилиндров с помощью фланцевых или резьбовых соединений.

Поршень делит внутреннее пространство цилиндра на две не сообщающиеся между собой полости: поршневую и штоковую (стороны нахождения штока).

В процессе работы одна полость гидроцилиндра соединяется с напорной, а другая -со сливной магистралью гидросистемы экскаватора. Под действием разницы давления рабочей жидкости в этих магистралях происходит движение штока.

Для установки гидроцилиндров на экскаватор в проушинах штока и корпуса устанавливаются шарнирные подшипники.

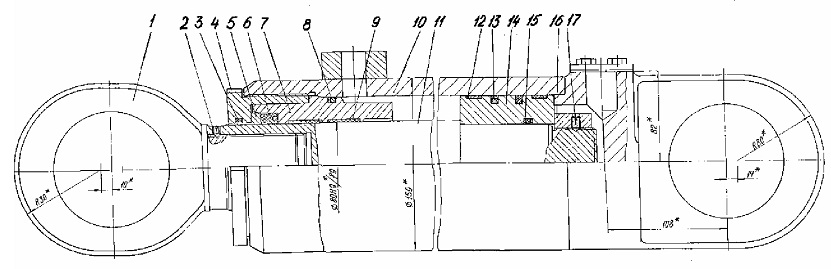

Рис. 34а Гидроцилиндр 1 - проушина; 2, 17 - винты; 3 - грязесъемник, кольцо; 4 - гайка наружная; 5 - кольцо; 6 - манжета уплотнительная штока; 7 - букса; 8, 15 - кольцо защитное, кольцо; 9, 11 - опорно-направляющее кольцо; 10 -цилиндр; 11 - шток; 13 - уплотнение поршня; 14 - поршень; 16 - гайка.

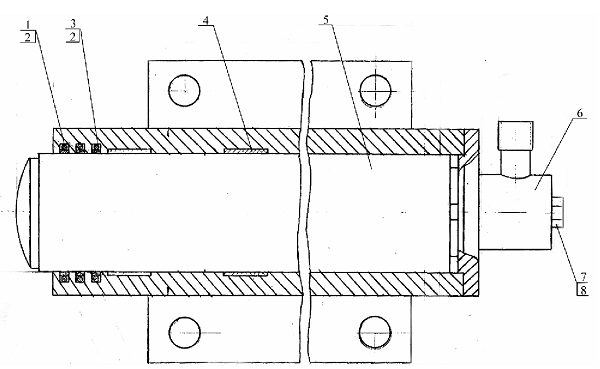

Рис. 34б Гидроцилиндр 1 - грязесъемник; 2, 3, 4, 8 - кольцо; 5 - плунжер; 6 - цилиндр; 7 - пробка.

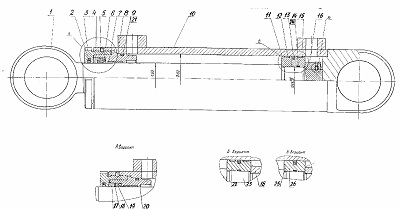

Рис. 34в Гидроцилиндр
1, 23 - штоки сварные; 2 - грязесъемник; 3 - гайка внутренняя; 4, 17, 24, 25 - кольца; 5 - винт; 6 - уплотнительная манжета штока; 7 - кольцо штока; 8, 20 - буксы; 9, 14, 18, 21 - кольца защитные; 10 - цилиндр сварной; 11 - поршень левый; 12 - кольцо поршня опорно-направляющее; 13 - уплотнение поршня; 15 - поршень правый; 16 - гайка; 19 - манжета; 22, 26 - поршни.

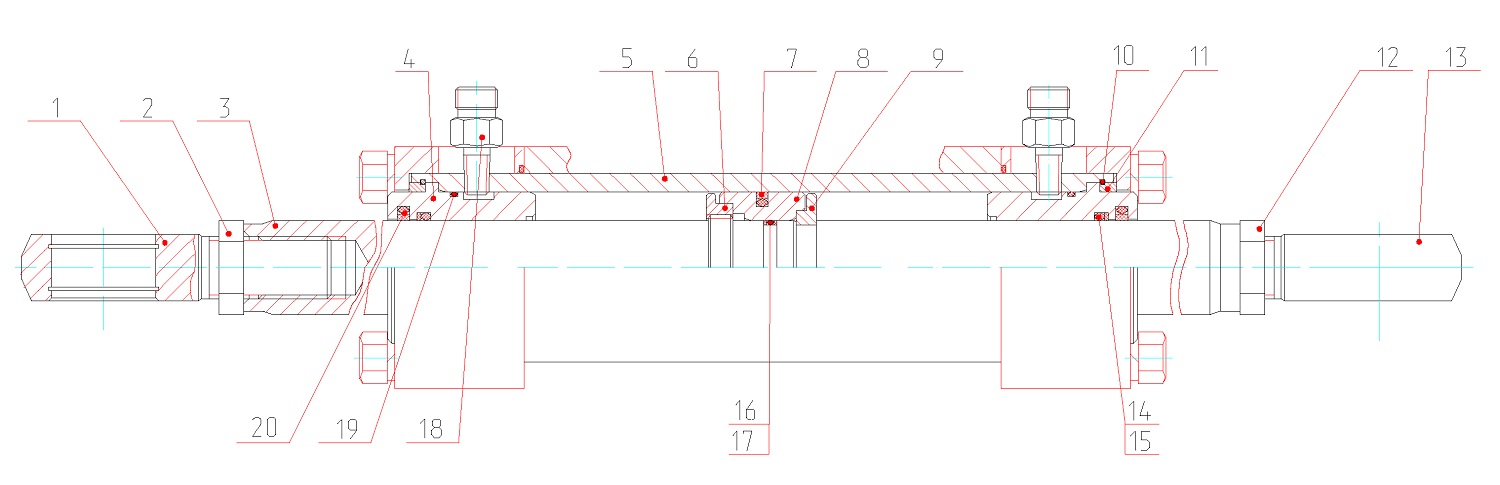

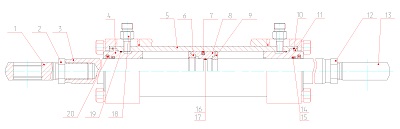

Рис. 34г Гидроцилиндр
I - проушина левая; 2 - гайка левая; 3 - шток; 4 - букса; 5 - цилиндр; 6, 15, 16 - кольцо; 7 - поршневое уплотнение; 8 - поршень; 9 - полукольцо; 10 - кольцо стопорное;
II - втулка; 12 - гайка правая; 13 - проушина правая; 14 - шайба защитная; 17 - шайба защитная; 18 - штуцер; 19 - кольцо; 20 - грязесъемник.
