2. ГИДРОМОТОР ПОВОРОТА ЭКСКАВАТОРА ЕК-8

2. ГИДРОМОТОР ПОВОРОТА ЭКСКАВАТОРА ЕК-8

Аксиально-поршневой нерегулируемый гидромотор поворота A2FM28/61W-XAB191J-S состоит из корпуса 14, вала 1, блока цилиндров 9, семи плунжеров 8, распределителя 10 и крышки 12.

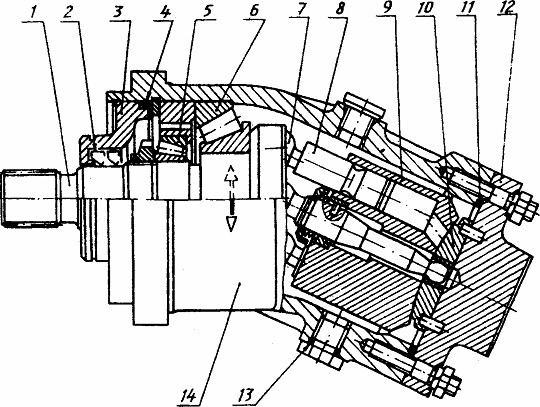

Рис.29 Гидромотор поворота

При работе гидромотора рабочая жидкость под давлением поступает через отверстие в крышке 12, паз распределителя 10 в паз блока цилиндров и перемещает плунжеры. Так как оси вала и блока цилиндров расположены под углом, усилие от плунжера в месте контакта с валом раскладывается на осевую и тангенциальную составляющие. Осевая сила воспринимается подшипниками 5 и 6, а тангенциальная создает крутящий момент на валу.

К гидромотору прифланцован блок предохранительных клапанов, которые защищают гидромотор от перегрузок. При достижении установленного давления клапан открывается, и рабочая жидкость перетекает из линии высокого давления в линию низкого давления.
