4. ГИДРОРАСПРЕДЕЛИТЕЛЬ 8SX14 ЭКСКАВАТОРА ЕК-8




Гидрораспределитель SX14 имеет секционную конструкцию, состоящую из следующих основных частей (рис. 31):

1. Входная секция, включающая в себя:

• предохранительный клапан КП1 в линии LS;

• предохранительный клапан перепада давления АР, настроенный на 25 кгс/см2;

• регулируемый дроссель, настроенный на расход 0,7 л/мин.

2. Рабочие секции:

• секция поворота стрелы (молота);

• секция составной части стрелы;

• секция ковша;

• секция рукояти;

• секция стрелы;

• секция хода;

• секция опоры-отвала.

3. Входная секция поворота платформы, включающая в себя:

• предохранительный клапан КП2 в линии LS;

• LS-регулятор, настроенный на перепад давлений АР=8 кгс/см2.









4. Рабочая секция поворота платформы.

5. Концевая секция.

Все секции последовательно стянуты тремя шпильками со строго регламентируемым моментом затяжки в единый блок.

Конструкция рабочей секции показана на рис. 32.

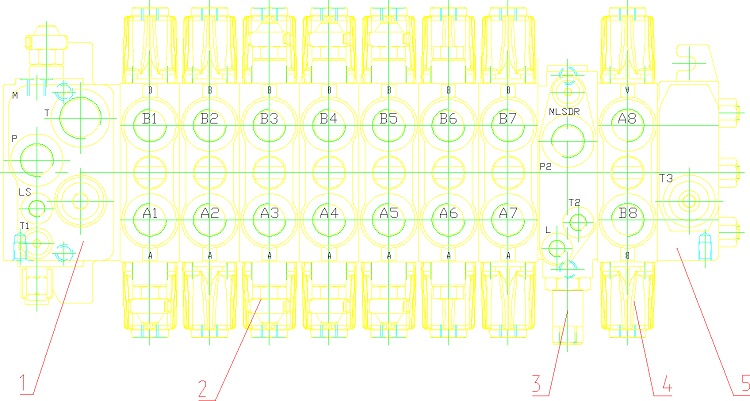

Рис.31 Гидрораспределитель SX14

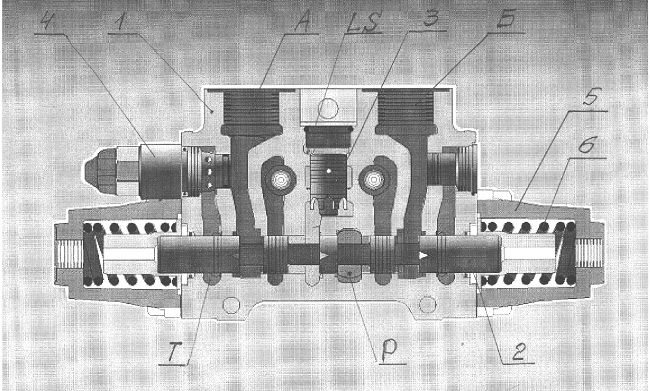

Рис.32 Рабочая секция гидрораспределителя SX14







Секция состоит из следующих основных частей: корпуса 1, золотника 2, клапана-компенсатора 3 (кроме секции поворота платформы), предохранительных, предохрани-тельно-подпиточных, подпиточных или обратных клапанов 4, крышек гидроуправления 5 и пропорциональных пружин 6.

Гидрораспределитель SX14 представляет собой однопоточный гидроаппарат, оборудованный системой LUDV+LS, которая позволяет обеспечивать на одном потоке совмещение всех движений экскаватора, включая поворот платформы. Любые движения осуществляются с постоянной независимо от нагрузки скоростью, заданной оператором посредством блока управления (джойстика).

Гидрораспределитель функционирует следующим образом.

Рабочая жидкость от насоса поступает в напорный канал гидрораспределителя и через предохранительный клапан перепада давления АР сливается в гидробак. В связи с тем, что рабочие золотники находятся в нейтральном положении, в линии LS давление отсутствует. Насос при этом выдает минимальный расход, необходимый лишь для поддержания давления в напорной линии, равного 25 кгс/см2.

При включении любого золотника (кроме поворота) рабочая жидкость поступает через клапан-компенсатор и антипросадочный клапан (обратный клапан) в рабочий отвод (А или В). Одновременно сигнал посредством клапана-компенсатора направляется в LS-канал и далее к насосу, заставляя насос изменять расход, увеличивая или уменьшая угол наклона шайбы (см. описание насосного агрегата), поддерживая заданный перепад давления на рабочей кромке золотника постоянным (19 кгс/см2).

При повышении давления в линии LS предохранительный клапан перепада давления закрывается. Начинается движение исполнительного двигателя (мотора, цилиндра и т. п.) пропорционально поданному сигналу блока управления без дросселирования в

слив. Одновременно через другой рабочий отвод (В или А) распределителя осуществляется слив рабочей жидкости через золотник в сливной канал гидрораспределителя.

По данному алгоритму происходит движение всех органов экскаватора.

При включении нескольких движений одновременно клапан-компенсатор уравнивает давление по самому нагруженному органу. Это означает, что в рабочей гидросистеме поддерживается максимальное давление, а клапан-компенсатор каждой рабочей секции, участвующей в совмещении операций, устанавливается таким образом, что обеспечивает необходимый перепад давления между напором и рабочим органом. Таким образом, обеспечивается совмещение потребителей с разным уровнем нагрузки (давления).

Данная система позволяет гарантированно совмещать движения в любых количествах и в любых сочетаниях.

Работа секции поворота платформы происходит отлично от работы других секций. В связи с тем, что рабочее давление на повороте при работе экскаватора значительно меньше давления на рабочих органах, для уменьшения потерь при совмещении движений LS-компенсатор устанавливается не после дроссельной крышки золотника, а перед ней. Этот клапан-компенсатор настроен на давление 8 кгс/см2, в отличие от перепада давления АР=19 кгс/см , поддерживаемого насосом на дроссельных кромках других золотников. Поэтому при совмещении поворота с другими рабочими движениями ему обеспечивается приоритет, и уменьшаются потери на клапане-компенсаторе.

Обращаем Ваше внимание на сложность конструкции и настройки гидрораспределителя.

ЗАПРЕЩАЕТСЯ производить настройку (перенастройку) самостоятельно.

ЗАПРЕЩАЕТСЯ менять местами золотники гидрораспределителя.

В случае необходимости демонтажа золотника из секции обратите внимание на риску, определяющую, какой стороной золотник устанавливается обратно.

ЗАПРЕЩАЕТСЯ менять местами рабочие отводы рабочих органов.
