ГИДРАВЛИЧЕСКИЙ РУЛЕВОЙ МЕХАНИЗМ ЭКСКАВАТОРА ЕК-8

7. ГИДРАВЛИЧЕСКИЙ РУЛЕВОЙ МЕХАНИЗМ ЭКСКАВАТОРА ЕК-8

(рис. 35)

Гидравлический рулевой механизм (гидроруль) представляет собой сблокированный с насосом-мотором следящий гидрораспределитель, входным сигналом для которого является вращение рулевого колеса; объем рабочей жидкости, подаваемой от насоса-дозатора к гидроцилиндру, пропорционален углу поворота руля.

Г идроруль выполнен со встроенным усилителем потока и при работе без питающего насоса имеет уменьшенную подачу, равную номинальному рабочему объему, обеспечивая возможность управления экскаватором в аварийном режиме.

Встроенные предохранительный, обратный, противоударный и противовакуумный клапаны предохраняют гидроруль от перегрузок по давлению, вытекания рабочей жидкости при обрыве трубопровода питания, скачков давления в результате ударных воздействий дороги на колеса.

ВНИМАНИЕ! Разборка гидроруля без разрешения завода-изготовителя не допускается.

Регулировка предохранительного клапана

Регулировка противоударного клапана

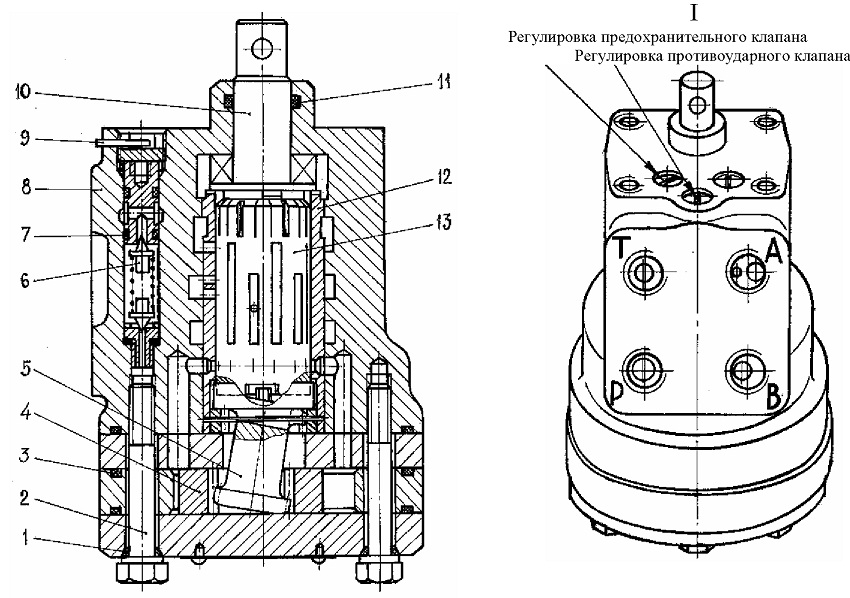

Рис. 35 Гидравлический рулевой механизм I - схема подключения гидролиний к гидрорулю Присоединительные отверстия:
Р - напорное; Т - сливное; А, В - рабочие отводы, соединенные с гидроцилиндрами поворота колес 1, 3, 7 - уплотнительные кольца; 2 - болт; 4 - центральная шестерня; 5 - кардан; 6 - противоударный клапан; 8 - корпус; 9 - штифт; 10 - вал; 11 - грязесъемник; 12 - втулка; 13 - золотник.
