ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-17

Настройка управления подачей

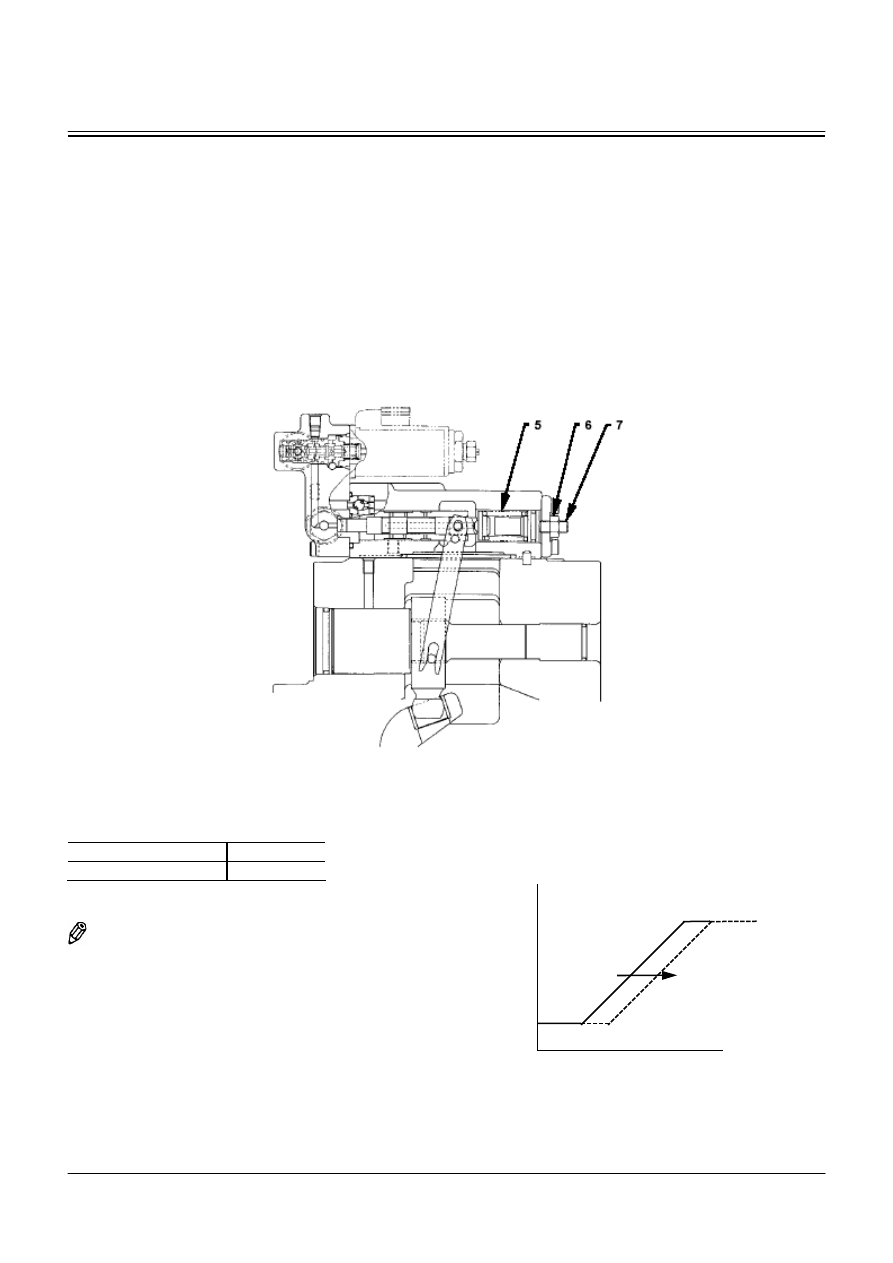

Поскольку управление величиной подачи осущест-
вляется  электромагнитным  клапаном  управления
насосом, который приводится в действие электри-
ческим  током (I), подачу  можно  регулировать  за
счет изменения усилия пружины (5).
Чтобы  отрегулировать  усилие  пружины (5), отвер-
ните гайку (6) и поверните винт (7).












T16J-04-04-006




Регулировка усилия пружины:
Число оборотов винта 1/4
Величина подачи 27,6

л/мин





 ПРИМЕЧАНИЕ: "I" означает  величину  электри-

ческого  тока  команды,  которая  приво-
дит  в  действие  электромагнитный
клапан управления основным насосом.















Управление величиной подачи

Q

I

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-18

СЛИВ РАБОЧЕЙ ЖИДКОСТИ ИЗ ГИДРОМОТОРА

МЕХАНИЗМА  ВРАЩЕНИЯ  ПОВОРОТНОЙ

ЧАСТИ



Краткое описание:

Чтобы проверить  характеристики  гидромотора  механизма

вращения  поворотной  части,  измеряйте  количество  рабо-

чей жидкости, сливаемой из этого гидромотора при враще-

нии поворотной части.



 ПРИМЕЧАНИЕ:  Количество  рабочей  жидкости,  сли-

ваемой из гидромотора механизма вращения
поворотной  части  во  время  вращения,  зави-
сит  от  температуры  рабочей  жидкости.
Обязательно  поддерживайте  температуру
рабочей жидкости в пределах 50

°±

5

°

С.



Подготовка:

1.

Поддерживайте  температуру  рабочей  жидкости  в

пределах 50

°±5°С.  Вращайте  гидромотор,  чтобы

обеспечить подогрев его частей.



  ПРЕДОСТЕРЕЖЕНИЕ: При быстром отвинчива-

нии крышка гидробака может сорваться. Преж-
де  чем  удалить  крышку,  медленно  отверните
ее, чтобы сбросить давление.



2.

Передвиньте  все  рычаги  управления,  чтобы  сбросить

остаточное давление в гидросистеме. Прежде чем сни-

мать  крышку  гидробака,  медленно  поверните  ее  при-

мерно  на 30

°  против  часовой  стрелки,  чтобы  сбросить

давление в гидробаке.



 :  4 мм



3.

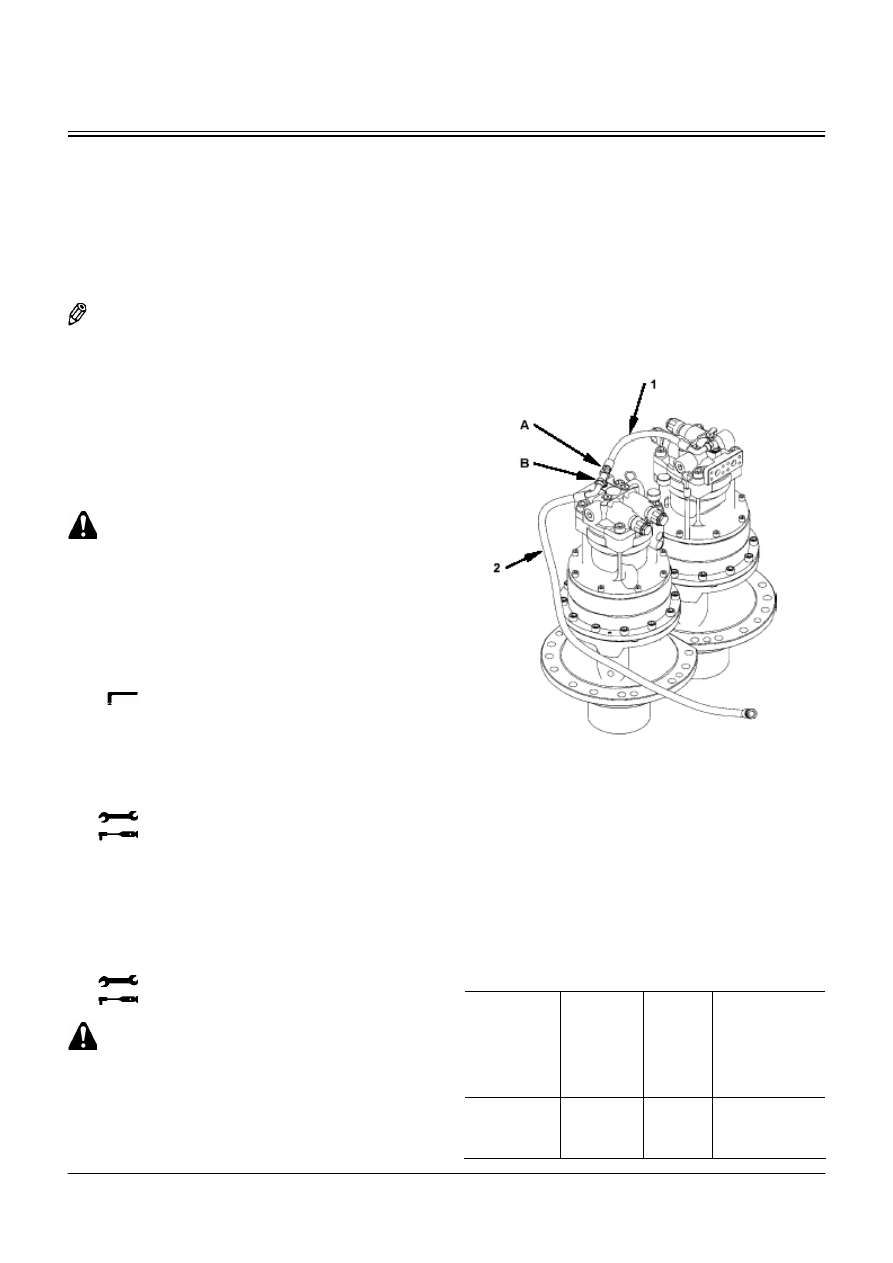

Чтобы  измерить  количество  рабочей  жидкости,

сливаемой  из  левого  гидромотора  механизма  вра-

щения поворотной части, отсоедините шланг лево-

го гидромотора (1), закрепленный в детали А. Уста-

новите пробку (SТ 6491) со стороны тройника.



 :  27 мм
 :  93 Нxм (9,5 кгсxм)



4.

Чтобы  измерить  количество  рабочей  жидкости,

сливаемой  из  правого  гидромотора  механизма

вращения  поворотной  части,  отсоедините  шланг

(2),  закрепленный  в  детали  В.  Соедините  испыта-

тельный сливной шланг (3/4-16UN), расположенный

со  стороны  гидромотора,  и  пробку (SТ 6637) со

сливным шлангом (2).



 :  27 мм
 :  93 Нxм (9,5 кгсxм)



  ПРЕДОСТЕРЕЖЕНИЕ:  Берегитесь  травм.  Прежде

чем  начинать  измерение,  обязательно  удосто-
верьтесь, что в рабочей зоне нет людей, и рабо-
чие покинули зону вращения поворотной части.
Кроме  того,  соблюдайте  осторожность,  чтобы  не
упасть с машины во время выполнения измерений.
















T16J-04-04-007












Условия, необходимые для выполнения измерений:

Установите переключатели в следующие положения:



Переключатель

управления

двигателем

Переключа-

тель режима

мощности

Переклю-

чатель

режима

работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управле-

ния подачей топли-

ва

Высокая

частота

вращения

холостого хода

Режим НР

(Высокой

мощности)

Режим ко-

пания

OFF (Выключено)

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-19

Измерение:

1.  Количество  рабочей  жидкости,  сливаемой  из

гидромотора при вращении поворотной части

(1)   При  пустом  ковше  установите  рабочее

оборудование в следующее положение:

Обратная лопата:

При полностью втянутом штоке гидроцилиндра

рукояти и полностью выдвинутом штоке гидро-

цилиндра  ковша  поднимите  стрелу  так,  чтобы

палец  крепления  рукояти  и  палец  крепления

пяты стрелы оказались на одной высоте.

Прямая лопата:

При  полностью  выдвинутых  штоках  гидроци-

линдров рукояти и ковша поднимите стрелу так,

чтобы палец крепления рукояти  и палец  креп-

ления пяты стрелы оказались на одной высоте.

(2)   Запустите  двигатель.  Передвиньте  рычаг

управления  механизмом  вращения  поворот-

ной  части  на  полный  ход  и  удержите  его  в

этом положении. Начните сбор сливаемой ра-

бочей жидкости при постоянной максимальной

частоте  вращения  поворотной  части.  Время

измерения должно быть более 20 с.

(3)   Повторите  измерение  по  три  раза  при

вращении  в  каждом  направлении  и  опре-

делите средние значения.

2.  Количество рабочей жидкости, сливаемой при

сбросе  давления  в  контуре  гидромотора  вра-

щения поворотной части

(1)   Уприте зубья ковша в землю, как показано на

рисунке,  чтобы  предотвратить  вращение  по-

воротной  части  при  полном  ходе  рычага

управления вращением.

(2)   Запустите  двигатель.  Передвиньте  рычаг

управления  вращением  поворотной  части  на

полный ход и удержите его в этом положении.

Начните сбор сливаемой рабочей жидкости, ко-

гда  она  начнет  вытекать  из  сливного  шланга.

Время измерения должно быть более 20 с.

(3)   Повторите  измерение  по  три  раза  при

вращении  в  каждом  направлении  и  опре-

делите средние значения.

 ПРИМЕЧАНИЕ:  Поскольку  сливной  шланг  левого

гидромотора  механизма  вращения  пово-
ротной части соединен со сливным отвер-
стием правого гидромотора, суммарное ко-
личество  сливаемой  рабочей  жидкости  из-
меряется при сливе из правого гидромото-
ра,  согласно  п.4  параграфа  "Подготовка".
По  этой  причине  из  общего  количества
сливаемой  рабочей жидкости  следует  обя-
зательно  вычесть  количество  жидкости,
слитой  из  левого  гидромотора  (п 3 пара-
графа "Подготовка").



Оценка:

Смотрите  таблицу  стандартных  значений  харак-

теристик в подразделе Т4-2.



∗ Расчет количества рабочей жидкости, сливаемой в минуту

Сначала измеряйте количество слитой рабочей жидко-

сти с помощью мерной емкости. Затем рассчитайте ко-

личество жидкости, слитой в минуту, по формуле:





T145-05-03-007



T145-05-03-008





T107-06-06-005









T107-06-05-008



∆Q = 60 × q / t



где:



∆Q : количество рабочей жидкости, слитой за

1 минуту (л/мин)

 t

:

время измерения (с)

 q

:

общее количество слитой рабочей жидкости (л)



ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-20

СЛИВ  РАБОЧЕЙ  ЖИДКОСТИ  ИЗ  ГИД-

РОМОТОРА  МЕХАНИЗМА  ПЕРЕДВИЖЕ-

НИЯ



Краткое описание:

1.  Чтобы проверить характеристики гидромотора

передвижения,  измеряйте  количество  сливае-
мой  из  него  рабочей  жидкости  во  время  вра-
щения  гидромотора  с  поднятой  гусеницей  (со
стороны проверяемого гидромотора).

2.  Остерегайтесь травм при выполнении измерения.
3.  Рассчитайте  характеристики  гидромотора  пе-

редвижения, подведя итоги измерения.

4.  Количество  рабочей  жидкости,  сливаемой  из

гидромотора  передвижения,  и  ее  давление
зависят от ее температуры.



Подготовка:

5.  Поддерживайте  температуру  рабочей  жидко-

сти  в  пределах 50

°±5°С.  Вращайте  гидромо-

тор, чтобы обеспечить подогрев его частей.





  ПРЕДОСТЕРЕЖЕНИЕ:  При  быстром  от-

винчивании крышка гидробака сорваться.
Прежде  чем  удалить  крышку,  медленно
отверните ее, чтобы сбросить давление.



1.  Передвиньте  все  рычаги  управления,  чтобы

сбросить  остаточное  давление  в  гидросисте-
ме.  Медленно  поверните  крышку  гидробака
примерно на 30

° против часовой стрелки, что-

бы сбросить давление в гидробаке.


2.  Отсоедините  сливной  шланг  гидромотора  пе-

редвижения  со  стороны  этого  гидромотора.
Установите  пробку (SТ 6637) в  свободный  ко-
нец  шланга.  Соедините  сливной  испытатель-
ный  шланг (3/4-16UN) с  гидромотором  пере-
движения.



 :  27 мм



 :  93 Нxм (9,5 кгсxм)



Условия, необходимые для выполнения измерений:
Установите переключатели в следующие положения:



Переключатель

управления дви-

гателем

Переклю-

чатель ре-

жима мощ-

ности

Переклю-

чатель

режима

работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управления

подачей топлива

Высокая частота

вращения

холостого хода

Режим НР

(Высокой

мощности)

Режим

копания

OFF (Выключено)
















M183-01-001





T157-05-04-019





T183-04-04-011

Сливной шланг

ST 6637

Сливной шланг

Испытательный сливной шланг
