Экскаватор Doosan Solar 180W-V. ПРОВЕРКА СИСТЕМЫ ЗАБОРА ВОЗДУХА

ВНИМАНИЕ!

Горячее детали двигателя компоненты могут вызвать ожоги.

Следует избегать контакта с горячими деталями двигателя.

1. Установить машину на стоянку на

   ровной поверхности,

   опустить рабочее

   оборудование на грунт,

   установить

   рычаг блокировки в положение заглушить двигатель.

   LOCK и








2. Проверить заборный шланг двигателя и бандажи шлангов на отсутствие повреждений и степень затяжки.

3. При наличии повреждений,

складок или

ослабления заменить,

затянуть или

обратиться к ближайшему дистрибьютору компании Doosan.

ВАЖНЫЕ СВЕДЕНИЯ!

Работа с не отфильтрованным воздухом может привести к серьезному повреждению двигателя.

Не включать двигатель при обнаружении утечки воздуха или повреждений в системе воздухозаборника.

Рис. 28

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА РАБОТЫ РЕМНЯ БЕЗОПАСНОСТИ

ПРОВЕРКА КОНСТРУКЦИИ НА НАЛИЧИЕ ТРЕЩИН И ПОВРЕЖДЕННЫХ СВАРНЫХ ШВОВ

1. Во время ежедневного инспекционного обхода и смазки машины следует обращать

внимание на любые видимые повреждения машины.

Перед началом работы на машине

отремонтировать или заменить все поврежденные детали.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА РАБОТЫ ВСЕХ ПЕРЕКЛЮЧАТЕЛЕЙ

1. Перед запуском двигателя проверить работу всех переключателей.

ПРОВЕРИТЬ РАБОТУ ВСЕХ НАРУЖНЫХ ФАР, ЗВУКОВОГО СИГНАЛА, ИНДИКАТОРОВ КОНСОЛИ УПРАВЛЕНИЯ И КОНТРОЛЬНЫХ ИНДИКАТОРОВ

1. Повернуть ключ стартера в положение индикаторы.

   “I” (Включен)

   и проверить все световые

2. Восстановить работу всех ламп, которые не включаются на этом этапе.

3. Подать звуковой сигнал. Отремонтировать или заменить при необходимости.

4. Включить и проверить все внешнее световое оборудование. Заменить любые индикаторы, перегоревшие лампы, треснувшие или сломанные корпуса или линзы.

ЗАПУСТИТЬ ДВИГАТЕЛЬ, ПРОВЕРИТЬ ЗАЖИГАНИЕ, ЦВЕТ ВЫХЛОПНЫХ ГАЗОВ ПРИ ЗАЖИГАНИИ И В РАБОЧЕМ ТЕМПЕРАТУРНОМ РЕЖИМЕ. ПРИСЛУШАТЬСЯ К ЛЮБЫМ НЕОБЫЧНЫМ ЗВУКАМ

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА РАБОТЫ ВСЕХ ОРГАНОВ УПРАВЛЕНИЯ

ВАЖНЫЕ СВЕДЕНИЯ!

Работа в холодную погоду требует,

чтобы оператор полностью разогрел гидравлическое

масло перед эксплуатацией машины.

Выполнить процедуры прогрева,

указанные в

соответствующем разделе инструкции по эксплуатации.

Пропустить масло по всем

элементам,

включая все цилиндры,

оба ходовых двигателя и двигатель поворотной

платформы. Холодное гидравлическое масло в трубах и компонентах должно быть прогрето до начала работы. Если это не будет сделано, могут возникнуть неисправности в цилиндрах и гидравлических двигателях.

1. На номинальной скорости двигателя проверить работу всех органов управления.

2. Выполнить процедуры прогрева гидравлической системы при холодной погоде.

3. Отметьте замедленные операции или необычные движения. устранить ее до начала работы.

Определить причину и

50 ЧАСОВ / ЕЖЕНЕДЕЛЬНОЕ ОБСЛУЖИВАНИЕ

ВЫПОЛНИТЬ ВСЕ 10-ЧАСОВЫЕ / ЕЖЕДНЕВНЫЕ ПРОВЕРКИ

СМАЗАТЬ ПАЛЬЦЫ СТРЕЛЫ, РУКОЯТИ И ПЕРЕДНЕГО НАВЕСНОГО ОБОРУДОВАНИЯ

ПРИМЕЧАНИЕ:

часов.

Смазывать каждые 10 часов в течение первых 100 часов, а затем каждые 50

ПРИМЕЧАНИЕ:

Если машина двигалась или работала в воде,

переднее навесное

оборудование следует смазывать каждые 10 часов/ ежедневно.

• Установить машину, заглушить двигатель.

  как показано ниже,

  опустить рабочее оборудование на грунт и

• Нажать смазочный фитинг и ввести смазку тавотницей в указанную точку.

• После ввода смазки удалить появившуюся старую смазку.

Рис. 29

A. ПАЛЕЦ ПЯТЫ ЦИЛИНДРА СТРЕЛЫ (2

ТОЧКИ)

G. ПАЛЕЦ ПЯТЫ ЦИЛИНДРА КОВША (1

ТОЧКА)

1. ПАЛЕЦ ПЯТЫ СТРЕЛЫ (2 ТОЧКИ)

2. ПАЛЕЦ ШТОКА ЦИЛИНДРА СТРЕЛЫ (2

1. СОЕДИНИТЕЛЬНЫЙ ПАЛЕЦ РУКОЯТИ И РЫЧАЖНОГО МЕХАНИЗМА (2 ТОЧКИ)

   ТОЧКИ)

   1. ПАЛЕЦ ШАРНИРА ЗВЕНА (2 ТОЧКИ)

D. ПАЛЕЦ ПЯТЫ ЦИЛИНДРА РУКОЯТИ (1

ТОЧКА)

J. СОЕДИНИТЕЛЬНЫЙ ПАЛЕЦ РУКОЯТИ И КОВША (2 ТОЧКИ)

E. СОЕДИНИТЕЛЬНЫЙ ПАЛЕЦ СТРЕЛЫ И РУКОЯТИ (2 ТОЧКИ)

K. СОЕДИНИТЕЛЬНЫЙ ПАЛЕЦ ЗВЕНА ПОДВЕСКИ КОВША (1 ТОЧКА)

F. ШТОК ЦИЛИНДРА РУКОЯТИ (1 ТОЧКА)

L. ШТОК ЦИЛИНДРА КОВША (1 ТОЧКА)

1. ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ





   1. ПАЛЕЦ ПЯТЫ ЦИЛИНДРА СТРЕЛЫ (2

      ТОЧКИ)

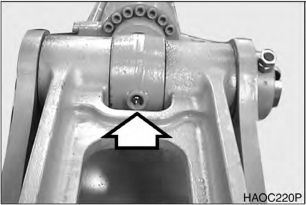

   2. Палец пяты стрелы (2 точки)

   3. Палец штока цилиндра стрелы (2



      Рис. 30

      точки, расположение)



      дистанционное

   4. Палец пяты цилиндра рукояти (1

      точка, дистанционное расположение)







   5. Соединительный палец стрелы и рукояти (2 точки)

      Рис. 31



      Рис. 32




   6. Шток цилиндра рукояти (1 точка)



      Рис. 33










   7. Палец пяты цилиндра ковша (1 точка)







   8. Соединительный палец рукояти и рычажного механизма (2 точки)



      Рис. 34



   9. Палец шарнира звена (2 точки)

   10. Соединительный палец рукояти и ковша (2 точки)

   11. Соединительный палец звена подвески ковша (1 точка)







   12. Шток цилиндра ковша (1 точка)

Рис. 35

Рис. 36
