Экскаватор Doosan Solar 180W-V. ПОСТАНОВКА НА СТОЯНКУ





  1. Медленно снизить давление на педаль акселератора.







  2. Нажать тормоз, остановить машину.




    чтобы полностью



    Рис. 35







  3. Обязательно установить рабочие рычаги и рычаг передач в нейтральное (NEUTRAL) положение.


    Рис. 36





    Рис. 37






  4. При использовании диска ручного регулирования скорости двигателя, уменьшить скорость двигателя, установив ее на низкие обороты холостого хода (LOW IDLE).




  5. Установить переключатель стояночного тормоза в положение "I".

    Это обеспечивает включение стояночного тормоза.




  6. Опустить ковш и отвал бульдозера на грунт.




  7. Выключить двигатель поворотом ключа стартера в положение "O" (OFF) (рис. 41).





    Рис. 38





    Рис. 39





    Рис. 40



  8. Извлечь ключ из замка зажигания.








    Рис. 41








  9. Если машина припаркована на склоне, установить колесные башмаки под колеса со стороны нижней части склона для фиксирования положения машины.

См.

рис. 34

на стр.3-18. Колесные

башмаки входят в комплектацию машины. Один хранится на нижней раме непосредственно под отсеком

аккумуляторных батарей.

Второй

хранится на нижней раме

непосредственно под кабиной.

Когда

верхняя конструкция направлена вперед машины.



Рис. 42




Экскаватор Doosan Solar 180W-V. ПРОБЛЕМЫ ПРИ ПЕРЕДВИЖЕНИИ



  1. Если в ходе движения возникли проблемы, соблюдая все меры предосторожности.

    переместить машину на обочину дороги,

  2. Определить причину возникновения проблемы и, по возможности, устранить ее.

  3. Если обнаружилась утечка гидравлической жидкости, опустить ковш и отвал бульдозера на землю, выключить двигатель и стравить давление воздуха в гидравлическом баке. По возможности собрать гидравлическую жидкость.




Экскаватор Doosan Solar 180W-V. РЕЖИМ СТАБИЛИЗАЦИИ СКОРОСТИ






Включение режима стабилизации скорости

ОСТОРОЖНО!

Кнопка установки режима стабилизации скорости устанавливает только скорость вращения двигателя, а не скорость хода. Скорость вращения двигателя устанавливается вращением диска регулировки скорости двигателя.




  1. Используя педаль управления, установить нужную скорость хода.






  2. Вращая диск регулировки скорости

    двигателя,

    установить соответствие

    заданной скорости двигателя значению, указанному на тахометре. (Рис. 43)



    Рис. 43








  3. Нажать кнопку на конце правого рычага

    управления. (Рис. 44).

    Данная кнопка

    поддерживает скорость двигателя, установленную вручную с помощью диска регулировки скорости двигателя. Ножная педаль управления не влияет на установленную таким образом величину.

  4. Вращать диск регулировки скорости двигателя для увеличения или уменьшения скорости хода.




Отключение режима стабилизации скорости

1. Отключить режим стабилизации скорости, нажав на педаль тормоза или переведя рычаг управления направлением движения в нейтральное положение (NEUTRAL).



Рис. 44























Экскаватор Doosan Solar 180W-V. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Экскаватор Doosan Solar 180W-V. РЕГУЛИРОВАНИЕ СКОРОСТИ ДВИГАТЕЛЯ

Скорость двигателя можно регулировать вручную с помощью диска регулировки

скорости двигателя.

Вращением ручки

управления по часовой стрелке скорость увеличивается.

Вращением ручки управления против часовой стрелки скорость уменьшается.



Рис. 45






ВАЖНЫЕ СВЕДЕНИЯ!

Система регулирования скорости настроена на заводе и не нуждается в регулировке в ходе планового технического обслуживания.




При отказе системы автоматической регулировки скорости двигателя механизм управления

e-EPOS

действует автоматически по умолчанию и снижает скорость двигателя.

Регулирование скорости двигателя вручную проводится с помощью диска регулирования скорости двигателя, что позволяет оператору задать и поддерживать определенную скорость

двигателя, двигателя.

или с помощью педали акселератора для обеспечения переменной скорости




ПРИМЕЧАНИЕ:

При отказе системы автоматического регулирования скорости двигателя,

механизм управления

e-EPOS автоматически срабатывает по умолчанию, и

машина не работает с полной мощностью.






ВАЖНЫЕ СВЕДЕНИЯ!

Если скорость двигателя регулируется вручную, оборудование не работает с оптимальной эффективностью. Для выполнения ремонта свяжитесь с дистрибьютором компании DOOSAN или сервисным центром.








Рис. 46











Скорость двигателя может регулироваться вручную с помощью педали акселератора или диска регулировки скорости.

Если переключатель режима ход/работа установлен в положение хода

(TRAVEL MODE), все

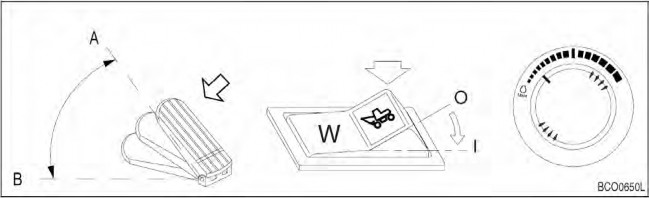

гидравликой заблокированы. Управление скоростью двигателя в полном диапазоне осуществляется с помощью педали акселератора или с диском ручного регулирования скорости двигателя (A – B, рис. 46).

Когда переключатель режима ход/работа установлен в режим работы включаются все компоненты гидравлической системы.

(WORK MODE),




РУЛЕВОЕ КОЛЕСО

Рулевое колесо обеспечивает точное управление экскаватором.




ПЕДАЛЬ АКСЕЛЕРАТОРА

Педаль акселератора управляет скоростью двигателя при передвижении экскаватора.

Педаль акселератора выполняет две





Рис. 47

функции:



Если диск ручной установки

скорости двигателя установлен на самую

низкую скорость,

педаль акселератора

регулирует скорость двигателя и работу дозирующего клапана гидравлической

системы,

который определяет фактическую

скорость движения.

Если скорость

двигателя на диске установлена на более

высокое количество оборотов,

педаль

акселератора действует только как механизм управления дозирующим клапаном

гидравлической системы,

позволяя

управлять только скоростью движения, а не количеством оборотов двигателя.




ПЕДАЛЬ ТОРМОЗА

Педаль тормоза управляет системой торможения.


Рис. 48

Когда педаль отжата до упора, блокируется в этом положении.



она Для

высвобождения педали из заблокированного положения нужно нажать на педаль снятия блокировки.



Рис. 49











ВЫБОР РЕЖИМА

Выбрав соответствующее сочетание мощности и режима работы с учетом вида и условий

работы,

можно добиться более высокой эффективности работы.

Режим работы следует

выбирать в соответствии со следующими указаниями.





Режим мощности

  1. Когда переключатель стартера поставлен во включенное положение (ON), режим мощности автоматически устанавливается в последнее заданное состояние.

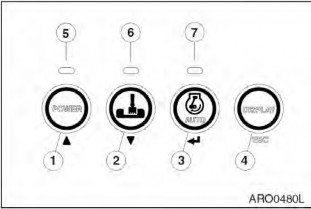

  2. Следует выбрать надлежащий режим мощности с помощью кнопок (1, рис. 50) до начала работы.

  3. При нажатии кнопки режима мощности

(1,

рис. 50)

прозвучит сигнал.

Режим

мощности может быть включен (ON) или

выключен

(OFF).

При включенном

Рис. 50

режиме мощности

индикатор (5, рис. 50).

(ON)

загорается

Второе нажатие отключает режим

мощности.

При отключенном режиме

мощности выключается светодиодный

индикатор

(5,

рис. 50),

и происходит

возврат к стандартному режиму.




Режим

Условия выбора

СТАНДАРТНЫЙ РЕЖИМ

Работы общего характера.

Экономия топлива.




РЕЖИМ МОЩНОСТИ

Необходим при выполнении тяжелых работ в

течение короткого времени. Погрузка с большой скоростью.

Передвижение с высокой скоростью.











Режим работы




  1. Когда переключатель стартера установлен во включенное положение (ON), режим работы автоматически устанавливается в последнее заданное положение.

  2. Следует выбрать надлежащий режим

    работы с помощью переключателей рис. 51) до начала работы.

    (2,

  3. При нажатии переключателя режима

    работы

    (2,

    рис. 51)

    раздается звуковой

    сигнал. Переключение режима работы на режим выемки грунта (Digging Mode) или





    Рис. 51

    рытья траншей

    (Trenching Mode).

    При

    выборе режима рытья траншей

    загорится светодиодный индикатор

    (6,

    рис. 51).

    При выборе режима выемки

    грунта светодиодный индикатор (6, рис.

    51) гаснет.

  4. При выборе режима рытья траншей клапан управления обеспечивает оптимальные условия для такой работы.




Режим

Точка выбора

Управление




РЕЖИМ ВЫЕМКИ ГРУНТА

Земляные работы общего

характера.

Загрузка самосвалов. Подъем и транспортировка тяжелых предметов.

Дробилка.

Общий стандарт.




РЕЖИМ РЫТЬЯ КАНАВ

Рытье канав.

Экскаваторные работы на боковых стенках.

Требуется для постоянных поворотов.

Механизм поворота

быстрее и мощнее, чем стрела или рукоять.




Автоматический холостой ход

  1. Система автоматически снижает скорость двигателя до скорости холостого хода приблизительно через 4 секунды после того, как все рычаги управления установлены в нейтральное положение. Как только введена в действие функция управления, скорость двигателя автоматически возвращается к ранее выбранному значению.

  2. При включении стартера

    (ON)

    режим работы автоматически переключается в

    автоматический режим холостого хода (AUTO IDLE).

  3. На активацию этой функции указывает горящий светодиод (7, рис. 51). Отключение этой функции осуществляется повторным нажатием кнопки выбора режима холостого хода (3, рис. 51). При этом светодиодный индикатор гаснет.






ОСТОРОЖНО!

При работе в условиях ограниченного пространства, например, в узкой рабочей зоне и при разгрузке/загрузке прицепа следует отключить режим автоматического холостого хода.











Усиленный режим




  1. Переключатель усиленного режима используется для достижения максимального усилия выемки грунта.

  2. Усиленный режим включается нажатием правой кнопки в верхней части правого рабочего рычага (джойстика).




    ПРИМЕЧАНИЕ:

    Усиленный режим не

    затрагивает режим движения вперед/назад.

    Не использовать этот переключатель дольше 10 секунд.





    Рис. 52 ПРАВЫЙ РАБОЧИЙ РЫЧАГ

    (ДЖОЙСТИК)
