Экскаватор Doosan Solar 180W-V. РЫЧАГ БЛОКИРОВКИ






ОСТОРОЖНО!

Останавливая двигатель или покидая сиденье оператора,

необходимо установить рычаг

блокировки в положение блокировки (LOCK), в противном случае в результате случайного перемещения рабочих рычагов (джойстиков) может произойти серьезная авария.

Покидая сиденье оператора,

необходимо убедиться,

что двигатель выключен,

и рычаг

блокировки "заблокирован" (LOCKED).




При подъеме и опускании рычага блокировки следует соблюдать осторожность, переместить рабочий рычаг.

чтобы не




  1. Поднять рычаг блокировки



    (рис.29),

    чтобы можно было поднять левую консоль управления в заблокированное

    положение

    (LOCKED).

    Убедиться,

    что

    рычаг блокировки заблокирован

    (LOCKED)

    в верхнем

    (поднятом)

    положении.

    Когда рычаг блокировки

    находится в заблокированном

    положении

    (LOCKED),

    перемещение

    переднего навесного оборудования, ход и поворот функционировать не будут, даже при перемещении рычагов.

    ПРИМЕЧАНИЕ:

    Опустить ковш (переднее


    Рис. 29

    навесное оборудование) на

    грунт.

    Установить все рычаги

    управления в нейтральное

    положение

    (NEUTRAL) и

    заглушить двигатель.






  2. Перед началом работы следует установить рычаг блокировки в положение разблокирования (RELEASE/UNLOCK), опустив его вниз.

ПРИМЕЧАНИЕ:

Когда двигатель не

работает,

но рычаг блокировки

отпущен

(RELEASED)

и ключ

стартера находится во

включенном положении

(ON),

движение джойстиков может вызвать движение машины. Заряженные аккумуляторы системы обеспечат управляющее давление для перемещения золотника распределителя.



Рис. 30




    1. ЭКСПЛУАТАЦИЯ






      ХОД






      ОСТОРОЖНО!

      1. Следует внимательно ознакомиться работой органов управления, предостережениями и предупреждениями до начала движения.

      2. Следует выполнять все правила и нормы дорожного движения.

      3. Скорость хода должна быть выбрана с учетом имеющихся условий.

      4. Необходимо следовать всем местным и государственным правилам и нормам, касающимся передвижения по дорогам строительного оборудования.

      5. Прежде чем начать работу, следует определить, в какую сторону направлена машина. Определить, где находится передняя часть экскаватора, и выбрать соответствующую передачу для движения в нужном направлении.

      6. Перед началом движения убедиться, что на пути движения или на машине нет людей.

        Подать звуковой сигнал, двигаться.

        чтобы предупредить рабочих,

        что машина собирается

      7. Двигаясь на машине, особенно задним ходом, следует убедиться, что путь свободен.

      8. Если раздается предупреждающий звуковой сигнал или загорается предупреждающий

        индикатор, проблемы.

        следует немедленно остановиться и установить причину возникновения

      9. При появлении необычных звуков или запахов следует немедленно остановить машину и определить их причину.

10.

Следует избегать резких остановок и поворотов.

11. Следует двигаться по самой медленной полосе движения.

12.

Значительная масса машины сосредоточена в ее верхней части. Поворачивать следует на малой скорости.

  1. Следует соблюдать предельную осторожность при передвижении по обочинам дорог или узким улицам.

  2. Категорически запрещается спрыгивать с машины, находящейся в движении.

15.

Прежде чем покинуть сиденье оператора, следует заблокировать все и заглушить двигатель, чтобы избежать случайного включения.




Экскаватор Doosan Solar 180W-V. ПЕРЕД НАЧАЛОМ ДВИЖЕНИЯ




  1. Проверить, чтобы все шины были надлежащим образом накачаны и не имели повреждений.

  2. Удалить с колес грязь, камни и прочее.

  3. Полностью поднять и закрепить все аутригеры и отвал бульдозера.

  4. Следует убедиться в том, что верхняя часть машины обращена вперед.

  5. Установить переднее оборудование в транспортное положение (TRANSPORT) и поставить фиксатор функций в положение хода (TRAVEL). См. рис. 31 на стр. 3-16.

  6. Установить переключатель силового цилиндра в разблокированное положение *(UNLOCK).

  7. До начала движения экскаватора убедится в том,

что стопорный палец поворотного

механизма установлен правильно.

См. "Стопорный палец и механизм поворота

платформы", стр. 2-63. Это обеспечит защиту экскаватора от случайного поворота при передвижении.










Рис. 31




Экскаватор Doosan Solar 180W-V. ОБЩИЕ ИНСТРУКЦИИ ПО ДВИЖЕНИЮ ПО ДОРОГАМ



  1. Убедиться, что индикатор давления тормозной жидкости не горит.

  2. Отпустить стояночный тормоз, обращено вперед.

    убедившись,

    что переднее навесное оборудование

  3. С помощью правого рычага управления выбрать направление движения назад) и нажать педаль акселератора.

    (вперед или

    ПРИМЕЧАНИЕ:

    Педаль акселератора выполняет две функции: Если диск ручной установки

    скорости двигателя установлен на самую низкую скорость, педаль акселератора регулирует скорость двигателя и работу дозирующего клапана гидравлической

    системы,

    который определяет фактическую скорость

    движения.

    Если скорость

    двигателя на диске установлена на более высокое количество оборотов, педаль акселератора действует только как механизм управления дозирующим клапаном гидравлической системы, позволяя управлять только скоростью движения, а не количеством оборотов двигателя.

  4. Проверить работу тормозов до начала движения.

  5. During forward motion you can shift from speed range 1 to speed range 2. Если машина движется на высокой скорости, не следует уменьшать скорость со 2-й до 1-й.

    Это может привести к повреждению коробки передач.

  6. Для остановки машины медленно отпустить педаль акселератора.

    Динамическое

    торможение движущейся по инерции машины и противодавление двигателя заставят машину замедлить движение. Нажать тормоз, чтобы полностью остановить машину.






    ВАЖНЫЕ СВЕДЕНИЯ!

    Если скорость двигателя регулируется вручную с помощью диска,




    то когда машина

    остановится, двигатель будет продолжать работать с заданной скоростью. Если скорость

    двигателя регулируется педалью акселератора,

    она будет уменьшаться,

    и машина будет

    замедлять ход по мере отпускания педали акселератора.











    ПРИМЕЧАНИЕ:



    При нажатии педали

    тормоза до упора включится механическая блокировка, фиксирующая педаль в нажатом до упора положении (1, рис. 32). Нажать ногой на рычаг

    фиксатора,

    и педаль тормоза

    вернется в исходное поднятое положение.



    Рис. 32







  7. После поездки на большое расстояние переднее навесное оборудование, аутригеры или отвал бульдозера могут начать смещаться в связи с нормальной внутренней утечкой в гидросистеме. Установить машину в безопасном месте, перевести рычаг блокировки в крайнее переднее положение и переустановить навесное оборудование, аутригеры или отвал бульдозера.








ПЕРЕМЕЩЕНИЕ ПО РАБОЧЕЙ ПЛОЩАДКЕ

ОСТОРОЖНО!

При движении ковш следует держать на высоте 200-300 мм над грунтом.

Нельзя передвигаться по склонам задним ходом.

Запрещается поворачивать и перемещаться поперек склонов.

До подъема по склону следует выбрать запасной безопасный путь.

Если экскаватор заскользил или потерял

устойчивое равновесие,

следует

немедленно опустить ковш на грунт, используя его в качестве тормоза.

Следует избегать работ на склонах, поскольку там существует опасность опрокидывания в результате потери устойчивости при повороте платформы и выполнении работ с применением переднего навесного оборудования.

Очень опасно поворачивать платформу с загруженным ковшом в направлении нижней части склона.

При необходимости работать на склоне выровнять склон насыпным грунтом, чтобы положение машины было как можно ближе


Рис. 33

к горизонтальному

(рис. 33). Не

передвигаться по склонам с углом более

30° в связи с опасностью опрокидывания.




  1. Следует объезжать препятствия, запрещается переезжать через них.






  2. Не следует приближаться к обочинам или краям склонов или котлованов.

  3. Следует всегда передвигаться точно вверх или вниз по склону, а не поперек его.

  4. Следует избегать смены направления движения, резко начала движения или остановок на склонах.

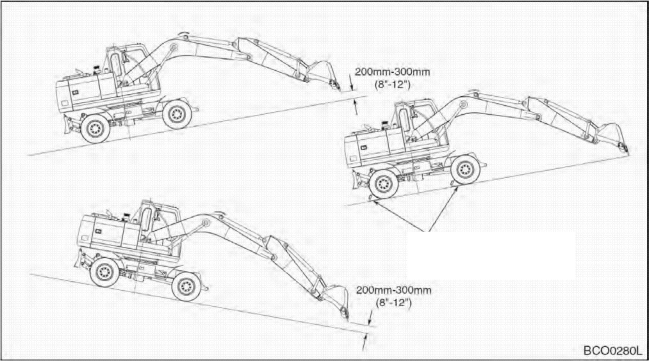

  5. При движении по склону следует полностью выдвинуть рукоять, и опустить стрелу, чтобы ковш был на высоте 20-30 см над грунтом. См. рис. 34 на стр. 3-18. Если машина начинает

    скользить или теряет устойчивое равновесие,

    следует немедленно опустить ковш на

    грунт для восстановления управляемости.

    Если двигатель заглох,

    опустить ковш,

    убедиться, что все находятся в нейтральном положении (NEUTRAL) и снова запустить двигатель.

  6. Запрещается перемещаться вверх и вниз по склону с вертикальным углом больше 20° или поперек склона с вертикальным углом более 5°.




Экскаватор Doosan Solar 180W-V. ДВИЖЕНИЕ ПО СКЛОНУ



  1. Если при движении по склону остановился двигатель, опустить ковш на грунт, убедиться,

    что все находятся в нейтральном положении запустить двигатель.

    (NEUTRAL)

    и снова

  2. Перед началом движения вниз по склону убедиться в полной работоспособности тормозов.

  3. Запрещается перемещаться вниз по склону на нейтральной передаче (NEUTRAL).

  4. При движении вниз по склону необходимо обеспечить замедление движения машины за счет инерции машины и противодавления двигателя. Нажать тормоз, чтобы полностью остановить машину. Нельзя чрезмерно использовать тормоза при движении по склонам, в противном случае они могут выгорать.

  5. Полностью разогреть двигатель и гидравлическую систему перед движением по склону.






Колесные башмаки





Рис. 34
