Экскаватор Doosan Solar 180W-V. ДРОБИЛКА

ВАЖНЫЕ СВЕДЕНИЯ!

Установка дробилки и трубопроводов без разрешения компании

Doosan

может вызвать

серьезные неисправности, на которые не распространяются гарантийные обязательства на экскаватор.

ВЫБОР ДРОБИЛКИ

Если дробилка установлена, следует изучить устойчивость оборудования и пригодность ее

для данной модификации машины.

Также следует учесть давление и количество

гидравлического масла.

При выборе дробилки следует проконсультироваться с

дистрибьютором компании Doosan или агентством по продаже.

ГИДРАВЛИЧЕСКИЕ ШЛАНГИ И ТРУБОПРОВОДЫ ДЛЯ ДРОБИЛКИ

1. При установке дробилка сборку следует выполнять в соответствии с рисунком, поставляемым с комплектом.

2. Если дробилка демонтируется с экскаватора, необходимо убедиться, что все шланги и трубопроводы закрыты заглушками и крышками для предотвращения попадания грязи в гидравлическую систему.

3. Необходимо заглушить и закрыть крышками все разъемы и фитинги дробилки для предотвращения загрязнений.

4. Проверить все гидравлические соединения на отсутствие признаков утечек или плохо закрепленных компонентов перед началом работы.

Экскаватор Doosan Solar 180W-V. ЭКСПЛУАТАЦИЯ ДРОБИЛКИ

ПРИМЕЧАНИЕ:

Гидравлическое давление и заданный поток могут потребовать изменения.

Дополнительная информация приведена в разделе по обслуживанию этого руководства.

1. Следует внимательно ознакомиться с руководством по эксплуатации дробилки.

2. Проверить все механические и гидравлические соединения.

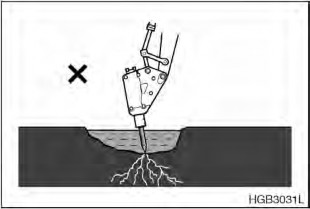

3. НЕ использовать дробилку в качестве молота. (Рис. 73)

   Не опускать дробилку с большой высоты. Дробилка весьма тяжелая и быстро падает. Не опускать дробилку с большой высоты, в противном случае может быть повреждена верхняя конструкция машины.



   Рис. 73









   ЭКСПЛУАТАЦИЯ 3-39



4. НЕ использовать дробилку при полностью выдвинутых цилиндрах стрелы или рукояти. (Рис. 74)

   Оставить зазор примерно 100 мм между концом штока цилиндра и головкой

   цилиндра.

   Это поможет предотвратить

   повреждение цилиндров при эксплуатации дробилки.




   Рис. 74




5. НЕ использовать дробилку,



   если

   гидравлические шланги излишне

   вибрируют. (Рис. 75.)

   Убедиться,

   что

   аккумулятор дробилки не поврежден, и

   отремонтировать его при

   необходимости.

   Работа экскаватора в

   таких условиях может привести к повреждениям механических и гидравлических компонентов.







6. ЗАПРЕЩАЕТСЯ погружать корпус




   Рис. 75

   дробилки в воду,



   если она не

   приспособлена для подводных работ. Уплотнитель дробилки может быть

   поврежден,

   что приведет к

   возникновению ржавчины,

   попаданию

   посторонних предметов и воды в гидравлическую систему и ее

   повреждению.

   В воду можно погружать

   только сам инструмент дробилки. (Рис. 76)







7. Запрещается поднимать или буксировать что-либо дробилкой. (Рис. 77)




   Рис. 76



   Рис. 77













8. Работать дробилкой следует только перед экскаватором или позади него. НЕ использовать дробилку с боковых

   сторон экскаватора.

   НЕ поворачивать

   дробилку из стороны в сторону при работе с нею. (Рис. 78)






   ОСТОРОЖНО!

   Работа с дробилкой при верхнем корпусе,

   повернутом на

   90°

   к гусеницам,

   может

   привести к переворачиванию машины или снижению срока ее службы.

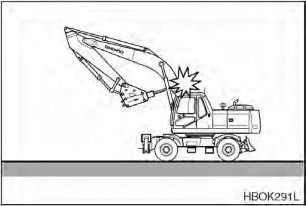

9. НЕ убирать инструмент дробилки в стрелу или рукоять при движении или парковке экскаватора. (Рис. 79)

Экскаватор Doosan Solar 180W-V. ВКЛЮЧЕНИЕ ДРОБИЛКИ

1. Для приведения в действие дробилки нажать левую кнопку сверху на правом рабочем рычаге (джойстике).

2. Для отключения дробилки отпустить левую кнопку сверху на правом рабочем рычаге (джойстике).

Рис. 78

Рис. 79

Рис. 80

Экскаватор Doosan Solar 180W-V. ИНТЕРВАЛЫ ЗАМЕНЫ ГИДРАВЛИЧЕСКОГО МАСЛА И ФИЛЬТРОВ ДРОБИЛКИ

При пользовании гидравлической дробилкой нарушение вязкости и загрязнение масла гидравлической системы проходит быстрее, поскольку условия работы более тяжелые, чем

при обычном режиме выемки грунта.

Чтобы предотвратить сокращение срока службы

компонентов гидравлической системы

(особенно насоса),

следует менять гидравлическое

масло и основной масляный фильтр, необходимо руководствоваться следующим графиком.

ДРОБИЛКИ

ФИЛЬТР

(Первая замена)

ИСПОЛЬЗОВАНИЯ

ГИДРАВЛИЧЕСКОЕ МАСЛО

ФИЛЬТР (После первой замены)

ПОКАЗАТЕЛЬ

(ОПЦИЯ)

ЧАСЫ РАБОТЫ МАШИНЫ

Рис. 81

ПРИМЕЧАНИЕ:

Интервалы замены масла и фильтра гидравлической системы зависят от

времени использования гидравлической дробилки.

Эти интервалы следует

соблюдать вне зависимости от плановых профилактических работ.
