Экскаватор Doosan Solar 180W-V. ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА

ОСТОРОЖНО!

Дать двигателю остыть перед проверкой уровня масла для предотвращения ожогов при касании горячих поверхностей двигателя.

ПРИМЕЧАНИЕ: При проверке уровня щупом следует всегда насухо вытирать его перед заключительной проверкой уровня.

Рис. 10

1. Остановить двигатель и подождать 15

   минут. Это позволит всему маслу стечь обратно в поддон картера.

2. Проверить уровень моторного масла с помощью щупа.










3. Уровень моторного масла должен быть

   между метками

   HIGH (Максимум) и

   LOW

   (Минимум) на щупе.

   ПРИМЕЧАНИЕ:

   Если масло выше метки

   “HIGH” (Максимум) на щупе, часть масла необходимо слить для обеспечения необходимого уровня.

4. Добавить гидравлическое масло через

маслозаливную горловину двигателя по мере необходимости.

ПРОВЕРКА УРОВНЯ МАСЛА В ГИДРАВЛИЧЕСКОМ БАКЕ

ОСТОРОЖНО!

После обычной работы машины трансмиссионное масло очень горячее. Дать системе остыть перед обслуживанием любых гидравлических компонентов.

Гидравлический бак находится под

Рис. 11

давлением.

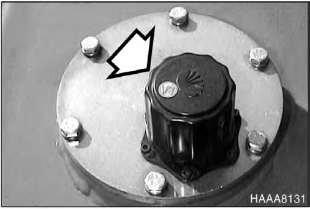

Нажать крышку сапуна,

чтобы

выпустить воздух.

После выхода воздуха

можно безопасно снять крышку заливного отверстия/сапуна или крышки для обслуживания.

1. Установить машину на плотном ровном




   грунте.



   Опустить стрелу и установить

   ковш на грунт, как показано на рис. 13.

2. Установить диск скорости двигателя на

   низкие обороты холостого хода

   IDLE).

   (LOW




   Рис. 13






   ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-15



3. Установить рычаг блокировки в заблокированное положение (LOCK).

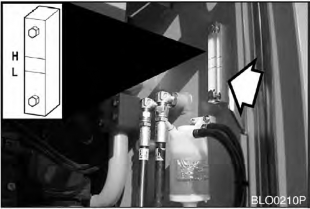

4. Проверить датчик уровня,

   открыв

   правую дверцу.

   Уровень масла должен

   быть между метками смотрового указателя.

5. Если уровень ниже метки масло.

   L добавить

   1. Выключить двигатель.

   2. Гидравлический бак находится под

      давлением.

      Медленно повернуть

      крышку сапуна, воздух.

      чтобы выпустить



   3. Снять верхнюю крышку с гидравлического бака и добавить масло.

   ВАЖНЫЕ СВЕДЕНИЯ!



   Рис. 14

   Не наливать масло

   выше отметки



   H по

   смотровому указателю.

   Избыток масла

   может привести к повреждению оборудования и утечке масла из гидравлического бака вследствие расширения.




6. Если уровень масла выше отметки часть масла нужно слить.

   “Н”,




   Рис. 15



   1. Остановить двигатель и подождать, пока гидравлическое масло охладится.

   2. Слить избыток масла через сливное

отверстие

(рис. 16)

в нижней части

бака в соответствующую емкость.

ПРИМЕЧАНИЕ:

Утилизировать

сливаемые жидкости следует в соответствии с местными нормами.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ НА УТЕЧКИ

1. Следует выполнять ежедневный обход,

чтобы убедиться в отсутствии

Рис. 16

признаков утечек в шлангах,

трубах,

фитингах,

цилиндрах и гидравлических

двигателях.

При обнаружении утечек,

определить причины и устранить их.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА УРОВНЯ ТОПЛИВА

ОСТОРОЖНО!

Необходимо предельно внимательно следовать всем правилам безопасности при заправке машины топливом для предотвращения взрыва или пожара.

Следует немедленно удалять разлитое топливо.

1. В конце каждого рабочего дня следует

   заполнять топливный бак.

   Добавлять

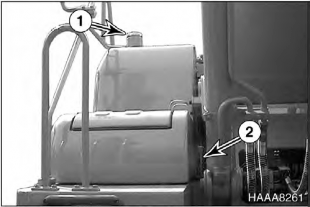

   топливо следует через трубу заливной горловины топливного бака (1, рис. 17). Если работа выполняется при



   Рис. 17

   температуре

   0°C

   или выше,

   применять

   ASTM № 2-D или аналог. При температуре

   ниже

   0°C (32°F)

   использовать стандарт

   ASTM № 1-D или его аналог.




2. До заправки убедиться в том, что топливный шланг заземлен на экскаватор.

3. Проверить уровень топлива в баке по показаниям смотрового указателя




   (2,




   рис.17) и

   индикатора топлива на контрольной панели. Заполнить бак соответствующим топливом через наливной патрубок.

   ПРИМЕЧАНИЕ:

   См. “Вместимость резервуаров” на стр. 4-7 для уточнения емкости.

4. Экскаватор может быть оснащен дополнительным топливозаправочным насосом, работающим от батарей. Насосный агрегат установлен в отсеке аккумуляторных батарей.

   Поместить всасывающий шланг насоса в бак дозаправки топливом.

   Включить

   переключатель в отсеке аккумуляторных батарей, топливный бак экскаватора.

   и топливо будет перекачиваться в






5. Не следует переливать бак.

6. Плотно завернуть крышку после заправки.

ПРИМЕЧАНИЕ:

Если отверстия сапуна в

крышке засорились,

в баке

может образоваться

разрежение,

которое будет

препятствовать нормальному поступлению топлива к двигателю. Необходимо следить за чистотой отверстий в топливной крышке.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ НА УТЕЧКИ

Рис. 18

1. Выполнить осмотр отсека двигателя,

чтобы убедиться в отсутствии утечек в

топливной системе.

При обнаружении

утечек, определить причины и устранить их.

ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-17

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА ОТДЕЛИТЕЛЯ ВОДЫ И СЛИВ ВОДЫ (ПРИ НЕОБХОДИМОСТИ)

1. Отделитель воды находится в правой дверце для обслуживания.

2. Открыть дверцу для обслуживания с правой стороны машины.

3. Если красное кольцо в резервуаре

   достигает линии уровня,

   ослабить

   заглушку

   (рис. 19)

   в днище корпуса и

   слить воду в соответствующую емкость.




   ПРИМЕЧАНИЕ:

   Утилизировать

   сливаемые жидкости следует в соответствии с местными нормами.



   Рис. 19




4. Затянуть заглушку (рис. 19) и заправить топливную систему. См. стр. 4-42

5. Закрыть дверцу для обслуживания.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА УРОВНЯ МАСЛА В МЕХАНИЗМЕ РЕДУКТОРА ПОВОРОТА

ОСТОРОЖНО!

После работы машины трансмиссионное масло очень горячее. Остановить все системы и дать им охладиться. Прежде чем полностью извлечь любую инспекционную заглушку кожуха двигателя и пр., слегка ослабить ее, чтобы стравить сжатый воздух.

ПРИМЕЧАНИЕ:

При проверке уровня щупом следует всегда насухо вытирать его перед

заключительной проверкой уровня.

1. Используя щуп




   (2,




   рис. 20),






   проверить

   уровень масла в механизме редуктора поворота.







2. Уровень масла должен находиться между



   Рис. 20

   отметками

   HIGH (Максимум) и



   LOW

   (Минимум) на щупе.




   ПРИМЕЧАНИЕ:

   Если масло выше метки

   “HIGH” (Максимум) на щупе, часть масла необходимо слить для обеспечения необходимого уровня.

3. При необходимости через

   сапун/заливное отверстие

   (3,

   рис. 20)

   долить масло до нормального уровня.

4. Если уровень масла превышает отметку

“H” на щупе, ослабить заглушку сливного

Рис. 21

отверстия

(1,

рис. 20)

и слить излишек

масла в соответствующую емкость.

ПРИМЕЧАНИЕ:

Утилизировать

сливаемые жидкости следует в соответствии с местными нормами.

Экскаватор Doosan Solar 180W-V. ОЧИСТКА СЕТКИ ФИЛЬТРА ПЕРЕД ОХЛАДИТЕЛЕМ МАСЛА

ВАЖНЫЕ СВЕДЕНИЯ!

При работе экскаватора в пыльных условиях ежедневно проверять противопылевую сетку и чистить ее, если она грязная.

ОСТОРОЖНО!

При использовании сжатого воздуха или воды для очистки противопылевой сетки следует надевать соответствующие защитные очки.

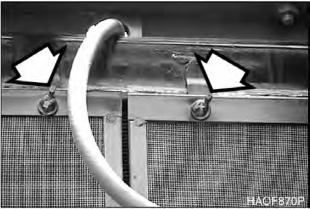

1. Ослабить барашковые гайки и снять противопылевую сетку.






   Рис. 22

2. Почистить сжатым воздухом или водой.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА СИСТЕМЫ ОХЛАЖДЕНИЯ И ЗАПОЛНЕНИЕ ЕЕ ПРИ НЕОБХОДИМОСТИ

ОСТОРОЖНО!

Дать двигателю остыть перед снятием крышки радиатора. чтобы снять оставшееся давление.

Медленно отвернуть крышку,

Очистка радиатора выполняется при работающем двигателе.

Следует соблюдать

предельную осторожность при работе с работающим

двигателем или рядом с ним.

Необходимо заблокировать и вывесить предупреждающую табличку, предупреждающую персонал, что машина обслуживается.

Не снимать крышку радиатора без необходимости. жидкости в баке регенерации охлаждающей жидкости.

Определить уровень охлаждающей

1. После охлаждения двигателя снять крышку радиатора и проверить уровень охлаждающей жидкости в радиаторе. Не следует полагаться на уровень охлаждающей жидкости в баке регенераци охлаждающей жидкости. Добавить охлаждающую жидкость в радиатор при






   FULL

   (Полный)

   необходимости.

   См.

   таблицу концентраци

   LOW

   охлаждающейжидкости.См.стр.4-46

   (Низкий)

2. Убедиться,

   что линия подвода охлаждающей

   жидкости от бака регенерации охлаждающей жидкости к радиатору свободна и ничем не сдавлена.

3. Следить за уровнем охлаждающей жидкости в баке регенераци охлаждающей жидкости. Обычный уровень жидкости при холодном двигателе должен быть между отметками FULL (Полный) иLOW(Пустой) набаке.

4. Если уровень охлаждающей жидкости ниже

Рис. 23

отметки

LOW (Пустой),

добавить жидкость в

этот бак.

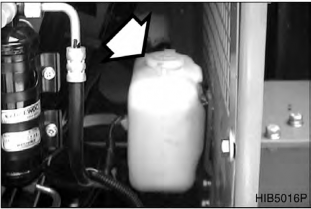

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА УРОВНЯ ЖИДКОСТИ ДЛЯ ОМЫВАНИЯ СТЕКОЛ

1. Открыть переднюю левую дверь и

   проверить уровень жидкости в бачке омывателя стеклоочистителя.

2. Открыть крышку и долить жидкость.

ПРИМЕЧАНИЕ:

Использовать жидкость

для омывания стекол, пригодную

для всех сезонов.

Это будет

препятствовать замерзанию при работе в холодную погоду.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА ЗУБЬЕВ КОВША И БОКОВЫХ РЕЖУЩИХ КРОМОК НА НАЛИЧИЕ ПРИЗНАКОВ ИЗНОСА

Рис. 24

1. Ежедневно проверять зубья ковша,

   чтобы убедиться в отсутствии значительного износа или повреждений.

2. Не следует допускать,

чтобы сменные

зубья ковша стирались до такой степени, чтобы открывались адаптеры. См. рис 25.

ПРИМЕЧАНИЕ:

Эти указания относятся

только к оригинальным ковшам производства компании DOOSAN. При использовании ковшей других производителей следует обращаться к соответствующим инструкциям.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА ЛОПАСТЕЙ ВЕНТИЛЯТОРА ДВИГАТЕЛЯ

ОСТОРОЖНО!

Неисправность лопасти вентилятора

Рис. 25 1. ТОЧКА, 2. АДАПТЕР и 3. ПАЛЕЦ

может привести к травмам.

Недопустимо

тянуть вентилятор или передвигать его при помощи рычага. Это может привести к повреждению лопастей вентилятора и отказу вентилятора.

ПРИМЕЧАНИЕ:

Вращать коленчатый вал

Рис. 26

вручную, ключ,

используя гаечный установленный на

дополнительной гайке ведущего шкива.

1. Проверку охлаждающего вентилятора

требуется проводить ежедневно. Следует проверять наличие трещин,

ослабленных болтов,

погнутых или

ослабленных лопастей, наличие контакта между концами лопастей и кожухом

вентилятора.

Проверить,

чтобы

вентилятор был надежно закреплен. Затянуть болты при необходимости. Заменять любые поврежденные вентиляторы.
