ВМЕСТИМОСТЬ РЕЗЕРВУАРОВ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V
|
Компонент |
Производительность |
|
|
Двигатель |
Поддон картера с фильтром |
19 л |
|
Система охлаждения |
42 л |
|
|
Топливный бак |
320 л |
|
|
Гидравлическое масло |
Уровень в баке |
160 л |
|
Система |
240 л |
|
|
Ходовое устройство(каждое) |
5,4 л |
|
|
Механизм поворотной платформы |
5 л |
|

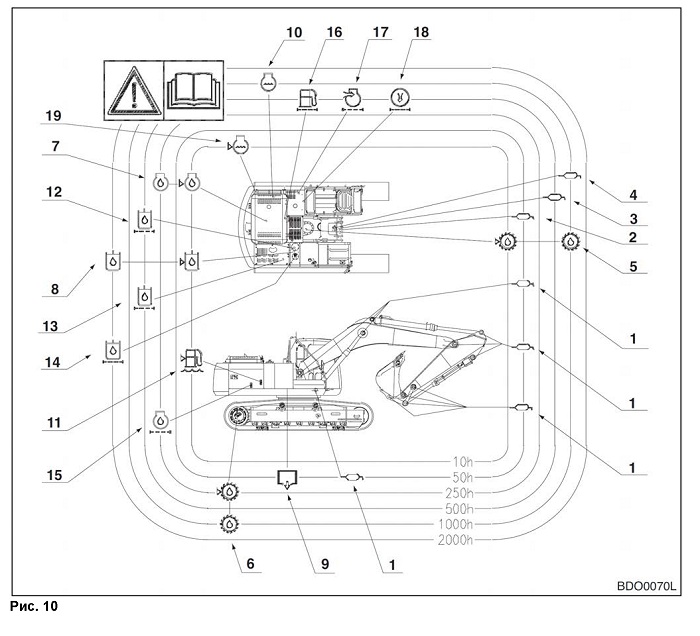

СХЕМА СМАЗКИ И УХОДА ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

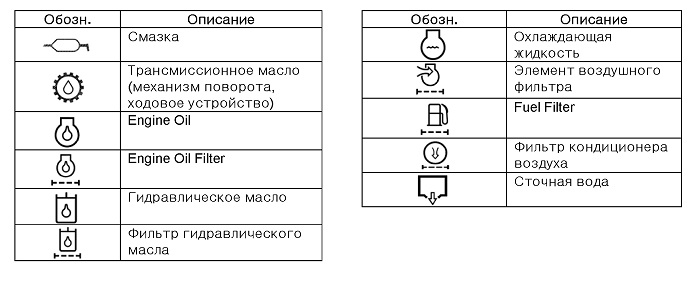

Схема смазки и ухода находится на внутренней поверхности крышки ящика
для батареи. Показанные здесь символы используются на схеме смазки и
ухода на следующей странице.
Описание схемы смазки и ухода
|
Упорна я шайба |
Позиции для проверки |
|
|
1 |
Палец переднего шарнира |
|
|
2 |
Подшипник поворота |
|
|
3 |
Редуктор механизма поворота |
|
|
4 |
Механизм поворота (смазка) |
|
|
5 |
Механизм поворота (трансмиссионное масло) |
|
|
6 |
Ходовой механизм |
|
|
7 |
Engine Oil |
|
|
8 |
Гидравлическое масло |
|
|
9 |
Слив конденсата из топливного бака |
|
|
10 |
Радиатор (охлаждающая жидкость) |
|
|
Упорна я шайба |
Позиции для проверки |
|
|
11 |
Отделитель воды |
|
|
12 |
Гидравл. полнопроточный фильтр |
|
|
13 |
Pilot Filter |
|
|
14 |
Вакуум-фильтр гидравлического масла |
|
|
15 |
Engine Oil Filter |
|
|
16 |
Fuel Filter |
|
|
17 |
Элемент воздушного фильтра |
|
|
18 |
Фильтр кондиционера воздуха |
|
|
19 |
Бак регенерации охлаждающей жидкости |
|
